Toro TimeMaster 20200 - Vue Densemble du Produit

Vued'ensembledu
produit
2
14
1
13
3
4
5
6
7
8
9
10
11
12
g016439
15
16

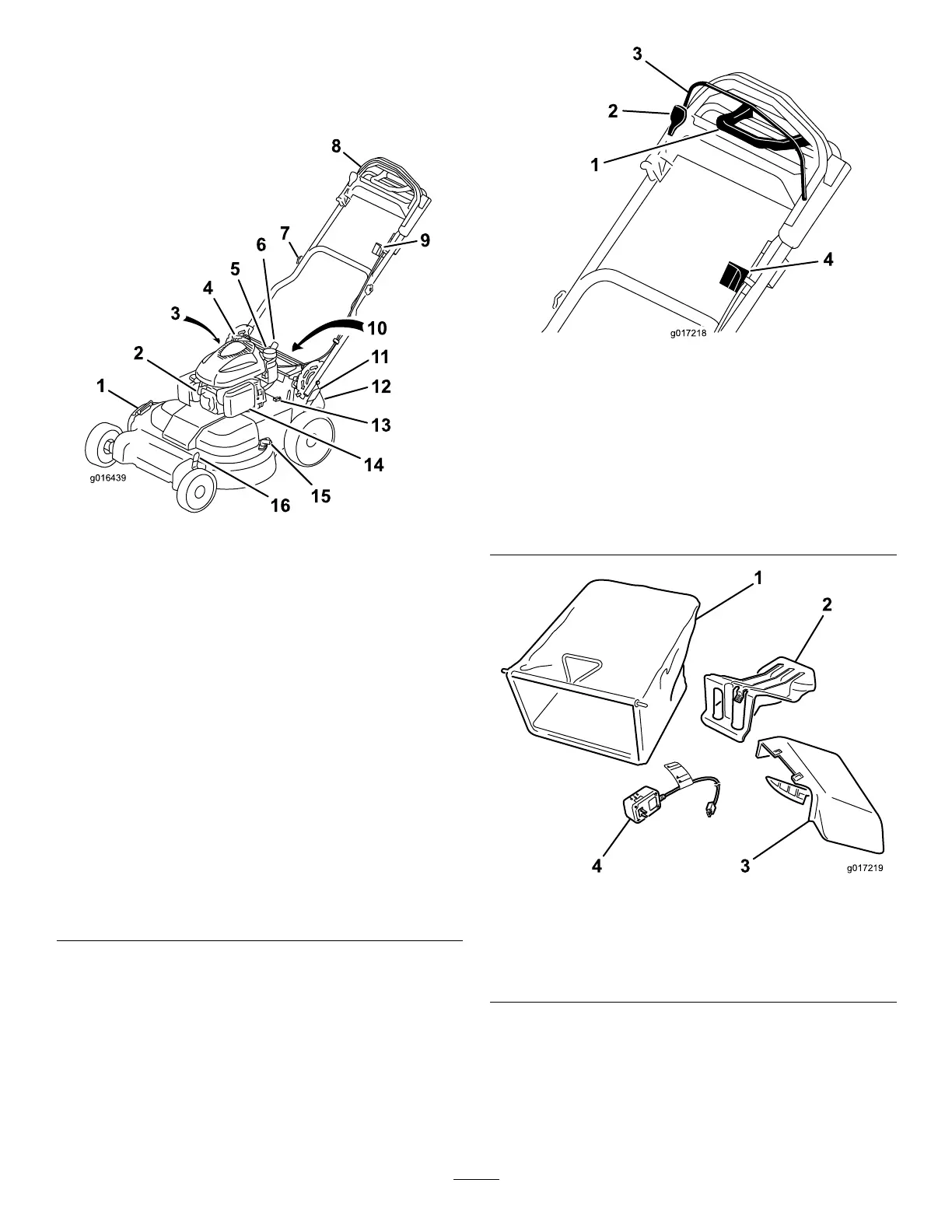

Figure8
1.Déecteurd'éjection
latérale
9.Commutateurd'allumage
(modèleàdémarrage
électriqueuniquement)
oucommutateurà
bascule(modèlestandard
uniquement)
2.Bougie
10.Batterie(modèleà
démarrageélectrique
uniquement,non
représentée)
3.Goulotde
remplissage/jauge(non
représenté)
11.Levierdehauteurde
coupearrière
4.Poignéedulanceur
12.Déecteurd’éjection
arrière
5.Bouchonduréservoirde
carburant
13.Fusible
6.Levierdeverrouillagedu
guidon
14.Filtreàair
7.Boutonduguidon(2)
15.Raccorddelavage
8.Partiesupérieuredu
guidon
16.Levierdehauteurde
coupeavant
2
1
3
4
g017218
Figure9
Partiesupérieureduguidon
1.Poignéed'aideau
déplacement
3.Barredecommandedes
lames
2.Verroudelabarrede
commandedeslames
4.Commutateurd'allumage
(modèleàdémarrage
électriqueuniquement)
oucommutateurà
bascule(modèlestandard
uniquement)
g017219
1
2
34
Figure10
1.Bacàherbe
3.Éjecteurlatéral
2.Obturateurd'éjection
arrière(enplace)
4.Chargeurdebatterie
(modèleàdémarrage
électriqueuniquement)
9
