Toro TimeMaster 20200 - Remplacement de la Batterie

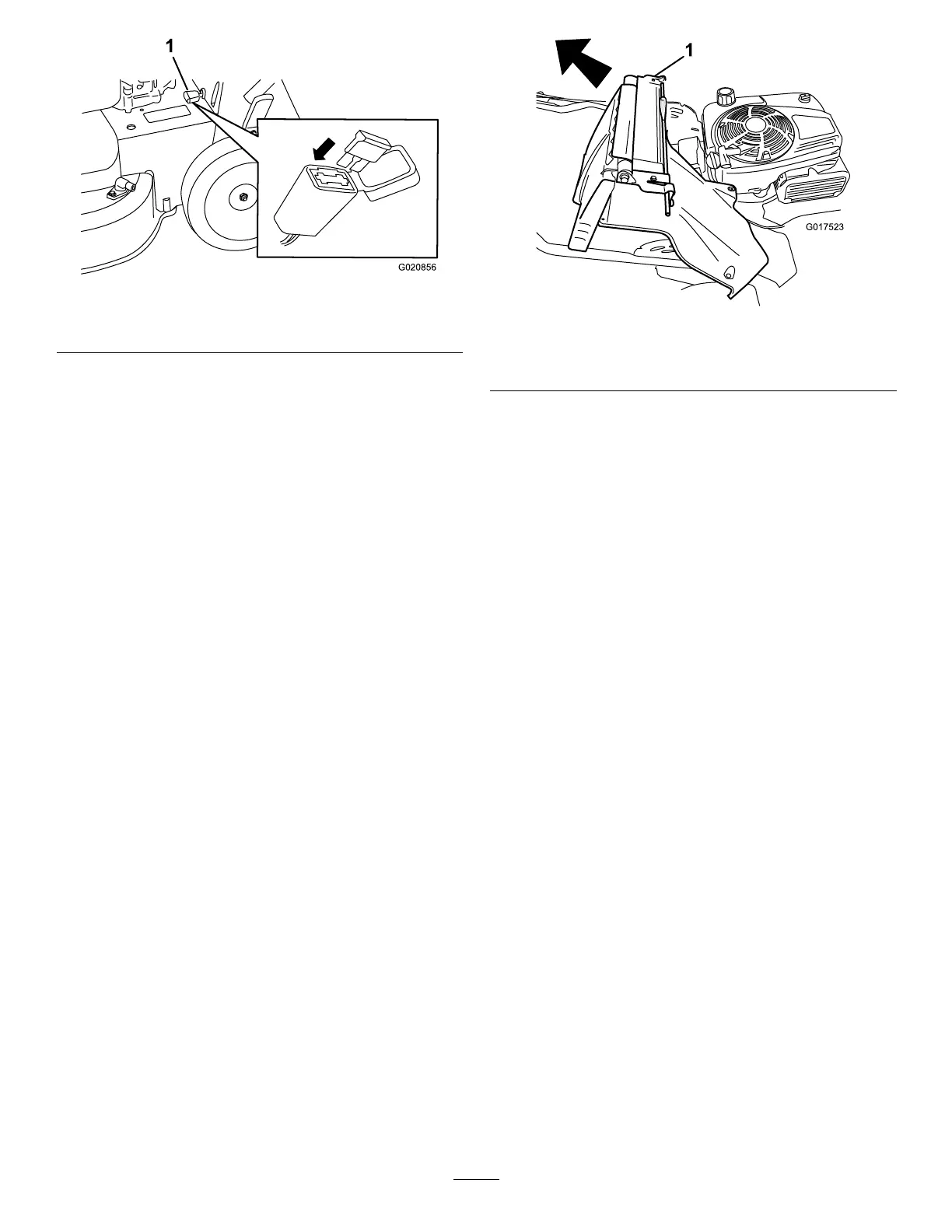

G020856
1
Figure34
1.Porte-fusible
2.Rabattezlecouverclesurleporte-fusibleetvériez
qu'ilesthermétiquementfermé.
Remplacementdelabatterie
Modèleàdémarrageélectriqueuniquement
Déposedel'anciennebatterie
1.Pourobtenirunebatteriederechange,adressez-vousà
undépositaireToroagréé.
2.Déposezlecouvercledelacourroie;voirl'opération1
delasectionEntretiendusystèmed'entraînementdes
lames(page20).
3.Retirezl'obturateurd'éjectionarrière.
4.Amenezleguidonàlapositionverticale.
5.Retirezles4petitsboulonsquixentl'ensemble
déecteurarrièreetlevierdeverrouillageduguidon.
6.Pliezleguidoncomplètementversl’avant.
7.Déposezl'ensembledéecteurarrièreetlevierde
verrouillageduguidon(Figure36).
G017523
1
Figure35
1.Ensembledéecteurarrièreetlevierdeverrouillagedu
guidon
8.Enlevezlecouvercledelabatterie.
9.Débranchezlescâblesdelabatterie.
10.Déposezlabatterieetrecyclez-la.
Remarque:Recyclezlabatterieconformément
àlaréglementationnationaleetlocaleenmatière
d'environnement.
Miseenplacedelanouvellebatterie
1.Nettoyezl'emplacementdelabatteriesurlecarterde
lamachine.
2.Placezlanouvellebatteriesurlecarterdelamachine.
3.Reliezlescâblesàlanouvellebatterie.
Remarque:Assurez-vousdebrancherlelnoir
(négatif)àlabornenégative(-),etlelrouge(positif)à
labornepositive(+).
4.Posezlecouverclesurlabatterie.
Remarque:Assurez-vousquelecouverclepasse
bienpar-dessuslefaisceaudecâblage.
5.Remettezl'ensembledéecteurarrièreetlevierde
verrouillageduguidonsurlamachine.
6.Relevezleguidonàlapositionverticale.
7.Fixezlecarénageavecles4petitsboulons
quevousavezretirésàl'opération5de
Déposedel'anciennebatterie(page20).
8.Installezl'obturateurd'éjectionarrière.
9.Ramenezleguidonàlapositionnormalede
fonctionnement.
20
