Operación

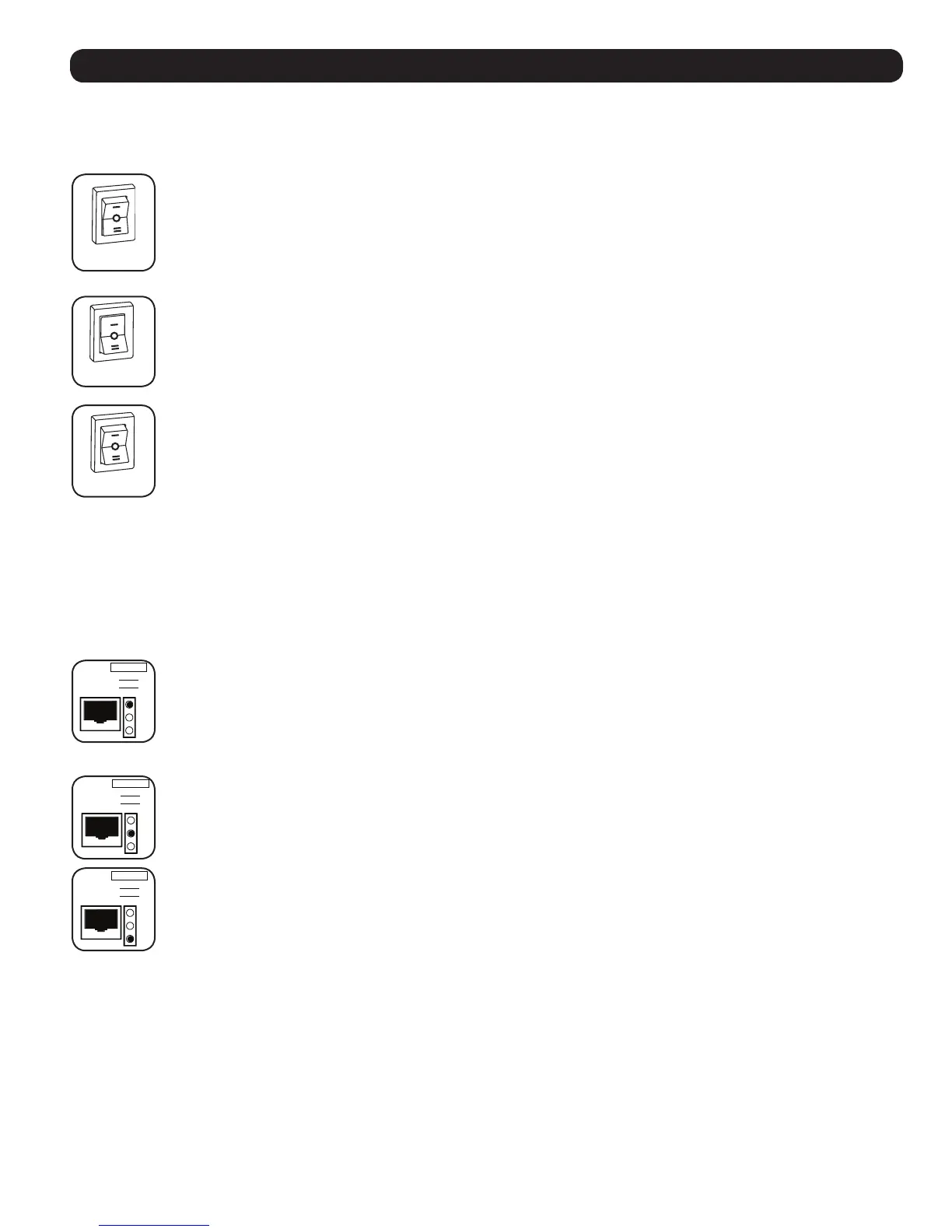

Modos del Interruptor
Después de configurar, montar y conectar su Inversor/Cargador, Usted puede operarlo conmutando entre los siguientes modos de
operación conforme a su situación.
AUTO/REMOTE [Auto/Remoto]: Cambie a este modo cuando necesite energía CA constante e ininterrumpida para sus
enseres domésticos y equipos conectados. El Inversor/Cargador continuará suministrando energía CA al equipo conectado
y cargará sus baterías conectadas en tanto la energía CA del Servicio Público o del generador esté presente Dado que el
Inversor esté encendido en este modo (pero en Standby), automáticamente cambiará a su sistema de batería para
suministrar energía CA al equipo conectado en ausencia de una fuente de energía Pública/Generador o en situaciones de
bajo/sobre voltaje. “AUTO/REMOTE” [Auto/Remoto] también habilita un Módulo de Control Remoto, opcional. (Tripp Lite
modelo APSRM4, vendido por separado) que funciona cuando se conecta a esta unidad.
CHARGE ONLY [Solamente Cargar]: Cambie a este modo cuando no este usando los electrodomésticos o equipos
conectados a fin de conservar la energía de la batería deshabilitando el inversor. El Inversor/Cargador continuará
permitiendo el paso de energía CA al equipo conectado y cargará las baterías conectadas mientras la energía CA
suministrada por la red o el generador esté presente. Sin embargo, dado que el inversor está apagado en este modo NO
suministrará energía CA al equipo conectado en la ausencia de una fuente de energía del Servicio Público/Generador o
situaciones de bajo/sobre voltaje.
OFF [Apagado]: Cambie a este modo para apagar el Inversor/Cargador completamente, previniendo que el inversor
consuma energía de las baterías y evitando que la corriente CA del Servicio Público pase al equipo conectado o cargue
las baterías. Use este interruptor para restablecer automáticamente la unidad si se apaga por sobre carga o sobre
calentamiento. Primero remueva la carga excesiva o permita a la unidad que se enfríe suficientemente (aplicable a su
situación). Cambie a “OFF” [Apagado] y a continuación regrese a “AUTO/REMOTE” [Auto/Remoto] o a “CHARGE ONLY”
[Solamente Cargar] como desee. Si la unidad falla en restablecerse, quite más carga o permita que la unidad se enfríe
más y vuelva a intentarlo.
NOTA: El módulo de control remoto (APSRM4), opcional, únicamente restaurará sobrecargas.
Luces Indicadoras
Su Inversor/Cargador, (así como un Módulo de Control Remoto de Tripp Lite, vendido por separado) esta equipado con un juego de luces
indicadoras intuitivas, sencillas y de uso amigable. Estás luces, fácil de recordar, “tipo semáforo” le permitirán en poco tiempo después
de ser usadas por primera vez, determinar con una mirada las condiciones de carga de la batería, así como ciertos detalles de operación
o condiciones de falla.
LINEA Indicador Verde: Si el interruptor de modo de operación es colocado en AUTO/REMOTE,” [Auto/Remoto] esta luz
se ILUMINARA DE MANERA CONTINUA cuando su equipo conectado esté recibiendo energía CA continúa, suministrada
por una fuente del Servicio Público/Generador.
Si el interruptor de modo de operación se coloca en “CHARGE ONLY,” [Solamente Cargar] esta luz DESTELLARA para
alertarlo que el inversor de la unidad está en OFF [Apagado] y NO suministrará energía CA en ausencia de una fuente del
Servicio Público/Generador o en situaciones sobre y bajo voltaje.
INV (Invirtiendo) Indicador Amarillo: Esta luz se ILUMINARA CONTINUAMENTE cada vez que el equipo conectado esté
recibiendo energía CA suministrada por la batería. (en ausencia de una fuente del Servicio Público/Generador o en
situaciones de sobre y bajo voltaje.). Esta luz estará apagada cuando la energía CA este alimentando a la carga. Esta luz
DESTELLARA para alertarlo si la carga es menor al ajuste/valor establecido para el conservador de la batería (Load
Sense).
CARGA Indicador Rojo: Esta luz roja se ILUMINARA CONTINUAMENTE cada vez que el inversor este funcionando y la
energía demandada por los electrodomésticos y equipos conectados exceda el 100% de la capacidad de carga. La luz
DESTELLARA para alertarlo cuando el inversor se apaga debido a una severa sobre carga o sobre calentamiento. Si esto
sucede coloque el interruptor de modo de operación en “OFF” [Apagado]; remueva la sobre carga y deje que la unidad
se enfríe. Entonces, una vez que el inversor se haya enfriado adecuadamente, puede cambiar el interruptor de modo de
operación ya sea a “AUTO/REMOTE” [Auto/Remoto] o a “CHARGE ONLY”[Solamente Cargar]. Está luz estará apagada
cuando energía CA esté alimentando la carga.
