Настройка

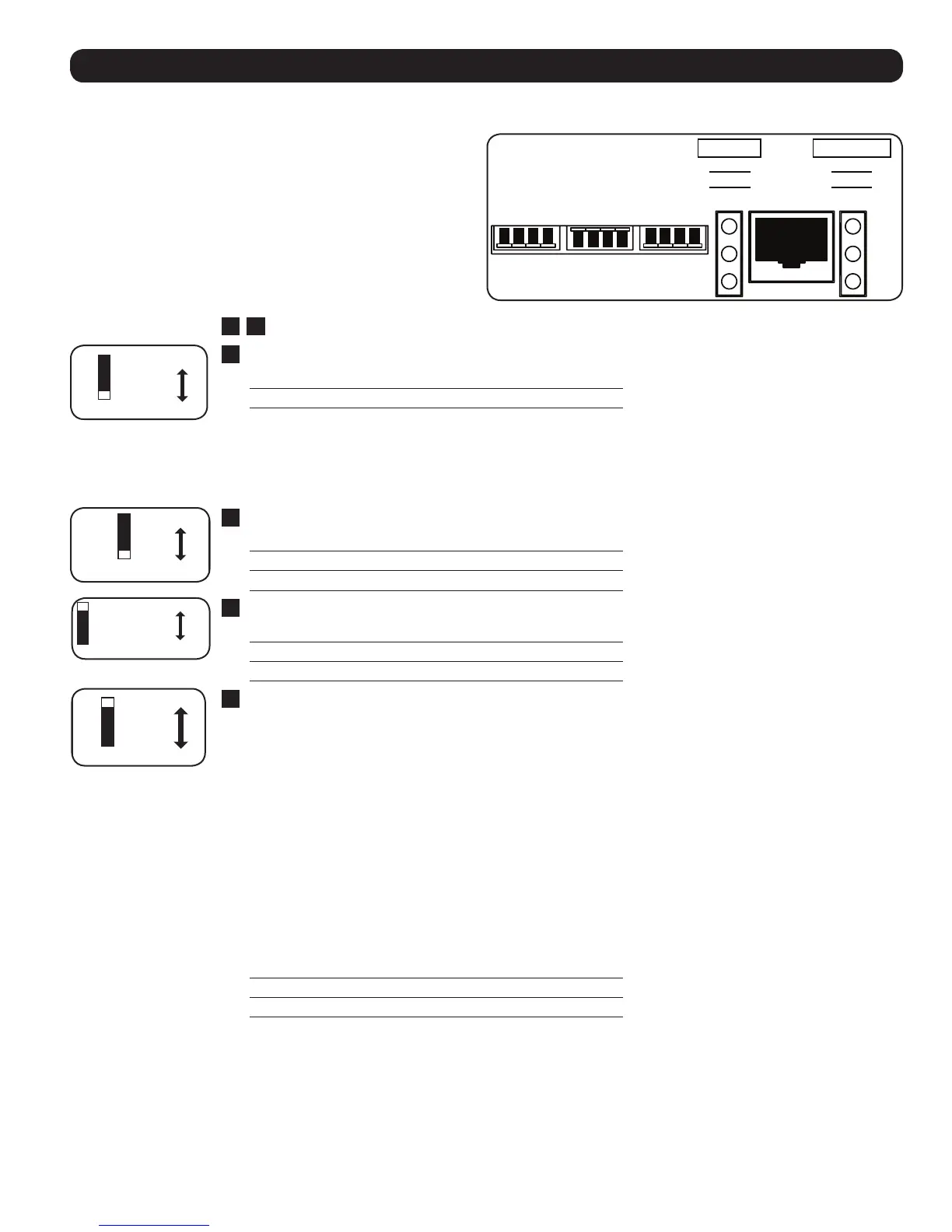

Установка DIP-переключателей
конфигураций
С помощью остроконечного предмета установите DIP-переключатели
конфигураций (расположенные на передней панели вашего
устройства – см. схему) таким образом, чтобы оптимизировать
работу преобразователя/зарядного устройства в зависимости от
вашей конкретной цели его применения.
ВНИМАНИЕ! ПЕРЕД ИЗМЕНЕНИЕМ НАСТРОЕК DIP-
ПЕРЕКЛЮЧАТЕЛЕЙ УБЕДИТЕСЬ В ТОМ, ЧТО
УСТРОЙСТВО ВЫКЛЮЧЕНО.
208 V
230 V
60 Hz
50 Hz
Faster
Slower
Select Line Voltage - REQUIRED
(APSX6048VR model only)
Voltage Switch Position
208 VAC Up
230 VAC Down (factory setting)
4
Select Frequency - REQUIRED
Frequency Switch Position
60 Hz Up
50 Hz Down (factory setting)
3
Select Line Connect Relay Transfer Time - OPTIONAL
Transfer Time Switch Position
1/2 Cycle Transfer Time Up
1 Cycle Transfer Time Down (factory setting)
2
Not Used
1
BATTERY
HIGH
MED
LOW
OPERATION
LINE
INV
LOAD
REMOTE
CONTROL
CONFIGURATION DIP SWITCHES
(SEE MANUAL OR TOP OF UNIT FOR INSTRUCTIONS)
1234 5678 9101112
1 2 3 4
1 2 3 4
1 2 3 4
Note: The Inverter/Charger’s default transfer time setting is 1 cycle, which provides
optimal protection for standard loads in areas with frequent outages. If you will use
the Inverter/Charger to support computers or other sensitive electronic equipment
loads, set the transfer time to ½ cycle (switch #2 UP) to ensure uninterrupted operation
when the Inverter/Charger transfers to battery power.
208 B
230 B
60 Hz
50 Hz
1 2 3 4
1 2 3 4
1 2 3 4
1
,
4
Не используется
2
Выбор времени переключения реле коммутации линий — ОПЦИОНАЛЬНО
Время переключения Положение переключателя
Время переключения ½ периода Вверх
Время переключения 1 период Вниз (заводская настройка)
ПРИМЕЧАНИЕ. Настройкой времени переключения преобразователя/зарядного устройства по умолчанию является 1 период, что
обеспечивает оптимальную защиту типовых потребителей в местах частого выхода из строя. Если вы используете преобразователь/
зарядное устройство для поддержания работоспособности компьютеров или другого чувствительного электронного оборудования,
установите время переключения на ½ периода (переключатель №2 ВВЕРХ) для обеспечения бесперебойной работы при переключении
преобразователя/зарядного устройства на питание от батареи.
3
Выбор частоты — ОБЯЗАТЕЛЬНО
Частота Положение переключателя
60 Гц Вверх (заводская настройка)
50 Гц Вниз
5
Выбор настройки зарядного тока батарей
Положение переключателя тока зарядки батарей
Низкий зарядный ток (23 A) Вверх (заводская настройка)
Высокий зарядный ток (90 А) Вниз
6
Установка выравнивающего режима зарядки батарей — ОПЦИОНАЛЬНО
Переведите этот DIP-переключатель в нижнее положение на 3 секунды с целью запуска процесса
выравнивания уровня заряда элементов вашей батареи посредством избыточной зарядки всех элементов в
течение ограниченного времени. Это может продлить срок полезной службы некоторых типов батарей; для
выяснения того, может ли данный процесс положительно сказаться на состоянии ваших батарей, обратитесь
к их производителю. Процесс выравнивания заряда осуществляется автоматически; будучи запущенным, он
может быть остановлен только путем отключения входного электропитания.
Порядок настройки
• Переведите переключатель в положение Equalize (“Выравнивание”) (ВНИЗ) на 3 секунды.
• Переведите переключатель в положение Reset (“Сброс”) (ВВЕРХ) и оставьте его в нем. Это заводская
настройка по умолчанию.
ВНИМАНИЕ! Не оставляйте DIP-переключатель №6 в нижнем положении после начала процесса.
Выравнивание заряда батареи должно производиться только в строгом соответствии с указаниями и
техническими требованиями производителя батареи.
Режим зарядки батарей Положение переключателя
Сброс Вверх (заводская настройка)
Выравнивание Вниз (3 секунды)
208 B
230 B
60 Hz
50 Hz
1 2 3 4
1 2 3 4
1 2 3 4
Áûñòðåå
Âûñîêèé òîê çàðÿäêè
Íèçêèé òîê
çàðÿäêè
Âîçâðàò
Âûðàâíèâàíèå
Ìåäëåííåå
