Tripp Lite APSX3024SW

46
1
2
4 3
5
9
10
11
13
8
12
6
7
Располагается
сбоку
(на рисунке не
показано)

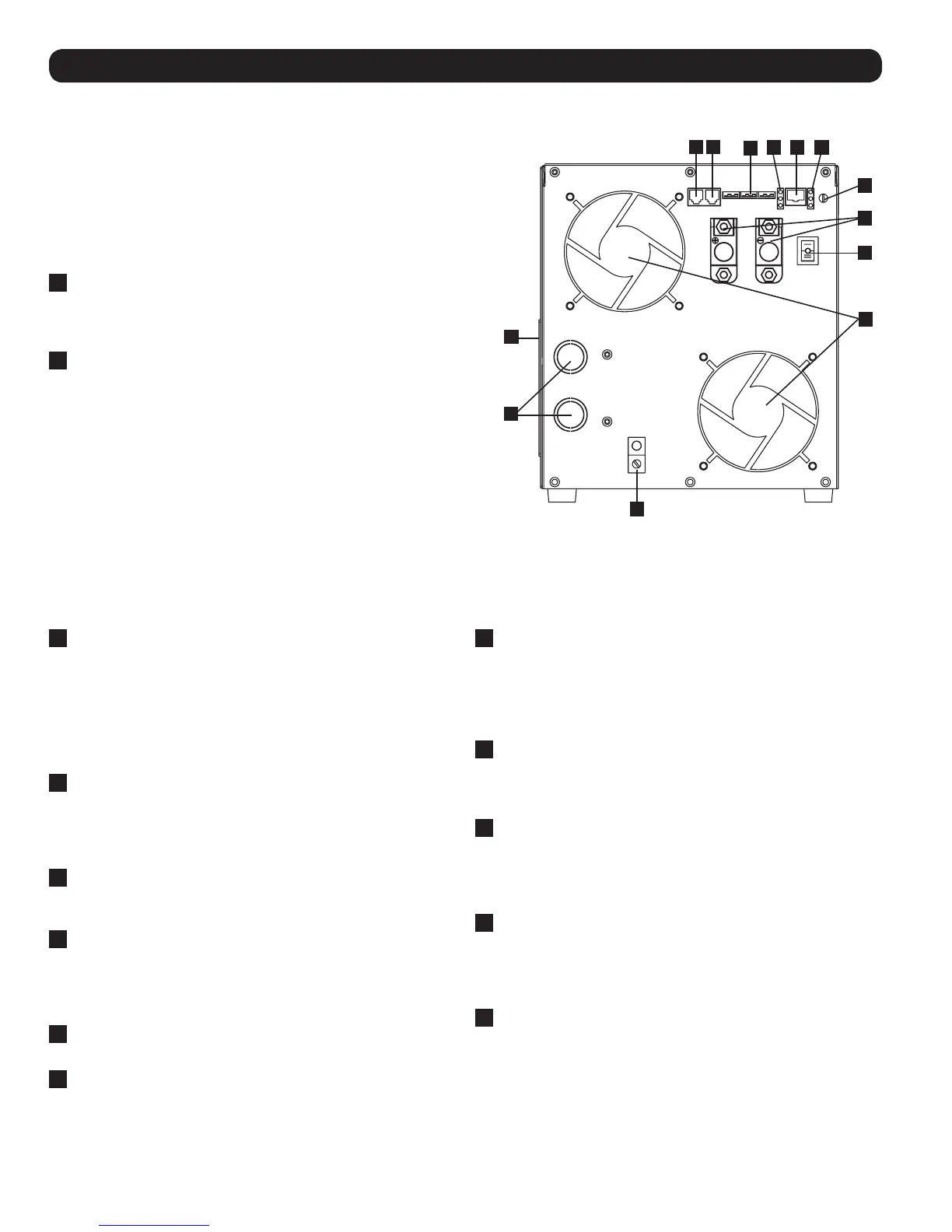

Схема расположения функциональных элементов
1
DIP-переключатели конфигураций: оптимизируют работу
преобразователя/зарядного устройства в зависимости от
вашей конкретной цели. Указания по настройке см. в разделе
"Настройка".
2
Кулисный переключатель рабочих режимов: управляет
работой преобразователя/зарядного устройства. Установка в
положение AUTO/REMOTE ("АВТО/ДИСТ.") обеспечивает
получение вашим оборудованием бесперебойного
электропитания переменного тока с устойчивыми
параметрами. Кроме того, она обеспечивает возможность
дистанционного контроля и управления преобразователем/
зарядным устройством с помощью опционального модуля
дистанционного управления (Tripp Lite мод. APSRM4,
продается отдельно). Установка в положение CHARGE ONLY
("ТОЛЬКО ЗАРЯДКА") позволяет вашим батареям быстрее
возвращаться в состояние полного заряда путем отключения
преобразователя, останавливающего процесс разрядки
батарей. Перевод в положение OFF ("ВЫКЛ.") обесточивает
устройство (включая его выход переменного тока). Указания
по настройке см. в разделе "Эксплуатация".
Установите, какие из выдающихся свойств относятся к вашей конкретной модели, что позволит вам быстро найти указания о том, как
использовать их с максимальной эффективностью.
3
Светодиодные индикаторы режимов работы: интуитивно
понятные сигналы со "светофорным" набором цветов
показывают, работает ли преобразователь/зарядное устройство
от сети переменного тока или от батареи постоянного тока.
Кроме того, они подают вам предупредительный сигнал в том
случае, если подключенное оборудование создает слишком
высокую нагрузку. Информацию о расшифровке показаний
световых индикаторов см. в разделе "Эксплуатация".
4
Светодиодные индикаторы состояния аккумуляторной
батареи: интуитивно понятные сигналы со "светофорным"
набором цветов показывают приблизительный уровень заряда
вашей батареи. Информацию о расшифровке показаний
световых индикаторов см. в разделе "Эксплуатация".
5
Входные клеммы постоянного тока: соединяются с
клеммами вашей батареи. Указания см. в разделе
"Порядок подключения батарей".
6
Колодка с зажимами для жесткого кабельного ввода/вывода
переменного тока (съемная панель): обеспечивает надежное
подключение преобразователя/зарядного устройства к системе
электропитания объекта. Указания по подключению см. в
разделе "Входной/выходной разъемы питания.
7
Выбивные отверстия для кабель-каналов ввода/вывода
переменного тока
8
Разъем для подключения модуля дистанционного
управления: обеспечивает возможность дистанционного
контроля и управления с использованием опционального
модуля (Tripp Lite мод. APSRM4, продается отдельно). Указания
по подключению см. в руководстве пользователя модуля
дистанционного управления.
9
Регулятор функции сохранения заряда батарей
(чувствительности нагрузки): обеспечивает сохранение
энергии батареи за счет установки уровня низкой нагрузки, при
котором происходит автоматическое отключение
преобразовательной части преобразователя/зарядного
устройства. Указания по настройке см. в разделе "Настройка".
10
Наконечник главного заземляющего проводника
обеспечивает надлежащее заземление преобразователя/
зарядного устройства. Указания см. в разделе "Порядок
подключения батарей".
11
Охлаждающие вентиляторы с регулировкой температуры:
бесшумные и высокопроизводительные вентиляторы
регулируют внутреннюю температуру и увеличивают срок
службы оборудования. Вентиляторы вращаются с переменной
скоростью в зависимости от температуры и нагрузки.
12
Разъем для дистанционного запуска генератора:
обеспечивает автоматическое включение и выключение
генератора в зависимости от напряжения батареи.
Используется с кабелем, приобретаемым отдельно. Более
подробную информацию см. в разделе "Настройка".
13
Разъем для дистанционного подключения датчика
температуры батарей: обеспечивает продление срока службы
батарей за счет регулирования параметров зарядки в
зависимости от температуры на поверхности батареи. За
приобретением опционального кабеля для подключения
датчика температуры обращайтесь в компанию Tripp Lite.
Более подробную информацию см. в разделе "Настройка".
