53

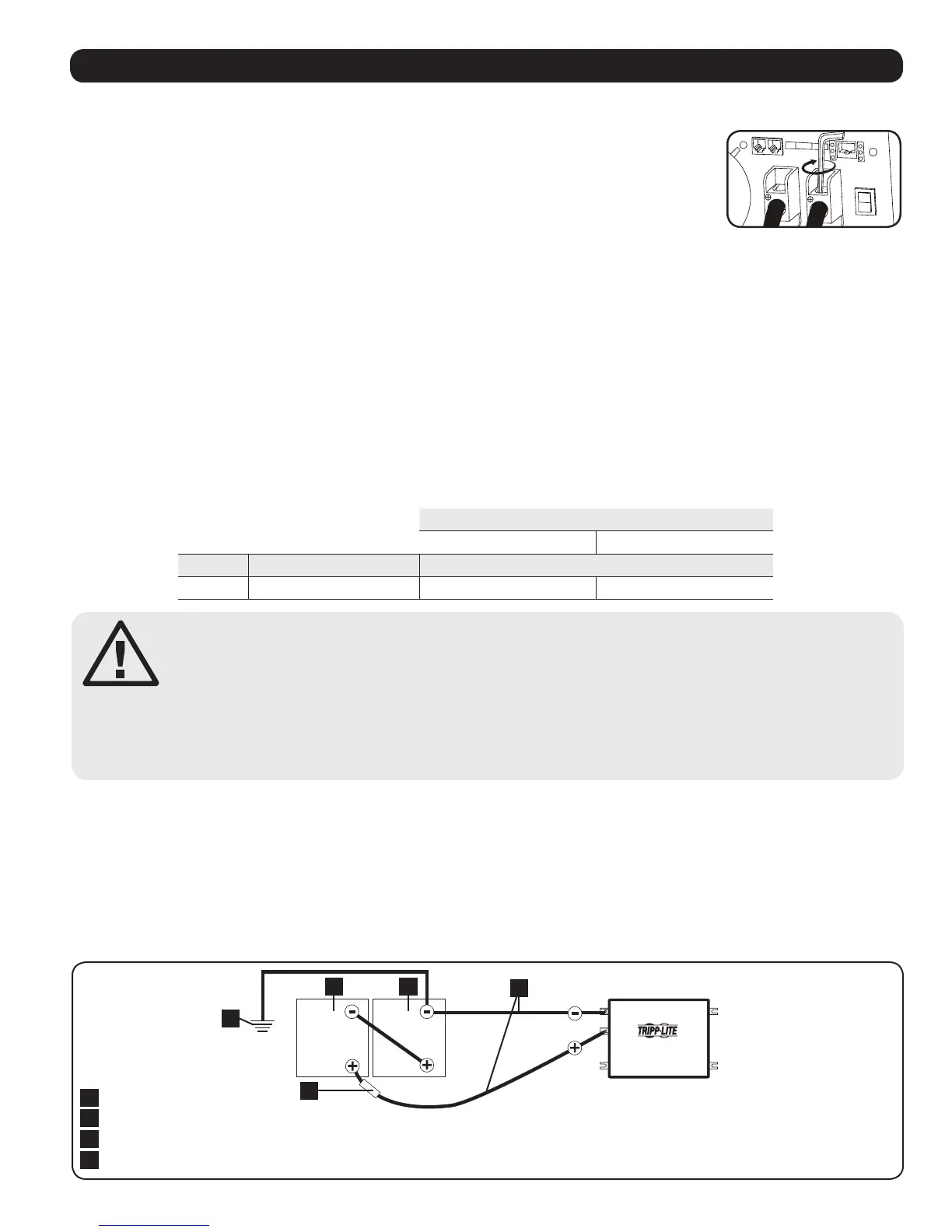

Порядок подключения батарей
Подключите преобразователь/зарядное устройство к батареям в следующем порядке:
• Подсоединение проводов постоянного тока: несмотря на то, что ваш преобразователь/зарядное
устройство представляет собой высокоэффективный инвертор, его номинальная выходная мощность
ограничивается длиной и калибром кабелей, ведущих от батареи к устройству. Для подключения к
клеммам постоянного тока на входе вашего преобразователя/зарядного устройства используйте
максимально короткие кабели максимально возможного диаметра (не более 9,3 мм или 2/0 AWG).
Используйте медный провод на 90°C. Чем короче и толще кабели, тем меньше величина падения
напряжения постоянного тока и выше уровень токосъема. Пиковая мощность, обеспечиваемая вашим
преобразователем/зарядным устройством, составляет до 200% от его номинальной длительной
мощности в течение коротких промежутков времени. При постоянной работе с высокомощным оборудованием в таких условиях
необходимо использовать кабели большего калибра. Затяните клеммы преобразователя/зарядного устройства и батарей с усилием
порядка 4,0 Н·м для обеспечения надежного контакта и во избежание перегрева в месте соединения. Недостаточное усилие затяжки
клемм может привести к аннулированию вашей гарантии. Таблицу рекомендуемых размеров кабелей см. ниже.
• Заземление: при помощи провода диаметром не менее 3,15 мм (8 AWG) подключите наконечник главного заземляющего проводника
непосредственно к шине заземления. Местонахождение наконечника главного заземляющего проводника на вашей конкретной модели
преобразователя/зарядного устройства указано в разделе "Схема расположения функциональных элементов". Все установки должны
соответствовать требованиям общенациональных и местных норм и правил.
• Подключение предохранителя: компания Tripp Lite рекомендует подключать плюсовую клемму вашего преобразователя/зарядного
устройства непосредственно к предохранителю, а блок предохранителей – на расстоянии не более 450 мм от батареи. Номинал
предохранителя должен быть равен или превышать минимальный номинал предохранителя постоянного тока, указанный на паспортной
табличке преобразователя/зарядного устройства. Схемы правильного размещения предохранителей представлены ниже.
Разъемы постоянного тока
Максимальная рекомендуемая длина кабеля постоянного тока
Диаметр (калибр) провода
8,3 мм (0 AWG) 9,3 мм (2/0 AWG)
В
=
Выходная мощность Максимальное расстояние от батареи до устройства
24 В 3000 Вт 13 м 16 м
ВНИМАНИЕ!
• Отсутствие надлежащего заземления вашего преобразователя/зарядного устройства
может привести к смертельной опасности поражения электрическим током.
• Ни в коем случае не пытайтесь приводить в действие свой преобразователь/зарядное
устройство путем его подключения непосредственно к генератору переменного тока,
минуя батарею или батарейный блок.
• При выполнении любых подключений в цепях постоянного тока соблюдайте
правильную полярность.
Последовательное подключение
При последовательном подключении номинальное входное напряжение постоянного тока вашего преобразователя/зарядного устройства
должно соответствовать количеству батарей, умноженному на их напряжение.
Для преобразователя/зарядного устройства 24 В= требуются две последовательно подключенные батареи напряжением 12 В (24 = 2 x 12)
или четыре последовательно подключенные батареи напряжением 6 В (24 = 4 х 6).
При необходимости дополнительных параллельных, последовательных или параллельно-последовательных подключений обращайтесь за
помощью в службу технической поддержки компании Tripp Lite.
На представленном ниже рисунке показаны батареи напряжением 12 В с преобразователем/зарядным устройством на 24 В.
Подключение нескольких батарей
(последовательное)
1
2 2
4
3
1
Заземление
2
Батарея
3
Предохранитель и блок предохранителей, включенные в номенклатуру UL (устанавливаются на расстоянии до 450 мм от батареи)
4
Кабели большого диаметра; максимальный диаметр провода, подходящий под зажимы, составляет 9,3 мм (2/0 AWG)
