Tripp Lite APSX3024SW

50
Настройка
7
,
8
Выбор схемы распределения входного переменного тока — ОПЦИОНАЛЬНО
Ваш преобразователь/зарядное устройство оснащается высокопроизводительным устройством подзарядки батарей, которое может
потреблять значительную мощность переменного тока из вашего сетевого источника или генератора при осуществлении зарядки
на своей максимальной скорости. Если ваше устройство подает всю свою номинальную мощность переменного тока
подключенным к ней высокомощным потребителям одновременно с такой высокоскоростной зарядкой, то это может привести к
срабатыванию входного автоматического выключателя переменного тока, приводящему к полному отключению проходящего
сетевого электропитания.
Для снижения вероятности срабатывания этого автоматического выключателя все преобразователи/зарядные устройства
предварительно настраиваются на автоматическое ограничение входного тока согласно изложенному ниже разделу

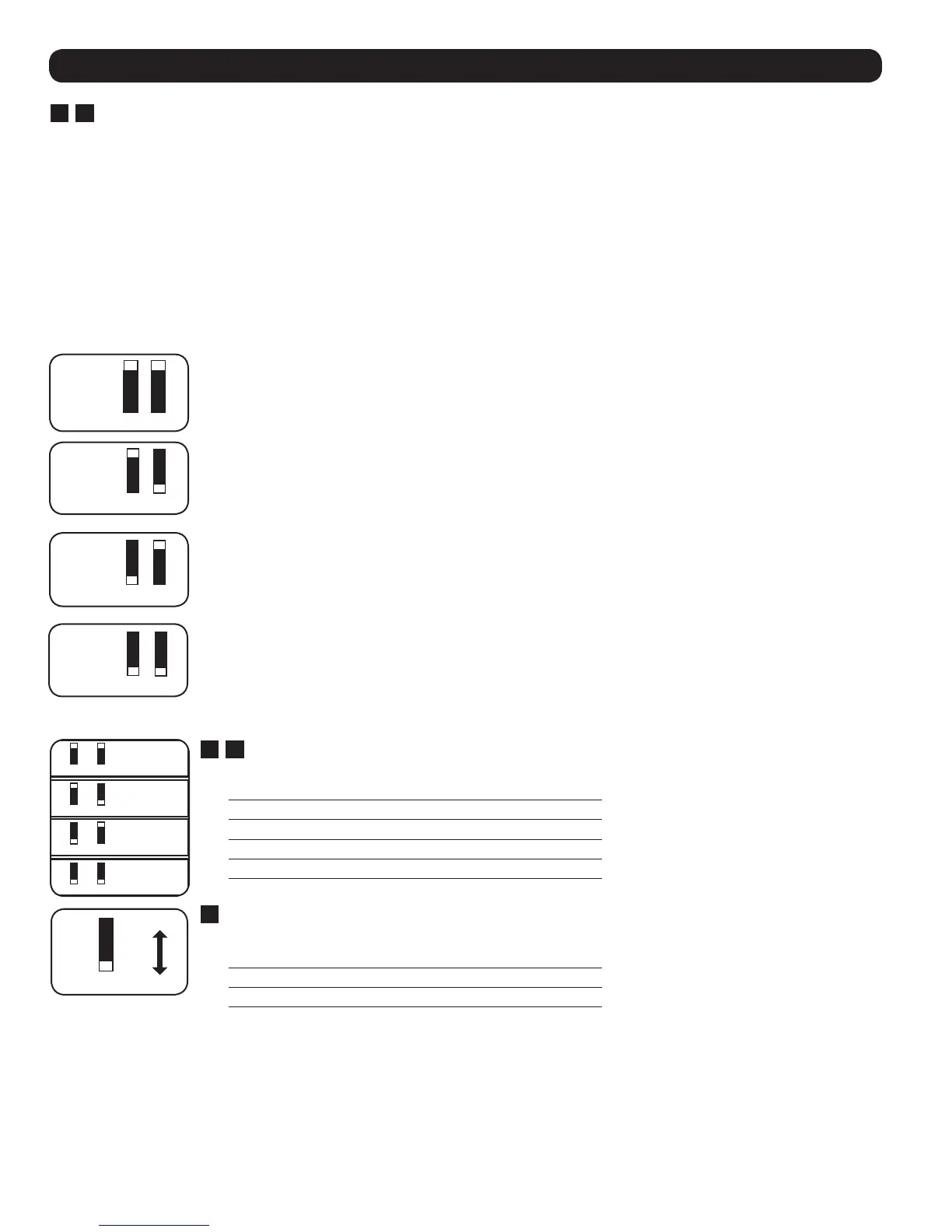

“Максимальное ограничение”. Если ваше устройство оснащено DIP-переключателями 7 и 8, то они могут использоваться для
выбора других настроек распределения входного переменного тока. Проверьте, рассчитана ли входная проводка переменного тока
на более высокий ток, возникающий в результате использования других настроек.
Установка уровней ограничения мощности зарядного устройства
“Максимальное ограничение” (№7 и №8 вверх): ограничение мощности зарядного устройства начинает
действовать в момент подключения любого потребителя переменного тока; уровень выходной мощности
зарядного устройства постепенно падает с полной мощности при отсутствии потребителей переменного тока до
нулевой мощности при полной нагрузке (заводская настройка).
"Меньшее ограничение" (№7 вверх, №8 вниз): ограничение мощности зарядного устройства начинается в тот
момент, когда уровень нагрузки на преобразователь/зарядное устройство достигает 33% от его номинальной
нагрузки. Уровень выходной мощности зарядного устройства постепенно падает с полной мощности при нагрузке
на преобразователь/зарядное устройство, составляющей 33% от его номинальной нагрузки, до примерно 33% от
полной мощности при полной нагрузке.
“Минимальное ограничение” (№7 вниз, №8 вверх): ограничение мощности зарядного устройства начинается в
тот момент, когда уровень нагрузки на преобразователь/зарядное устройство достигает 66% от его номинальной
нагрузки. Уровень выходной мощности зарядного устройства постепенно падает с полной мощности при нагрузке
на преобразователь/зарядное устройство, составляющей 66% от его номинальной нагрузки, до примерно 66% от
полной мощности при полной нагрузке.
“Без ограничения” (№7 и №8 вниз): ограничение мощности зарядного устройства не вводится ни при какой
величине нагрузки.
Работа в сетях с напряжением 230 В
9
,
10
Установка нижнего уровня входного напряжения переменного тока для переключения на питание
от батареи – ОПЦИОНАЛЬНО*
Напряжение Положение переключателей 9, 10
180 В~ вверх, вверх
170 В~ вверх, вниз
160 В~ вниз, вверх
150 В~ вниз, вниз (заводская настройка)
11
Установка верхнего уровня входного напряжения переменного тока для переключения на питание от
батареи – ОПЦИОНАЛЬНО*
Напряжение Положение переключателей
270 В~ Вверх
260 В~ Вниз (заводская настройка)
Voltage 9, 10 Switch Position
180 VAC Up, Up
170 VAC Up, Down
160 VAC Down, Up
150 VAC Down, Down (factory setting)
230V Operation (APSX3024SW)
270 V
260 V
Select High AC Input Voltage Point for
Switching to Battery - OPTIONAL*
Voltage Switch Position
270 VAC Up
260 VAC Down (factory setting)
11
9 10 11 12
270 V
260 V
Select High AC Input Voltage Point for
Switching to Battery - OPTIONAL*
Voltage Switch Position
270 VAC Up
260 VAC Down (factory setting)
11
9 10 11 12
Select Low VAC Input Voltage Point for Switching to Battery
- OPTIONAL*
109
9 10 11 12
9 10 11 12
9 10 11 12
9 10 11 12
Voltage 9, 10 Switch Position
180 VAC Up, Up
170 VAC Up, Down
180 VAC Down, Up
170 VAC Down, Down (factory setting)
230V Operation (APSX6048VR model with Switch #4 in “Down” position)
Select Low VAC Input Voltage Point for Switching to Battery
109
9 10 11 12
9 10 11 12
9 10 11 12
9 10 11 12
208V Operation (APSX6048VR model with Switch #4 in “Up” position)
Select High AC Input Voltage Point for
Switching to Battery - OPTIONAL*
Voltage Switch Position
245 VAC Up
235 VAC Down (factory setting)
11
245 V
235 V
9 10 11 12
Select Low VAC Input Voltage Point for Switching to Battery
- OPTIONAL*
109
Voltage 9, 10 Switch Position
175 VAC Up, Up
165 VAC Up, Down
175 VAC Down, Up
165 VAC Down, Down (factory setting)
9 10 11 12
9 10 11 12
9 10 11 12
9 10 11 12
Voltage 9, 10 Switch Position
180 VAC Up, Up
170 VAC Up, Down
160 VAC Down, Up
150 VAC Down, Down (factory setting)
230V Operation (APSX3024SW)
270 V
260 V
Select High AC Input Voltage Point for
Switching to Battery - OPTIONAL*
Voltage Switch Position
270 VAC Up
260 VAC Down (factory setting)
11
9 10 11 12
270 V
260 V
Select High AC Input Voltage Point for
Switching to Battery - OPTIONAL*
Voltage Switch Position
270 VAC Up
260 VAC Down (factory setting)
11
9 10 11 12
Select Low VAC Input Voltage Point for Switching to Battery
- OPTIONAL*
109
9 10 11 12
9 10 11 12
9 10 11 12
9 10 11 12
Voltage 9, 10 Switch Position
180 VAC Up, Up
170 VAC Up, Down
180 VAC Down, Up
170 VAC Down, Down (factory setting)
230V Operation (APSX6048VR model with Switch #4 in “Down” position)
Select Low VAC Input Voltage Point for Switching to Battery
109
9 10 11 12
9 10 11 12
9 10 11 12
9 10 11 12
208V Operation (APSX6048VR model with Switch #4 in “Up” position)
Select High AC Input Voltage Point for
Switching to Battery - OPTIONAL*
Voltage Switch Position
245 VAC Up
235 VAC Down (factory setting)
11
245 V
235 V
9 10 11 12
Select Low VAC Input Voltage Point for Switching to Battery
- OPTIONAL*
109
Voltage 9, 10 Switch Position
175 VAC Up, Up
165 VAC Up, Down
175 VAC Down, Up
165 VAC Down, Down (factory setting)
9 10 11 12
9 10 11 12
9 10 11 12
9 10 11 12
* Большинство подключенных вами устройств и оборудования будет функционировать надлежащим образом при заводских настройках верхнего уровня входного напряжения
переменного тока вашего преобразователя/зарядного устройства и его нижнего уровня входного напряжения переменного тока. Однако при частом переключении устройства на
питание от батареи из-за кратковременных перепадов высокого/низкого сетевого напряжения, практически не влияющих на работу оборудования, у вас может возникнуть желание
скорректировать эти настройки. Увеличивая верхний уровень напряжения переменного тока и/или уменьшая нижний уровень напряжения переменного тока, вы сокращаете
количество переключений вашего устройства на питание от батареи из-за перепадов напряжения.
5 6 7 8
5 6 7 8
5 6 7 8
If your unit is equipped with DIP switches 7 and 8, they may be used to select other AC
input current sharing settings.
5 6 7 8
