Configuración

Seleccione Compartir Corriente de Entrada de CA

Su inversor/cargador cuenta con un cargador de batería de salida elevada que puede extraer una significativa cantidad de

alimentación de CA de su fuente de la red pública o el generador cuando se carga a su índice máximo. Si su unidad está

suministrando su valor nominal completo de alimentación de CA a sus cargas eléctricas demandantes conectadas al mismo

tiempo en que se produce esta alta carga, el interruptor automático de entrada de CA podría dispararse, lo que daría como

resultado un apagado completo de la energía de la red pública de paso.

Para reducir la posibilidad de disparo de este interruptor, todos los inversores/cargadores vienen preajustados para limitar de

manera automática la corriente de entrada según se describe en “Limitación Máxima”. Si su unidad viene equipada con

interruptores para configuración 7 y 8, pueden utilizarse para seleccionar otros ajustes de uso compartido de la corriente de

entrada de CA. Verifique el cableado de entrada de CA tenga el valor nominal para la corriente más alta que se produzca cuando

utilice los otros ajustes.

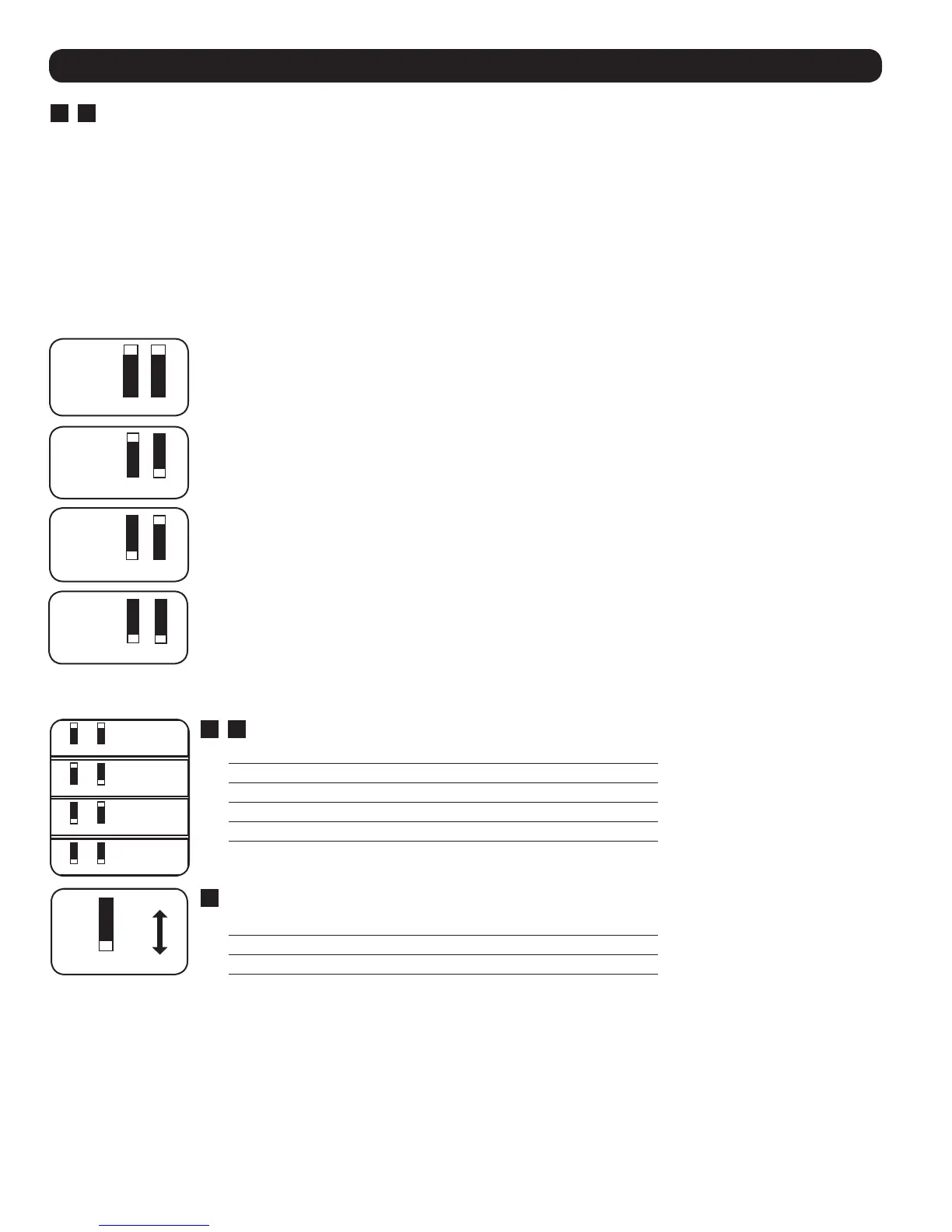

Seleccione los Puntos de Limitación del Cargador de la Batería

“Most Limiting” (Limitación máxima) (N°7 y N°8 arriba): La limitación del cargador tiene efecto en el

momento en que se aplica cualquier carga de CA; la salida del cargador cae gradualmente desde salida

completa a cero paso de carga de CA hasta cero salida a plena carga (ajuste de fábrica).

“Less Limiting” (Limitación menor) (N°7 arriba y N°8 abajo): La limitación del cargador comienza cuando la

carga del inversor/cargador alcanza un 33% de la carga nominal del inversor/cargador. La salida del cargador cae

gradualmente desde salida completa a 33% de la carga nominal del inversor/cargador hasta aproximadamente

un 33% de la salida completa a plena carga.

“Least Limiting” (Limitación mínima) (N°7 abajo y N°8 arriba): La limitación del cargador comienza cuando la

carga del inversor/cargador alcanza un 66% de la carga nominal del inversor/cargador. La salida del cargador cae

gradualmente desde salida completa a 66% de la carga nominal del inversor/cargador hasta aproximadamente

un 66% de la salida completa a plena carga.

“No Limiting” (Cero limitación) (N°7 y N°8 abajo): No se produce limitación del cargador en ningún tamaño de

carga.

Operación a 230V

Seleccione un Punto Bajo de Voltaje de Entrada de VCA para Cambiar a Batería - OPCIONAL*

Voltaje 9, 10 Posición del Interruptor

180 VCA Arriba, Arriba

170 VCA Arriba, Abajo

160 VCA Abajo, Arriba

150 VCA Abajo, Abajo (Configuración de Fábrica)

Seleccione un Punto de Voltaje de Entrada CA Alto para Cambiar a la Batería - OPCIONAL*

Voltaje Posición del Interruptor

270 VCA Arriba

260 VCA Abajo (Configuración de Fábrica)

Voltage 9, 10 Switch Position

180 VAC Up, Up

170 VAC Up, Down

160 VAC Down, Up

150 VAC Down, Down (factory setting)

230V Operation (APSX3024SW)

270 V

260 V

Select High AC Input Voltage Point for

Switching to Battery - OPTIONAL*

Voltage Switch Position

270 VAC Up

260 VAC Down (factory setting)

9 10 11 12

270 V

260 V

Select High AC Input Voltage Point for

Switching to Battery - OPTIONAL*

Voltage Switch Position

270 VAC Up

260 VAC Down (factory setting)

9 10 11 12

Select Low VAC Input Voltage Point for Switching to Battery

- OPTIONAL*

109

9 10 11 12

Voltage 9, 10 Switch Position

180 VAC Up, Up

170 VAC Up, Down

180 VAC Down, Up

170 VAC Down, Down (factory setting)

230V Operation (APSX6048VR model with Switch #4 in “Down” position)

Select Low VAC Input Voltage Point for Switching to Battery

109

9 10 11 12

208V Operation (APSX6048VR model with Switch #4 in “Up” position)

Select High AC Input Voltage Point for

Switching to Battery - OPTIONAL*

Voltage Switch Position

245 VAC Up

235 VAC Down (factory setting)

245 V

235 V

9 10 11 12

Select Low VAC Input Voltage Point for Switching to Battery

- OPTIONAL*

109

Voltage 9, 10 Switch Position

175 VAC Up, Up

165 VAC Up, Down

175 VAC Down, Up

165 VAC Down, Down (factory setting)

9 10 11 12

Voltage 9, 10 Switch Position

180 VAC Up, Up

170 VAC Up, Down

160 VAC Down, Up

150 VAC Down, Down (factory setting)

230V Operation (APSX3024SW)

270 V

260 V

Select High AC Input Voltage Point for

Switching to Battery - OPTIONAL*

Voltage Switch Position

270 VAC Up

260 VAC Down (factory setting)

9 10 11 12

270 V

260 V

Select High AC Input Voltage Point for

Switching to Battery - OPTIONAL*

Voltage Switch Position

270 VAC Up

260 VAC Down (factory setting)

9 10 11 12

Select Low VAC Input Voltage Point for Switching to Battery

- OPTIONAL*

109

9 10 11 12

Voltage 9, 10 Switch Position

180 VAC Up, Up

170 VAC Up, Down

180 VAC Down, Up

170 VAC Down, Down (factory setting)

230V Operation (APSX6048VR model with Switch #4 in “Down” position)

Select Low VAC Input Voltage Point for Switching to Battery

109

9 10 11 12

208V Operation (APSX6048VR model with Switch #4 in “Up” position)

Select High AC Input Voltage Point for

Switching to Battery - OPTIONAL*

Voltage Switch Position

245 VAC Up

235 VAC Down (factory setting)

245 V

235 V

9 10 11 12

Select Low VAC Input Voltage Point for Switching to Battery

- OPTIONAL*

109

Voltage 9, 10 Switch Position

175 VAC Up, Up

165 VAC Up, Down

175 VAC Down, Up

165 VAC Down, Down (factory setting)

9 10 11 12

* La mayoría de sus electrodomésticos y equipos conectados funcionarán adecuadamente cuando el Punto de Entrada de Voltaje CA Alto y su Punto de Voltaje de Entrada CA

Bajo de su Cargador/Inversor se deja en la configuración de fábrica. Sin embargo, si la unidad frecuentemente cambia a energía de la batería debido a vaivenes momentáneos

del voltaje de la línea hacia arriba y hacia abajo que tendrían poco impacto en la operación del equipo Usted puede desear ajustar estos valores. Incrementando el Punto de

Voltaje CA Alto y/o disminuyendo le Punto de voltaje CA Bajo, reducirá el número de veces que su unidad cambie ala batería debido a vaivenes del voltaje.
