Vor Beginn der Arbeiten Einbauanweisung sorgfältig durchle-
sen und befolgen!
Bei der Montage ist darauf zu achten, dass keine Metallspäne
oder sonstige Verunreinigungen in die Steuerung gelangen.
Bei Schrauben mit Schraubensicherung muss darauf
geachtet werden, dass das Gewinde fett-/ölfrei ist.
Verwendungszweck
Der Mover®XT4 ist für den Einsatz an zweiachsigen Wohn-
wagen mit einem Gesamtgewicht bis zu 3100 kg konstruiert.
Der Mover®XT4 wiegt ca. 60 kg.
Prüfen Sie die Anhängelast Ihres Zugfahrzeuges sowie
das Gesamtgewicht Ihres Wohnwagens, ob diese je-
weils für das zusätzliche Gewicht ausgelegt sind.
Zulassung
Der Truma Mover®XT4 ist bauartgeprüft und eine „Allgemei-
ne Betriebserlaubnis“ (ABE) für Deutschland wurde erteilt.
Eine Abnahme durch einen Kfz-Sachverständigen ist nicht
notwendig (Ausnahme beim Einbau des Flachrahmensatzes).
Die ABE muss im Fahrzeug mitgeführt werden.
Der Mover®XT4 erfüllt weitere Anforderungen aus
EG-Richtlinien und Normen (siehe Konformitätserklärung).
Bei der Montage des Mover®XT4 müssen die technischen
und administrativen Vorschriften des Landes, in dem das
Fahrzeug zum ersten Mal zugelassen wird, beachtet werden.
Jede Veränderung am Gerät oder die Verwendung von Ersatz-
teilen und funktionswichtigen Zubehörteilen, die keine Truma
Originalteile sind, sowie das Nichteinhalten der Einbau- und
Gebrauchsanweisung führt zum Erlöschen der Garantie sowie
zum Ausschluss von Haftungs ansprüchen. Außerdem erlischt
die Betriebserlaubnis des Gerätes.
Benötigtes Werkzeug und Einrichtungen
Zur Montage des Mover®XT4 benötigen Sie:
– Steck-, Ring- oder Maulschlüssel 8mm, 10mm,13 mm,
17 mm
– Innensechskantschlüssel 4
– Drehmomentschlüssel (3,5 – 50 Nm)
– Kabelschneider / Crimpzange
– Bohrmaschine / Schraubendreher / Lochsäge Ø 25 mm
– Rangierwagenheber 2 Tonnen und passende
Unterstellböcke
– Ausreichende Beleuchtung

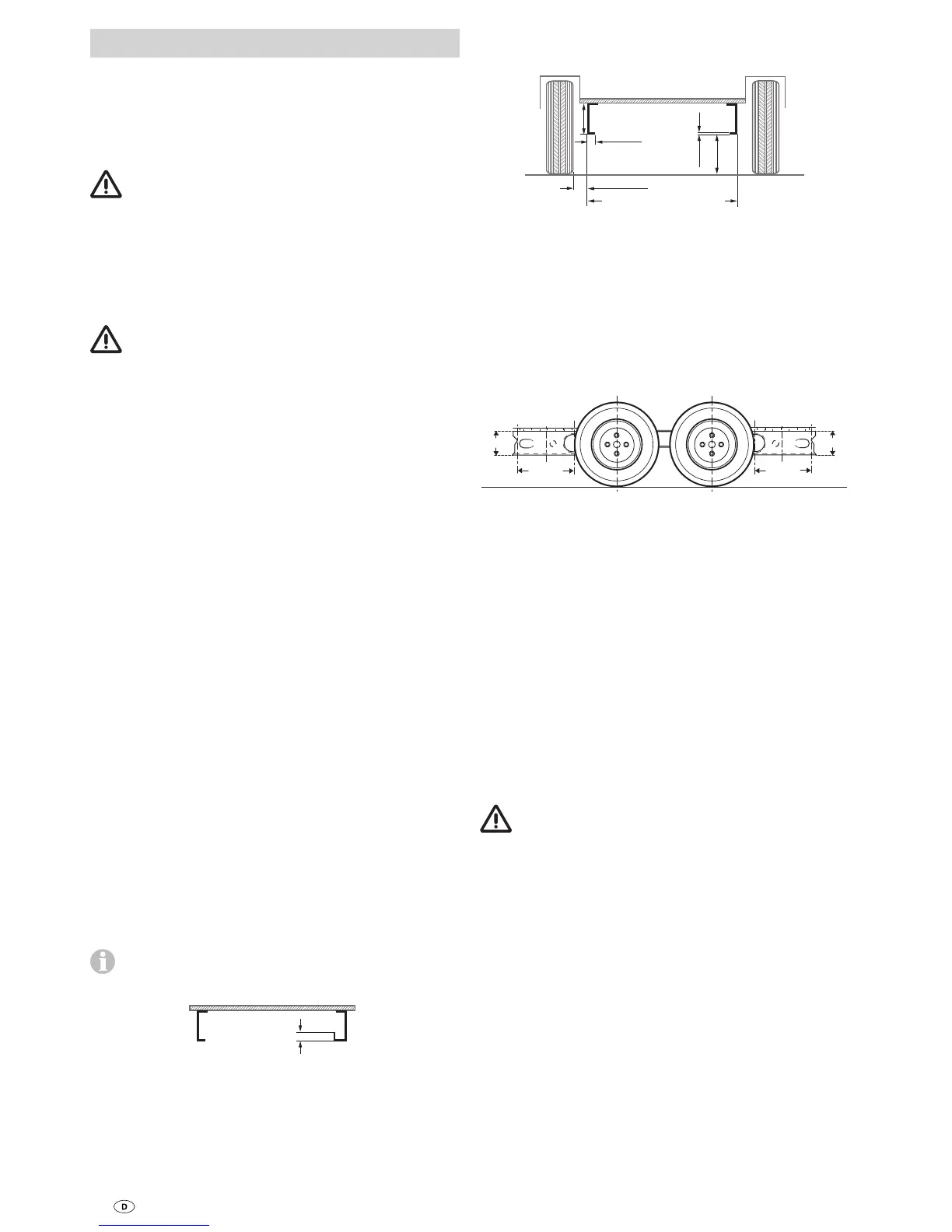

Mindestmaße für den Einbau
Wie in der Abbildung dargestellt, wird bei Rahmen
zwischen L- oder U-Profil unterschieden.
Wohnwagen-Boden
L-Profiil
U-Profil
max. 20
Bild 6
Die Montage ist nur an Wohnwagen innerhalb der nachste-
henden Abmessungen möglich.
min. 170*
min. 1350 / max. 2000
min. 80 / max. 180
min. 25
min. 35 **
140
min. 2,8
Wohnwagen-Boden
Bild 7
Alle Maße in mm.
* bei beladenen Fahrzeug mit max. zulässigem Gesamtgewicht
** bei U-Profil
Ermittlung der Rahmenhöhe
Im Bereich 320 mm von der Außenkante des Reifens in Hö-
he der Reifennabe / Reifenmitte ist eine Rahmenhöhe von
min. 140 mm erforderlich.
min.
320
min.
320
min. 140
min. 140
Bild 8
Ermittlung des Einbaufalles
1. Standardeinbau
Bei einem Chassis mit U- oder L-Profil und einer Rahmenhöhe
von min. 140 mm erfolgt der Standardeinbau. Es wird kein
Sonderzubehör benötigt.
2. Einbau bei Chassis mit U- oder L-Profil und Rahmen-
höhe zwischen 80 mm und weniger als 140 mm
Zum Ausgleich der Höhe ist der Distanzsatz 30 mm (bis
110 mm Rahmenhöhe) oder Distanzsatz 60 mm (unter
110 mm bis 80mm Rahmenhöhe) erforderlich.
3. Einbau bei Chassis mit U- oder L-Profilen mit weniger
als 80 mm Rahmenhöhe
Bei einem Chassis mit einer Rahmenhöhe von weniger als
80mm muss zum Ausgleich der Höhe ein Flachrahmensatz
angebaut werden.
Bei Verwendung des Flachrahmensatzes muss in
Deutschland eine Abnahme durch einen Kfz-Sach-
verständigen erfolgen.
4. Einbau bei Chassis mit L-Profil und beengten
Platzverhältnissen
zum Ausgleich der Höhe (30 oder 60 mm) bei Unterbauten
z. B. Tanks wird das Befestigungsystem kurz benötigt.
Einbauanweisung
