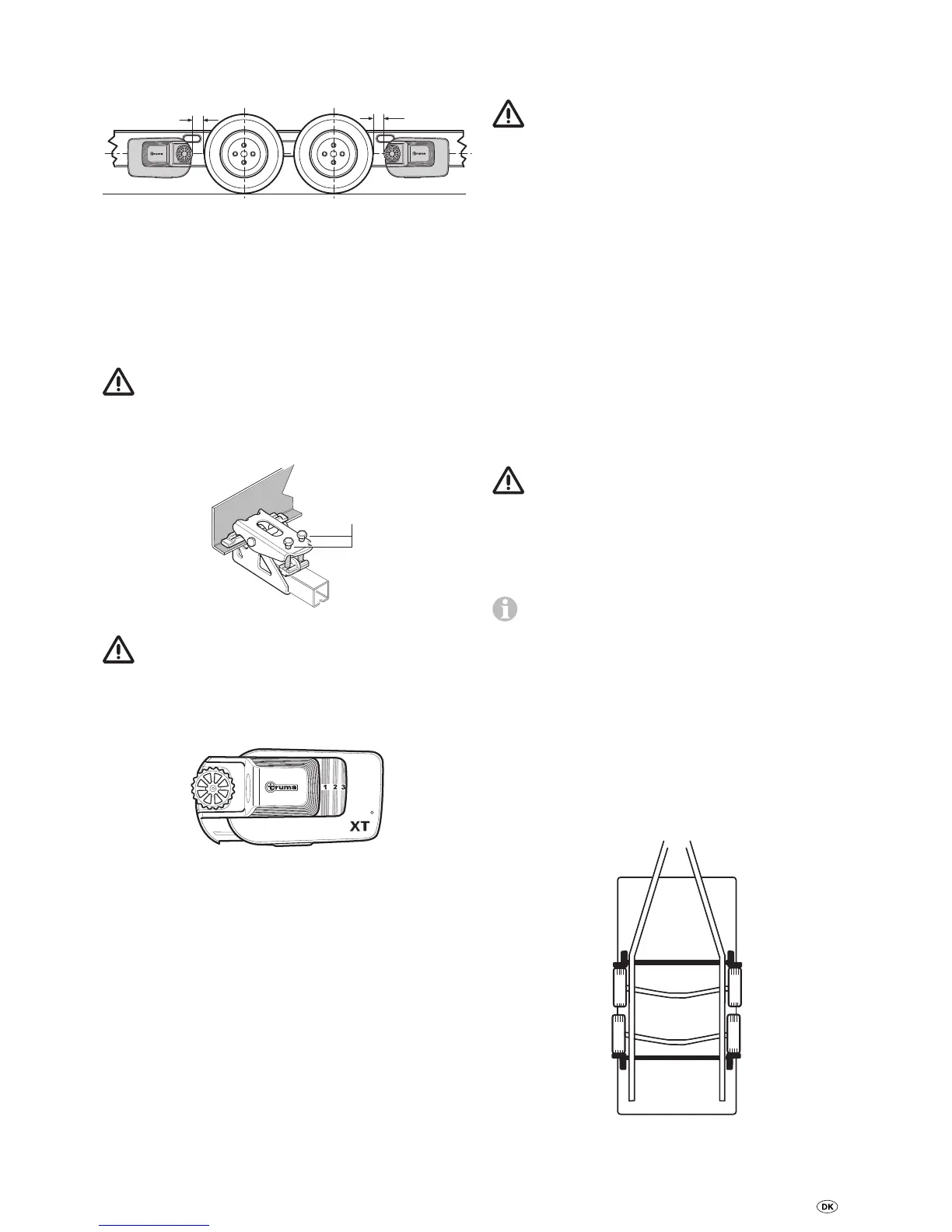

77
Hold den rette afstand mellem dæk og ruller (20 mm) ved at
flytte drivenhederne (i frakoblet stand) på langs vha. den med-
følgende afstandslære. Det flytbare forbindelsesrør tillader
tilpasningen til rammebredden.
20 mm
20 mm
Fig. 22
Flyt drivenhederne på tværs, så dækkets / rullens maksimale
anlægsflade tildækkes.
Efter korrekt placering spændes fastgørelsessættets skruer(c)
en smule og derefter kontrolleres de nødvendige afstande
igen. Her skal campingvognens vægt hvile på hjulene.
Placer de flytbare forbindelsesrør i midten (vha. markering) og
fikser hver side med en gevindstift (g) M8 x 12 (15 Nm).
Gevindstifter er forsynet med skruesikring og må derfor
kun skrues ind én gang.
Kontroller igen afstanden på 20 mm til dækket (med belastede
hjul). Spænd derefter fastgørelsessættets 2 skruer (M10) skif-
tevis med 25 Nm.
25 Nm
Fig. 23
Skruer er forsynet med skruesikring og må derfor kun
skrues ind én gang.
Positionsvisning
Viser positionen for, hvor langt Mover®XT4 er tilkoblet.
Intet synligt tal Frakoblingsposition
Tal 1 til 3 synligt Tilkoblingsposition
Mover
Fig. 24
Elektrisk ledningsføring og styring
Mover®XT4 er kun egnet til tilslutning ved 12 V-batterier
(jævnstrømsspænding)!
Inden arbejdet påbegyndes, frakobles batteriet og al
ekstern strømforsyning. Ved usikkerheder mht. den
elektriske tilslutning skal du få en sagkyndig til at foretage
denne.
Den elektriske installation skal ske i overensstemmelse med
de tekniske og administrative bestemmelser i det pågældende
anvendelsesland (f.eks. EN 1648-1). Nationale forskrifter og
direktiver skal overholdes.
På hver drivenhed er der formonteret tilslutningskabler til
køremotoren og datakabler. Marker det pågældende motor-
tilslutningskabel (drivenhed A eller B – se også tilslutnings-
skemaet) og træk det provisorisk på campingvognens under-
vogn til det monteringssted, der er beregnet til styringen. Et
velegnet sted til montering af styringen er f.eks. et magasin i
umiddelbar nærhed af rangersystemet med en min. afstand
på 40 cm til batteriet.
Isæt styringen i magasinet og fastgør med de medleverede
klempladeskruer (5 x 25).
I en afstand på ca. 150 mm fra styringens tilslutningsliste
markeres et hul Ø 25 mm til gennemføringen af kabelstrenge
på gulvet i campingvognen.
Før der bores, skal du være opmærksom på rammedele,
gasledninger og elektriske ledninger nedenunder!
Bor et hul, før kablerne gennem campingvognens gulv hen til
styringen og træk dem på en sådan måde, at disse (specielt
ved gennemføringer ved metalvægge) ikke kan skurre. An-
vend de medfølgende beskyttelsesrør for at undgå skader på
kablerne.
Køremotorerne bevæger sig under driften. For at ud-
ligne dette fastgøres kablerne i dette område løst med
en smule spillerum for at undgå, at kablerne udvider sig. Der
må ikke trækkes et kabel over styringen!
Fastgør kablerne vha. de medfølgende klemmer og skruer på
chassiset eller undervognen.
Tætn hullet i køretøjets bund med plastisk
karosseritætningsmiddel.
Tilslutningsskema
Montering foran og bag akslen
(Set ovenfra)
A
B
A
B
Fig. 25
