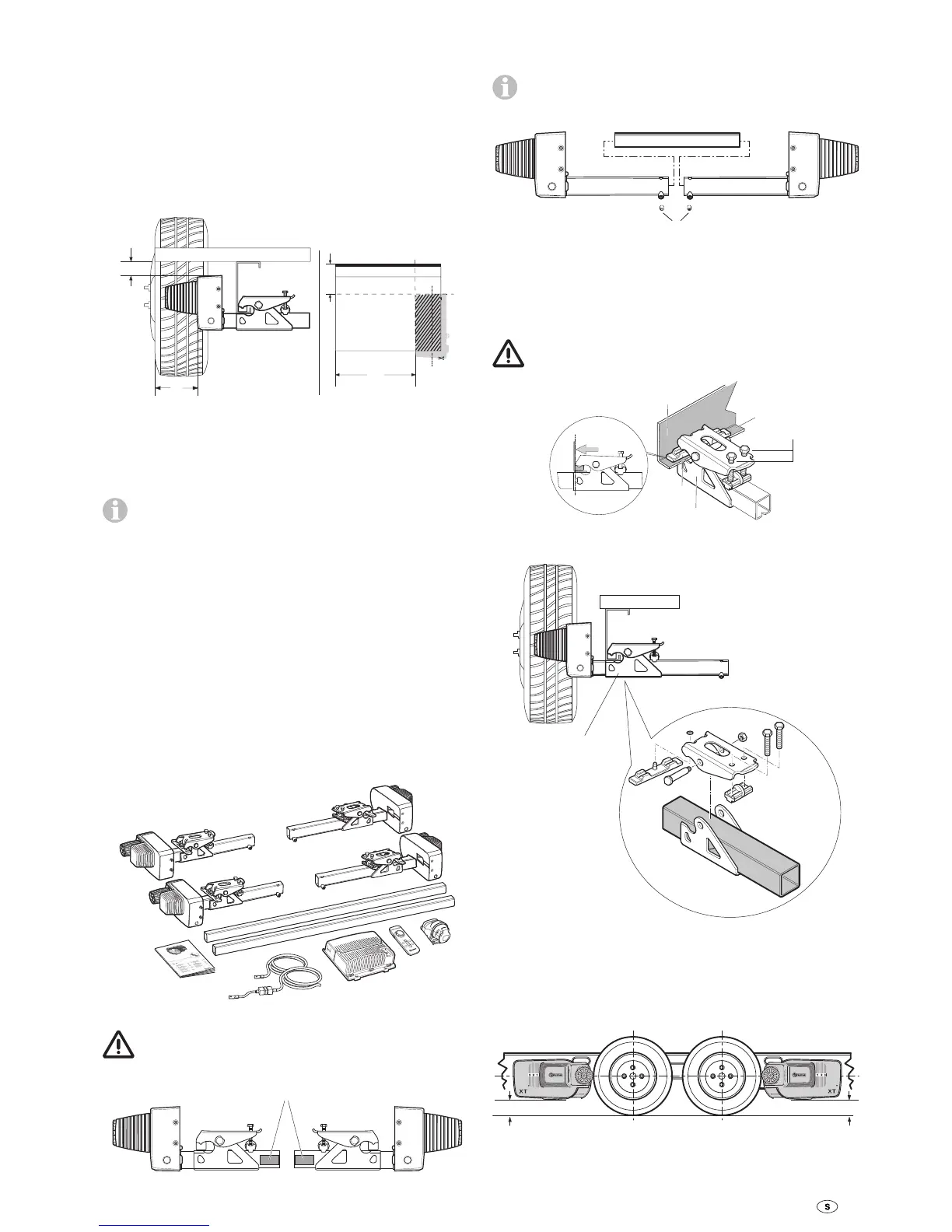

Hur stänkskydd anpassas till Mover®
1. Demontera stänkskydden
2. Montera Mover® enligt medföljande monteringsanvisning
3. Beräkna måtten för a och b och för över till stänkskydden.
Fästvinkelns övre fläns måste peka mot husvagnens bakre
del.
Hur måtten för urtaget beräknas
a
b
Mover® XT / XT2
a
b
Mover® XT4
Bild 15
Klipp ut den schablon som finns på de sista sidorna i monte-
ringsanvisningen. Lägg den på stänkskydden, överför kontu-
ren och skär ut (bild 6).
Observera vänster respektive höger sida!
Gör eventuellt ett urtag för kjolens kontur på stänkskyddet.
Sätt fast stänkskyddet i husbilsgolvet med ett avstånd på
300 mm från däcken.
Montering av drivelementen
Fordonsramen måste vara fri från rost, fett och stark ned-
smutsning. I området kring hjulupphängningen får det inte
finnas några skador.
Hjulen och däcken på husvagnen måste ha samma storlek och
konstruktion och vara uppumpade enligt tillverkarens uppgifter.
Ta ur alla komponenter ur förpackningen och lägg dem på
marken.
Bild 16
För att garantera giltigheten hos det nationella typgod-
kännandet (ABE), måste typskyltarna (f) till vänster och
höger om tvärstagen (4 x) finnas på plats.
f
Bild 17
Markera anslutningsrör i mitten. Sätt löst ihop drivenheterna
och anslutningsrör.
Skruva ännu inte in de medföljande gängstiften (g).
g
Bild 18
Sätt på drivenheterna med anslutningsrör och fästsats (b) på
fordonsramen och skruva fast dem med de båda skruvarna (c)
så att de kan förskjutas något på ramen.
Griparen (a) måste ligga an fullständigt mot chassira-
men (e) och mot skänkeln (d).
c
a
b
d
e
Bild 19
b
Bild 20
Om ramhöjden är alltför låg erbjuder Truma distanssatser på
30 mm och 60 mm för utjämning.
Distanssats 30 mm, art.-nr 60030-95000,
Distanssats 60 mm, art.-nr 60030-95100.
Se till att det finns tillräcklig markfrigång (minst 110 mm).
min. 110 mm
min. 110 mm
Mover
Mover
Bild 21
