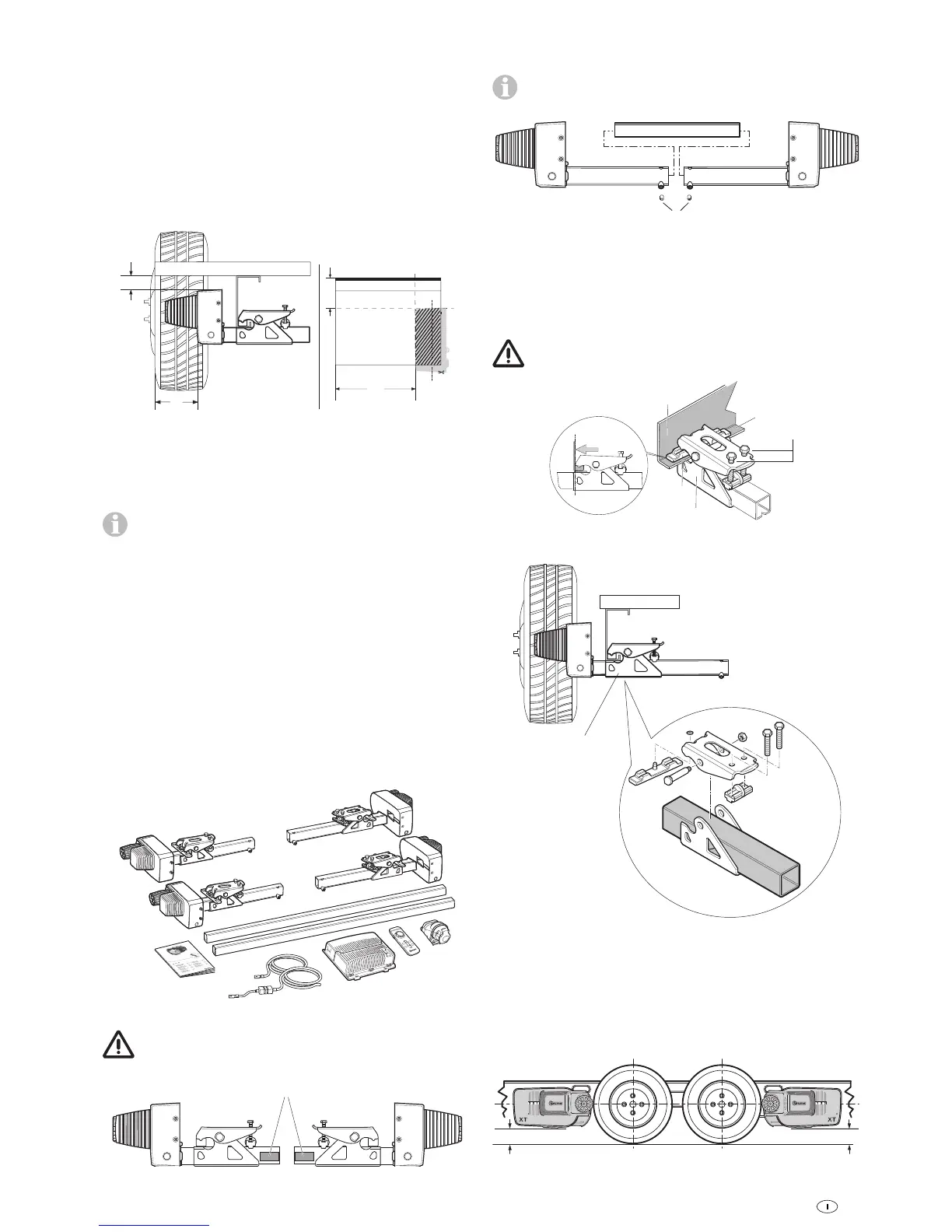

51
Adattamento dei paraspruzzi al Mover®
1. Smontare i paraspruzzi.
2. Montare il Mover® seguendo le istruzioni di montaggio for-
nite qui di seguito.
3. Calcolare le misure a e b e riportarle sul paraspruzzi. Il lato
superiore dell'angolare di fissaggio deve essere rivolto ver-
so la coda del caravan.
Calcolo delle dimensioni della sezione
a
b
Mover® XT / XT2
Mo
ver
®
X
T
2
XT / X
X
a
b
Mover® XT4
Figura 15
Ritagliare la dima contenuta nelle ultime pagine delle istruzio-
ni di montaggio, posizionarla sul paraspruzzi, riportare il profi-
lo e ritagliare (fig. 6).
Fare attenzione a destra e sinistra!
Se necessario, lasciare libero il profilo delle coperture sul pa-
raspruzzi. Fissare i paraspruzzi a 300 mm dallo pneumatico
sul pianale del caravan.
Montaggio degli elementi di trasmissione
Il telaio del veicolo non deve presentare segni di ruggine,
grasso o sporco pesante. Nella zona delle sospensioni dell'as-
se delle ruote non devono essere presenti danneggiamenti.
Le ruote e i pneumatici montati sul caravan devono essere
della stessa misura e dello stesso tipo ed essere gonfiati in
base alle indicazioni del costruttore.
Togliere tutti i componenti dalla confezione e riporli a terra.
Figura 16
Per garantire la validità del certificato di omologazione
tedesca (ABE), le targhe dati (f) devono essere applicate
sulla traversa sia a sinistra che a destra.
f
f
Figura 17
Marcare i tubi di raccordo al centro. Unire le unità di trasmis-
sione per mezzo dei tubi di raccordo lasciandole allentate.
Non avvitare ancora le viti senza testa (g) incluse nella
fornitura.
g
Figura 18
Montare le unità di trasmissione per mezzo del tubo di rac-
cordo e del kit di fissaggio (b) sul telaio del veicolo e fissarle
saldamente con le due viti (c) in modo da consentire ancora
un leggero spostamento sul telaio.
Il gripper (a) deve poggiare completamente sul bordo
del telaio (e) e sul lato (d).
c
a
b
d
e
Figura 19
b
Figura 20
In caso di altezza del telaio troppo esigua, per la compen-
sazione Truma offre come accessorio il set di distanziali da
30 mm e 60 mm.
Set di distanziali da 30 mm, n° art. 60030-95000.
Set di distanziali da 60 mm, n° art. 60030-95100.
Assicurarsi che l'altezza libera dal suolo sia sufficiente
(min. 110 mm).
min. 110 mm
min. 110 mm
Mover
Mover
Figura 21
