10
Technische Daten
Ermittelt in Anlehnung an EN 14511 bzw.
Truma-Prüfbedingungen
Bezeichnung
Saphir compact, Komfort-Luftkonditionierer
Abmessungen (L x B x H)
560 x 400 x 290 mm
Gewicht
20 kg
Spannungsversorgung
230 V – 240 V ~, 50 Hz
Maximale Kühlleistung
1800 W
Anlaufstrom
15 A (150 ms)
Stromaufnahme
2,8 A / 35 °C
Schutzart
IP X5 (im eingebauten Zustand)
Volumenstrom (Kaltluft)
max. 310 m³/h
Kältemittel
R 407C / 0,39 kg
Enthält vom Kyoto-Protokoll erfasste fluorierte Treibhausgase.
Hermetisch geschlossen.
Treibhauspotential (GWP)
1774
CO-Äquivalent
691,9 kg
Maximale Neigung des Fahrzeuges während des
Betriebes
8 %
Einsatzgrenzen
+16 °C bis +40 °C
– Unter +16 °C verhindert ein Raumluftsensor den Betrieb des
Kompressors.
– Ein Vereisungssensor verhindert unzulässige Eisbildung am
Verdampfer.
– Ein Temperaturschalter verhindert zu hohen Strom und zu
hohe Temperatur am Kompressor.
E24 10R-040991
Technische Änderungen vorbehalten!
Verdampfer
Verflüssiger
Umluft-
Ansaugung
von innen
Kaltluft-
Austritt
Versorgungs-
luft-Zufuhr
von außen
Versorgungsluft-
Abgang nach
außen-unten
Drossel
Kompressor
Niederdruckseite
Hochdruckseite
Gebläse
Gebläse
Filter

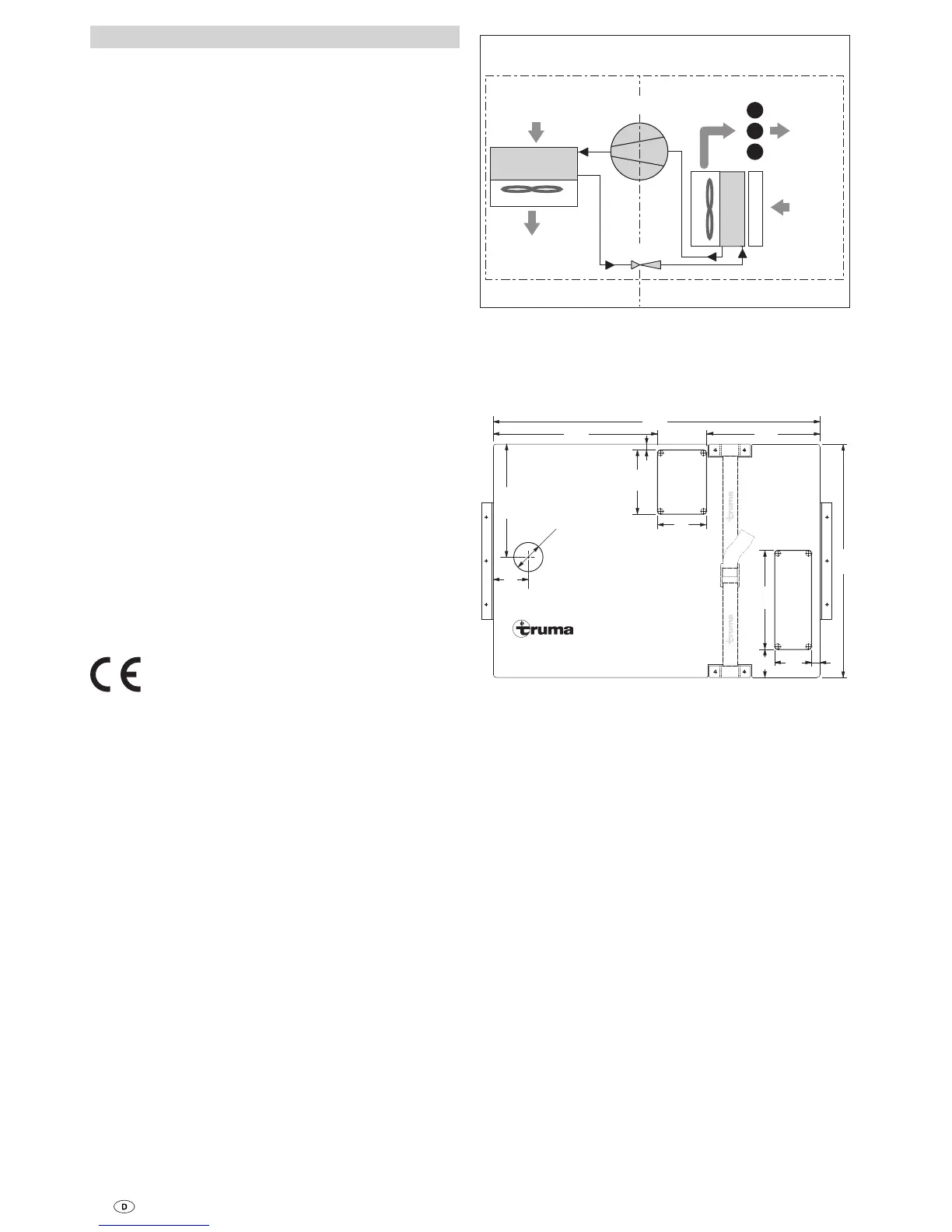

Funktionsschema
Bild 14
Maße für den Einbau
Maße in mm.
Ø 50
KO
Saphir compact
LA
HW
HW
LE
560
170
281 195
400
193,5
60
84
63
15
110
45
10
Bild 15
Hersteller-Garantieerklärung
(Europäische Union)
1. Umfang der Herstellergarantie
Truma gewährt als Hersteller des Gerätes dem Verbraucher
eine Garantie, die etwaige Material- und/oder Fertigungsfehler
des Gerätes abdeckt.
Diese Garantie gilt in den Mitgliedsstaaten der europäischen
Union sowie in den Ländern Island, Norwegen, Schweiz und
Türkei. Verbraucher ist die natürliche Person, die als erstes das
Gerät vom Hersteller, OEM oder Fachhändler erworben hat und
es nicht im Rahmen einer gewerblichen oder selbständigen
beruflichen Tätigkeit weiterveräußert oder bei Dritten installiert.
Die Herstellergarantie gilt für die oben genannten Mängel, die
innerhalb der ersten 24 Monate seit Abschluss des Kaufvertra-
ges zwischen dem Verkäufer und dem Verbraucher eintreten.
Der Hersteller oder ein autorisierter Servicepartner wird sol-
che Mängel durch Nacherfüllung, das heißt nach seiner Wahl
durch Nachbesserung oder Ersatzlieferung, beseitigen. Defekte
Teile gehen in das Eigentum des Herstellers bzw. des autorisier-
ten Servicepartners über. Sofern das Gerät zum Zeitpunkt der
Mangelanzeige nicht mehr hergestellt wird, kann der Hersteller
im Fall einer Ersatzlieferung auch ein ähnliches Produkt liefern.
Leistet der Hersteller Garantie, beginnt die Garantiefrist hin-
sichtlich der reparierten oder ausgetauschten Teile nicht von
neuem, sondern die alte Frist läuft für das Gerät weiter.
