Truma Saphir compact Operating And Installation Instructions

64
– Hvis ekstrabatteriets spænding under driften af klimasy-
stemet falder til under 10,8 V, så frakobler klimasystemet
med omformer helt, for ikke at aflade batteriet yderlige-
re. På IR-modtageren lyser derfor ingen rød LED som
fejlmeddelelse.
Først efter opladning af ekstrabatteriet (via 12 V) kan klima-
systemet med omformeren atter tilkobles via fjernbetjenin-
gen (der sker ingen automatisk genstart).
Klimasystemet kører videre og omformeren frakobler, når der
tilsluttes netspænding (tilslutning a – til indgangsspænding fra
det lokale net, se »Driftstilstand 3«).
Driftstilstand 2
via generatoren med 12 V
(køretøjsmotor kører, generator leverer D+ = 12 V)
Ekstra- og starterbatteri er koblet parallelt via afskærings-
relæet. Relæet aktiveres vha. D+ fra generatoren (eller
D+ reserve).
Tænd klimasystemet Saphircompact via fjernbetjeningen.
– Hvis spændingen for ekstrabatteriet ved tilkoblingen ligger
over 12 V, startes klimasystemet Saphir compact.
Driften af klimasystemet er muligt i fuldt omfang.
– Hvis klimasystemet kører og køretøjet så slukkes, skiftes der
efter fornyet start af køretøjet om på det trin, der er indstillet
på fjernbetjeningen. Omskiftningen styres via D+ signalet.
Tip
For at skåne batteriet eller anvende generatorens ladestrøm
frakobles de elektriske forbrugere, hvis det er muligt (skift
f.eks. køleskab til gasdrift).
– Ved frakobling af motoren frakobler klimasystemet og om-
formeren. Den grønne LED på IR-modtageren blinker kort.
– Hvis spændingen ved starterbatteriet falder til under
11,7 V eller ved ekstrabatteriet til under 10,8 V, under
driften, så frakobler klimasystemet med omformer helt, så
batteriet ikke aflades yderligere. På IR-modtageren lyser
derfor ingen rød LED som fejlmeddelelse.
Først efter opladning af ekstrabatteriet / startbatteriet (via 12 V)
kan klimasystemet med omformeren atter tilkobles via fjernbe-
tjeningen (der sker ingen automatisk genstart).
Klimasystemet og omformeren frakobler, når der tilsluttes net-
spænding (tilslutning a – til indgangsspænding fra det lokale
net, se »Driftstilstand 3«). Den røde LED på IR-modtageren
lyser. Klimasystemet skal tilkobles på ny via fjernbetjeningen.

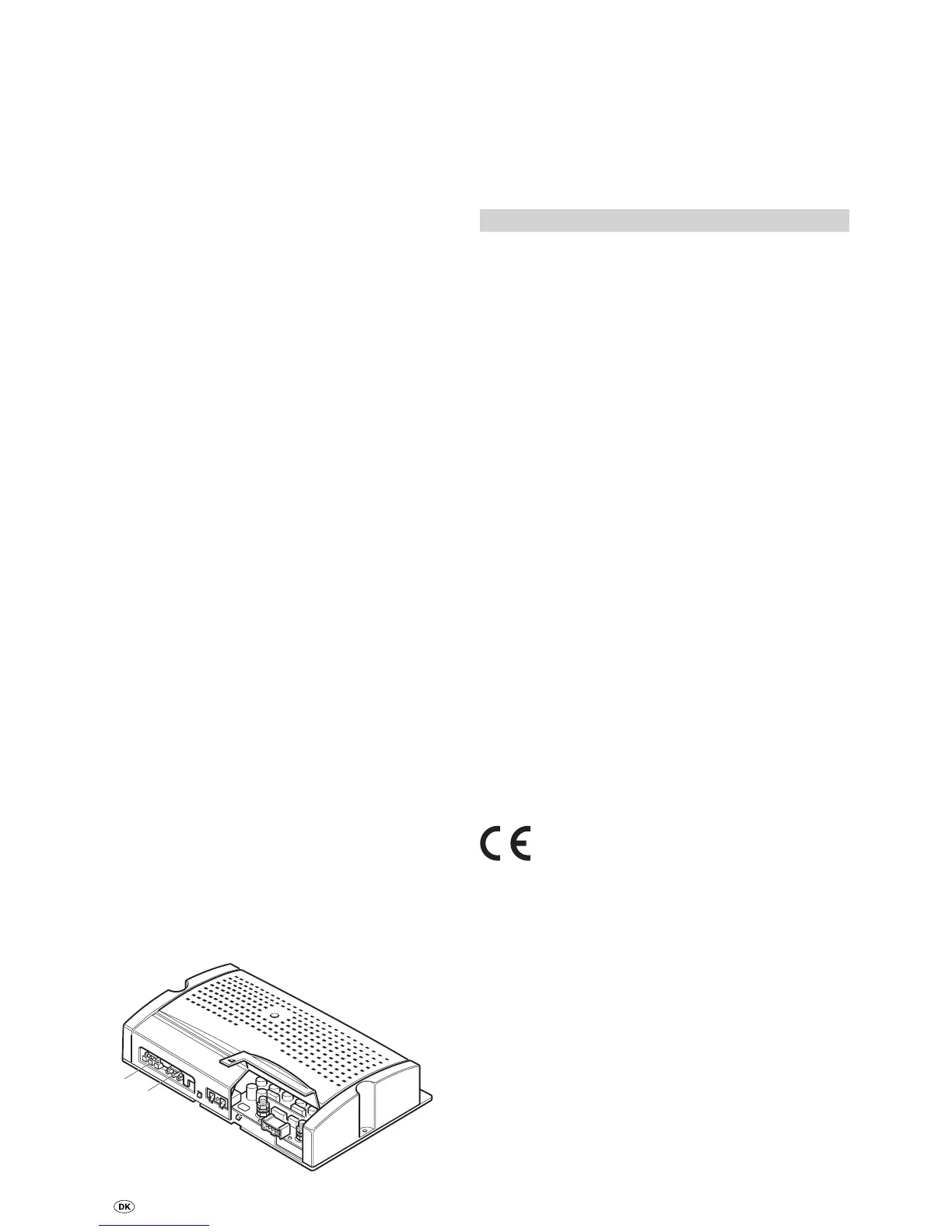

Driftstilstand 3
via lokalt net med 230 V ~
De 230 V ~ lokalt net slibes igennem fra stikforbindelse (a) via
et relæ i omformeren til stikforbindelse (c). Omformeren forbli-
ver frakoblet. Klimasystemet kan nu anvendes i alle køletrin.
c
a
Fig. 13
Klimasystemet med omformer frakobler i følgende tilfælde:
– Lokalt net svigter
– Tilslutning (a) for indgangsspænding fra lokalt net frakobles
Den røde LED på IR-modtageren lyser. Klimasystemet skal
tilkobles på ny via fjernbetjeningen.
Hvis 230 V ~ lokalt net svigter, tilkobles omformeren ikke
automatisk, for at forhindre en utilsigtet afladning af batteriet.
Tekniske data
Registreret i overensstemmelse med EN 14511 og
Truma-kontrolbetingelser
Betegnelse:
Saphir compact, Komfort-airconditionanlæg
Mål (l x b x h):
560 x 400 x 290 mm
Vægt:
20 kg
Spændingsforsyning:
230 V – 240 V ~, 50 Hz
Maksimal køleeffekt:
1800 W
Startstrøm:
15 A (150 ms)
Strømforbrug:
2,8 A / 35 °C
Kapslingsklasse:
IP X5 (i monteret tilstand)
Volumenstrøm (kold luft):
maks. 310 m³/h
Kølemiddel:
R 407C / 0,39 kg
Indeholder fluorholdige drivhusgasser omfattet af Kyoto-pro-
tokollen. Hermetisk lukket.
Globalt opvarmningspotentiale (GWP):
1774
CO-ækvivalent
691,9 kg
Maksimal hældning på køretøjet under drift:
8 %
Temperaturforhold:
+16 °C til +40 °C
– Under +16°C forhindrer en rumluftsensor driften af
kompressoren.
– En tilisningsbeskyttelsessensor forhindrer ikke-tilladt isdan-
nelse på fordamperen.
– En temperaturkontakt forhindrer for høj strøm og for høj
temperatur ved kompressoren.
E24 10R-040991
Ret til tekniske ændringer forbeholdes!

Truma Saphir compact Specifications

General

Cooling Capacity	1800 W
Power Consumption	2.8 A
Weight	20 kg
Dimensions	560 x 400 x 290 mm
Operating Voltage	230 V
Noise Level	52 dB
