Truma Saphir compact Operating And Installation Instructions

75
Drift av klimatsystemet Saphir compact
med växelriktaren TG 1000 sinus
För elektrisk anslutning av växelriktaren (art.nr 40090-81000)
krävs Trumas ”ElektrikSet” (elset – art.nr 40090-23100) samt
”KlimaSet” (klimatset – art.nr. 40090-25900). Kopplings-
schema och anvisningar för anslutningen bifogas varje set.
Driftsätt för växelriktaren TG 1000 sinus med
klimatsystemet Saphir compact
När klimatsystemet startats styrs växelriktaren av klima-
telektroniken. Klimatsystemet kontrollerar med korta mel-
lanrum växelriktarens och den anslutna elförsörjningens status
(D+ på generatorn, start- och tillsatsbatteriet samt elnätet).
När klimatsystemet Saphir compact drivs med
växelriktaren TG 1000 sinus är följande driftlägen möjliga:
Driftläge 1
via tillsatsbatteri med 12 V
(fordonsmotorn avslagen, generatorns D+ är 0 V).
Starta klimatsystemet Saphir compact med fjärrkontrollen
– Om tillsatsbatteriets spänning ligger över 12 V, startar
klimatsystemet Saphir compact.
Fläktdriften Cirkulationsluft är endast möjlig med fläkt-
nivåerna låg eller hög.
– Om tillsatsbatteriets spänning ligger under 12 V lyser den
röda LED-lampan på IR-mottagaren. Klimatsystemet startar
inte. Återställ genom att koppla från klimatsystemet.
– Klimatsystemet kan inte startas med växelriktaren via fjärr-
kontrollen igen förrän tillsatsbatteriet laddats (över 12 V)
(ingen automatisk återstart sker).
– Om tillsatsbatteriets spänning under drift av klimatsyste-
met sjunker under 10,8 V, kopplas klimatsystemet med
växelriktaren bort helt för att inte batteriet skall urladdas
ytterligare. På IR-mottagaren lyser då ingen röd lysdiod
som felvisning.
Klimatsystemet kan inte startas med växelriktaren via fjärr-
kontrollen igen förrän tillsatsbatteriet laddats (över 12 V)
(ingen automatisk återstart sker).
Klimatsystemet startar igen och växelriktaren frånkopplas, om
en kontakt sätts i anslutningen (anslutning a – för ingångs-
spänning från elnätet, se ”Driftläge 3”).
Driftläge 2
via generator med 12 V
(fordonsmotorn går, generatorn levererar D+ = 12 V)
Tillsats- och startbatteriet är parallellkopplade via ett brytrelä.
Reläet styrs av generatorns D+ (resp. D+ reserv).
Starta klimatsystemet Saphir compact med fjärrkontrollen.
– Om tillsatsbatteriets spänning ligger över 12 V, startar
klimatsystemet Saphir compact.
Klimatsystemet kan drivas i full omfattning.
– Om fordonet stannas medan klimatsystemet är i gång,
kopplas det in igen på samma nivå som ställdes in på fjärr-
kontrollen när fordonet startades. Omkopplingen styrs via
D+ signalen.
Tips
För att spara batterierna och för att utnyttja generatorns
laddström bör elförbrukarna om möjligt frånkopplas (t.ex.
kan kylskåpet kopplas om till gasdrift).
– När motorn stängs av frånkopplas klimatsystemet och väx-
elriktaren. Den gröna LED-lampan på IR-mottagaren blinkar
kort.
– Om startbatteriets spänning sjunker under 11,7 V eller
om tillsatsbatteriets spänning sjunker under 10,8 V
under driften kopplas klimatsystemet med växelriktaren bort
helt för att inte batteriet skall urladdas ytterligare. På IR-mot-
tagaren lyser då ingen röd LED-lampa som felvisning.
Klimatsystemet kan inte startas med växelriktaren via fjärr-
kontrollen igen förrän tillsatsbatteriet / startbatteriet laddats
(över 12 V) (ingen automatisk återstart sker).
Klimatsystemet och växelriktaren frånkopplas, om en kon-
takt sätts i anslutningen (anslutning a – för ingångsspänning
frånelnätet, se ”Driftläge 3”). Den röda LED-lampan på
IR-mottagaren lyser. Klimatsystemet måste startas på nytt
med fjärrkontrollen.

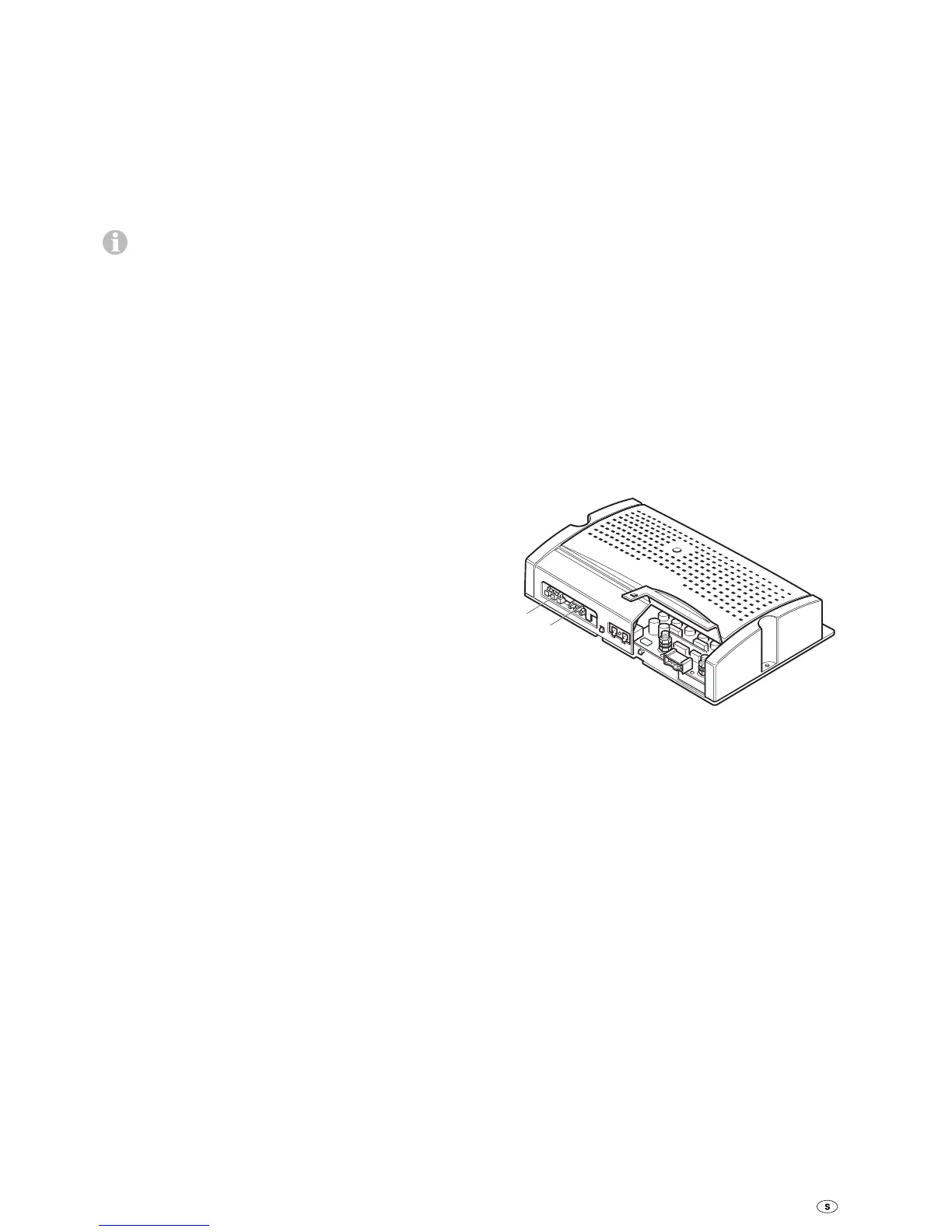

Driftläge 3
via elnät med 230 V~
Anslutningen till elnätet 230 V~ slingkopplas från kontakt (a)
via ett relä i växelriktaren till kontakt (c). Växelriktaren förblir
frånkopplad. Klimatsystemet kan nu drivas i alla kylnivåer.
c
a
Bild 13
I följande fall frånkopplas klimatsystemet med växelriktaren:
– Strömavbrott i elnätet.
– Om nätanslutningen (a) lossas.
Den röda LED-lampan på IR-mottagaren lyser. Klimatsystemet
måste startas på nytt med fjärrkontrollen.
Vid avbrott i 230 V~ elnätet kopplas växelriktaren inte in
automatiskt; detta för att förhindra oavsiktlig urladdning av
batteriet.

Truma Saphir compact Specifications

General

Cooling Capacity	1800 W
Power Consumption	2.8 A
Weight	20 kg
Dimensions	560 x 400 x 290 mm
Operating Voltage	230 V
Noise Level	52 dB
