Elektrisk tilslutning 230 V og tilslutning
IR-modtager
Elektrisk tilslutning af 230 V må kun udføres af en
fagmand (i Tyskland f.eks. iht. VDE 0100, del 721 eller
lEC60364-7-721). De her anførte anvisninger er ikke en opfor-
dring til private om selv at forsøge elektrisk tilslutning, men er
derimod ekstra information til en fagmand!
Etablér forbindelse til nettet via det 150 cm lange tilslut-
ningskabel (20) til et køretøj med en sikring på 10 A.
Vær opmærksom på, at tilslutning sker med de korrekte
kabelfarver!
20
18
19
17

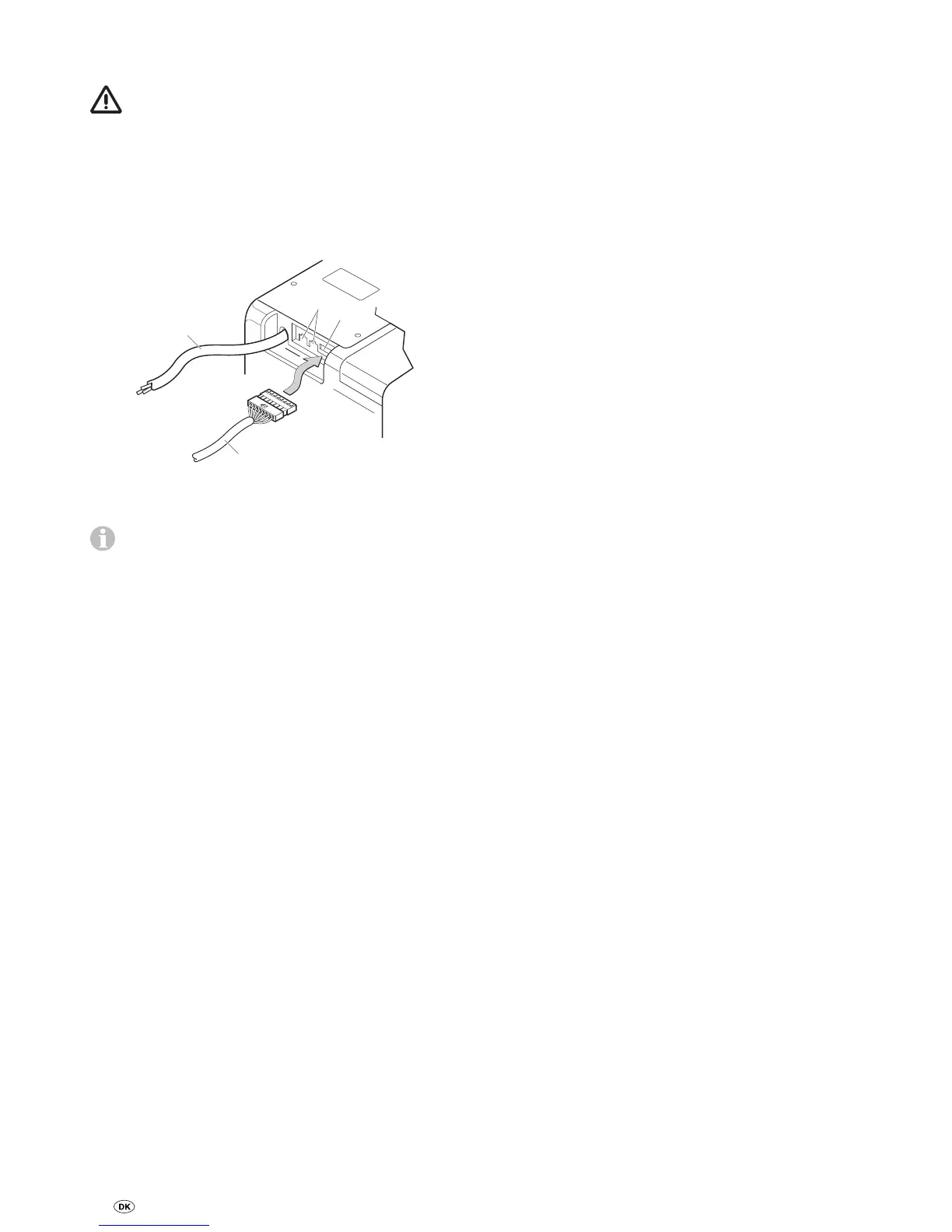

Fig. 20
Isæt IR-modtagerkablets (17) stik i stikdåsen (19).
Tilslutningen (18) skal bruges, når klimasyste-
met Saphir compact drives via en omformer
TrumaTG 1000 sinus (Com-tilslutning / kommunikation).
Kablerne skal have så meget spil, at anlægget med tilsluttede
kabler kan trækkes ud af det dobbelte gulv. Alle kabler skal
sikres med spændebånd!
Ved vedligeholdelses- og reparationsarbejder skal der på køre-
tøjssiden være en skilleanordning, der totalt bryder spændin-
gen, med minimum 3,5 mm kontaktafstand.
Funktionskontrol / holder til
IR-fjernbetjeningen
Placér holderen til IR-fjernbetjeningen så tæt på IR-modtage-
ren (12) som muligt, så klimasystemet fungerer uden at tage
fjernbetjeningen ud af holderen.
Kontroller afslutningsvis alle anlæggets funktioner iht.
brugsanvisningen.
Brugsanvisningen skal udleveres til indehaveren af køretøjet.
