Truma Saphir compact Operating And Installation Instructions

76
Tekniska data
Fastställda i enlighet med EN 14511 resp. Truma
provningsvillkor
Beteckning
Saphir compact, komfort-luftkonditionering
Mått (L x B x H)
560 x 400 x 290 mm
Vikt
20 kg
Spänningsförsörjning
230 V – 240 V ~, 50 Hz
Max. kyleffekt
1800 W
Startström
15 A (150 ms)
Strömförbrukning
2,8 A / 35 °C
Kapslingsklass
IP X5 (monterad)
Volymström (kylluft)
Max. 310 m³/h
Köldmedium
R 407C / 0,39 kg
Innehåller sådana fluorerade växthusgaser som omfattas av
Kyotoprotokollet. Hermetiskt sluten.
Global uppvärmningspotential (GWP)
1774
CO-ekvivalenter
691,9 kg
Fordonets maximala lutning under drift
8 %
Temperaturintervall
+16 °C till +40 °C
– Under +16 °C förhindrar rumstemperatursensorn att kom-
pressorn startar.
– Antifryssensorn förhindrar otillåten isbildning på förångaren.
– Temperaturbrytaren förhindrar för hög ström och för hög
temperatur på kompressorn.
E24 10R-040991
Rätt till tekniska ändringar förbehålls!
Förångare
Kondensor
Insug av
cirkulations-
luft inifrån
Utlopps-
öppning
kylluft
Tillförsel av
försörjningsluft
utifrån
Utgång för
försörjningsluft
utåt och nedåt
Strypventil
Kompressor
Lågtryckssida
Högtryckssida
Fläkt
Fläkt
Filter

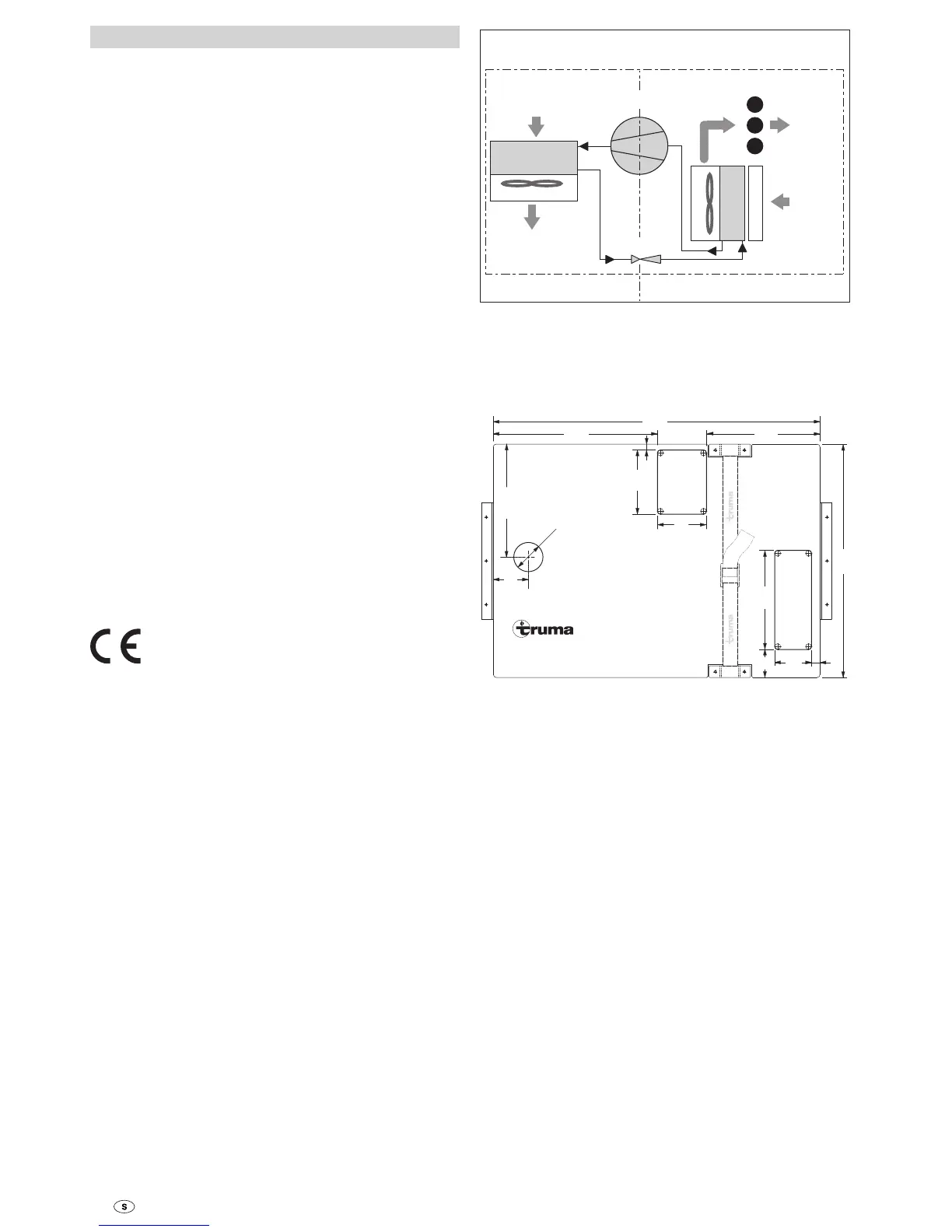

Funktionsschema
Bild 14
Mått för montering
Mått i mm
Ø 50
KO
Saphir compact
LA
HW
HW
LE
560
170
281 195
400
193,5
60
84
63
15
110
45
10
Bild 15
Tillverkarens garantivillkor
(Europeiska unionen)
1. Tillverkargarantins omfattning
Som tillverkare av enheten ger Truma konsumenten en garanti
som täcker eventuella material- och/eller produktionsfel på
enheten.
Denna garanti gäller i Europeiska unionens medlemsstater
samt i länderna Island, Norge, Schweiz och Turkiet. Som
konsument räknas en fysisk person som har köpt enheten
direkt från tillverkaren, en originaldelstillverkare eller från
fackhandeln och som inte har sålt den vidare inom ramen för
en yrkesverksamhet eller självständig affärsverksamhet eller
installerat den hos tredje person.
Tillverkargarantin gäller för brister enligt ovan, som uppträder
inom 24 månader efter undertecknande av köpeavtalet mellan
försäljaren och konsumenten. Tillverkaren eller en auktorise-
rad servicepartner åtgärdar sådana brister antingen genom
reparation eller genom ersättningsleverans enligt eget val.
Defekta delar återgår i tillverkarens eller den auktoriserade
servicepartnerns ägo. Om enheten har slutat att tillverkas vid
tiden för bristanmälan, kan tillverkaren i händelse av ersätt-
ningsleverans leverera en liknande produkt.

Truma Saphir compact Specifications

General

Cooling Capacity	1800 W
Power Consumption	2.8 A
Weight	20 kg
Dimensions	560 x 400 x 290 mm
Operating Voltage	230 V
Noise Level	52 dB
