Truma Saphir compact Operating And Installation Instructions

42
Funzionamento del sistema di
condizionamento Saphir compact con
l’invertitore TG 1000 sinus
Per il collegamento elettrico dell’invertitore (n° art.
40090-81000), sono necessari il «Kit elettrico» (n°art.
40090-23100) e il «Kit condizionamento» (n° art.
40090-25900). Ogni kit è completo di schema di collegamento
e relativa descrizione.
Modalità di funzionamento dell’invertitore
TG1000 sinus con il sistema di
condizionamento Saphir compact
L’invertitore viene azionato dopo aver acceso il sistema
di condizionamento per mezzo della centralina elettroni-
ca di quest’ultimo. Il sistema di condizionamento verifica gli
stati di funzionamento dell’invertitore e dell’alimentazione elet-
trica collegata a brevi intervalli di tempo (D+ dell’alternatore,
batteria di avviamento/batteria supplementare e rete locale).
Se il sistema di condizionamento Saphir compact viene
fatto funzionare insieme all’invertitore TG 1000 sinus,
sono possibili i seguenti stati di funzionamento:
Stato di funzionamento 1
tramite la batteria supplementare da 12 V
(motore veicolo spento, D+ dell’alternatore è 0 V).
Accendere il sistema di condizionamento Saphir compact con
il telecomando.
– Se, all’accensione, la tensione della batteria supplementare
è superiore a 12V, il sistema di condizionamento Saphir
compact si avvia.
Il ventilatore può funzionare solo in ricircolo alla veloci-
tà bassa o alta.
– Se la tensione della batteria supplementare è inferiore a
12 V, si accende il LED rosso sul ricevitore IR. Il sistema di
condizionamento non si accende. Per resettare, spegnere il
sistema di condizionamento.
– Solo dopo aver caricato la batteria supplementare (oltre
12 V) è possibile riavviare il sistema di condizionamen-
to con l’invertitore tramite il telecomando (non si riavvia
automaticamente).
– Se, durante il funzionamento del sistema di condizionamen-
to, la tensione della batteria supplementare scende sotto
10,8 V, il sistema di condizionamento e l’invertitore si spen-
gono completamente per non scaricare ulteriormente la
batteria. È per questo motivo che il LED rosso sul ricevitore
IR non si accende per segnalare un guasto.
Solo dopo aver caricato la batteria supplementare (oltre
12 V) è possibile riavviare il sistema di condizionamen-
to con l’invertitore tramite il telecomando (non si riavvia
automaticamente).
Applicando tensione di rete (collegamento a – per la tensione
in ingresso dalla rete locale, v. «stato di funzionamento 3»), il
sistema di condizionamento continua a funzionare e l’inverti-
tore si spegne.
Stato di funzionamento 2
tramite l’alternatore a 12 V
(Il motore del veicolo è acceso, l’alternatore fornisce D+ = 12 V)
La batteria di avviamento e quella supplementare sono colle-
gate in parallelo tramite il relè disgiuntore, che viene azionato
dall’alternatore tramite D+ (o D+ di riserva).
Accendere il sistema di condizionamento Saphir compact con
il telecomando.
– Se, all’accensione, la tensione della batteria supplementare
è superiore a 12V, il sistema di condizionamento Saphir
compact si avvia.
Il sistema di condizionamento può funzionare senza
limitazioni.
– Se, mentre il sistema di condizionamento è in funzione, si
spegne il veicolo, alla riaccensione di quest’ultimo l’appa-
recchio si avvia alla velocità impostata sul telecomando. Il
processo di commutazione viene comandato dall’alternato-
re tramite il segnale D+.
Consiglio
Per risparmiare le batterie e utilizzare la corrente di carica
dell’alternatore, se possibile spegnere le utenze elettriche
(ad es. commutare il frigorifero nella modalità di funziona-
mento a gas).
– Spegnendo il motore, il sistema di condizionamento e l’in-
vertitore si disattivano. Il LED verde sul ricevitore IR lampeg-
gia brevemente.
– Se, durante il funzionamento, la tensione scende sotto
11,7 V sulla batteria di avviamento o 10,8 V sulla bat-
teria supplementare, il sistema di condizionamento con
l’invertitore si spegne completamente per non scaricare ul-
teriormente la batteria. È per questo motivo che il LED ros-
so sul ricevitore IR non si accende per segnalare un guasto.
Solo dopo aver caricato la batteria supplementare / batteria
di avviamento (oltre 12 V), è possibile riaccendere il sistema
di condizionamento con l’invertitore tramite il telecomando
(non si riavvia automaticamente).
Applicando tensione di rete (collegamento a – per la tensione
in ingresso dalla rete locale, v. «stato di funzionamento 3»), il
sistema di condizionamento e l’invertitore si spengono. Il LED
rosso sul ricevitore IR si accende. Il sistema di condiziona-
mento deve essere riacceso con il telecomando.

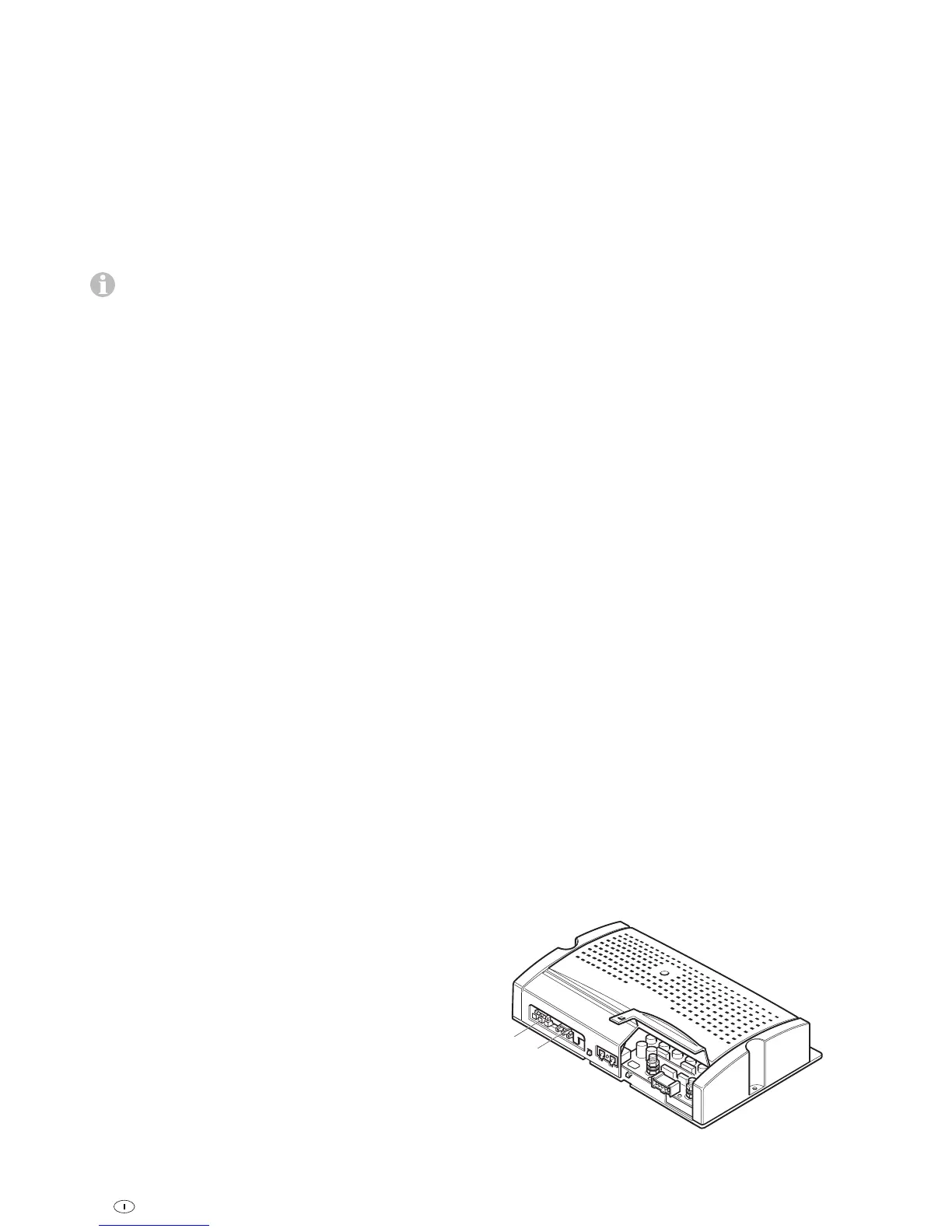

Stato di funzionamento 3
tramite rete locale a 230 V~
I 230 V~ della rete locale vengono trasportati dal connettore
a spina (a) al connettore a spina (c) tramite un relè situato
nell’invertitore. L’invertitore rimane spento. A questo punto, il
sistema di condizionamento può funzionare a tutte le velocità
di raffreddamento.
c
a
Figura 13

Truma Saphir compact Specifications

General

Cooling Capacity	1800 W
Power Consumption	2.8 A
Weight	20 kg
Dimensions	560 x 400 x 290 mm
Operating Voltage	230 V
Noise Level	52 dB
