Truma Saphir compact Operating And Installation Instructions

63
Bortskaffelse
Inden en defekt fjernbetjening bortskaffes, skal batterierne
tages ud og bortskaffes på en miljørigtig måde.
Anlægget skal bortskaffes i overensstemmelse med de admi-
nistrative bestemmelser i det pågældende anvendelsesland.
De nationale forskrifter og love (i Tyskland f.eks. bestemmel-
serne om udrangerede køretøjer) skal overholdes.

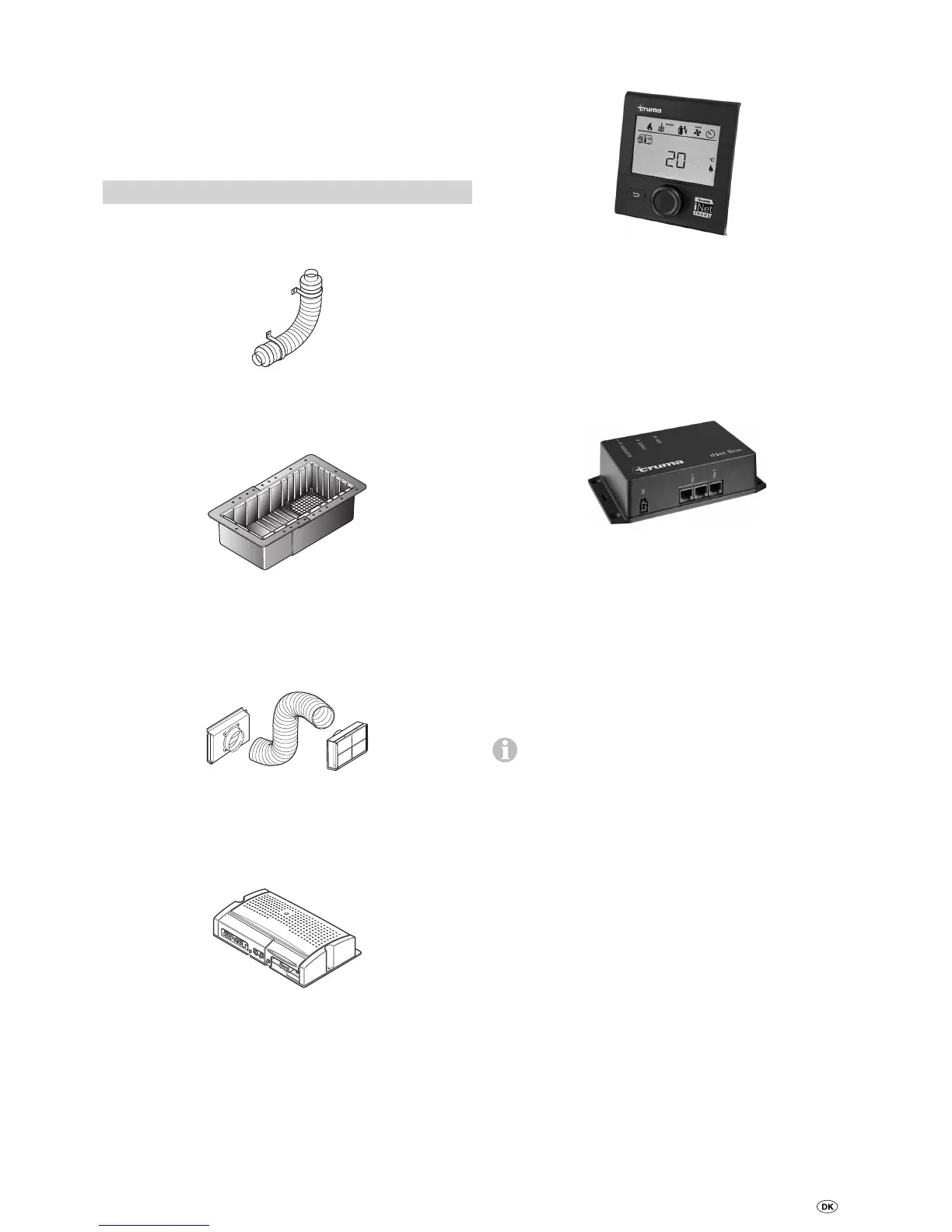

Tilbehør
Lyddæmper til montering i koldluftrøret, til ekstra lyddæmp-
ning i opholdsrummet
(art.-nr. 40040-60100).
Fig. 7
Udblæsningskanal til ekstra støjreduktion uden for opholds-
rummet. Montering under køretøjet
(art.-nr. 40040-32500).
Fig. 8
Den fleksible rumluftindsugning muliggør montering af klima-
systemet i rum, der er afskærmet fra kabinen (f.eks. dobbelt
gulv eller integreret garage), og forhindrer indsugning af for-
urenet luft
(art.-nr. 40090-59100).
Fig. 9
Omformer TG 1000 sinus til drift af Saphir compact med
230 V ~ fra 12 V batterinettet (art.-nr. 40090-81000).
De nødvendige kabelsæt til drift med klimasystemet skal
bestilles
Fig. 10
Truma CP plus
Digital betjeningsdel Truma CP plus med klimaautoma-
tik til de iNet-kompatible Truma varmeanlæg Combi og
Truma klimasystemer Aventa eco, Aventa comfort (fra
serienummer 24084022 – 04/2013), Saphir comfort RC og
Saphircompact (fra serienummer 23091001 – 04/2012)
– Funktionen »klimaautomatik« styrer automatisk varmean-
læg og klimasystem til den ønskede temperatur i køretøjet.
– Kan udvides med TrumaiNet Box. Dermed kan alle
TIN-Bus-kompatible Truma-anlæg også styres via Truma
App’en.
Bild 11
Truma iNet Box
Truma iNet Box til nem netsammenkobling af Truma-anlægge-
ne og styringen med smartphone eller tablet via app.
– Enkel montering og idrifttagning pr. Truma App
– Kan udvides med update-funktion og er dermed
fremtidssikret
Bild 12
Drift med klimasystemet Saphircompact med omformer
TG1000sinus
Til elektrisk tilslutning af omformeren (art.-nr. 40090-81000)
kræves ElektrikSet (art.-nr. 40090-23100) samt KlimaSet
(art.-nr. 40090-25900). Et tilslutningsskema og en beskrivelse
af tilslutningen er vedlagt det pågældende sæt.
Driftsmodi for omformer TG1000sinus med
klimasystemet Saphircompact
Omformeren styres af klimaelektronikken efter tilkobling
af klimasystemet. Klimasystemet kontrollerer i korte
intervaller tilstandene for omformeren og den tilsluttede elek-
triske forsyning (D+ for generatoren, starter-, ekstrabatteri og
det lokale net).
Hvis klimasystemet Saphircompact drives med
omformer TG 1000sinus, er der mulighed for følgende
driftstilstande:
Driftstilstand 1
via ekstrabatteriet med 12 V
(køretøjsmotor fra, D+ for generatoren er 0 V).
Tænd klimasystemet Saphircompact via fjernbetjeningen.
– Hvis spændingen for ekstrabatteriet ved tilkoblingen ligger
over 12 V, startes klimasystemet Saphir compact.
Der er kun mulighed for ventilatordrift cirkulationsluft
med blæsertrinnene lavt og højt.
– Hvis ekstrabatteriets spænding ligger under 12 V lyser den
røde LED på IR-modtageren. Klimasystemet starter ikke.
Ennulstilling sker via frakobling af klimasystemet.
– Først efter opladning af ekstrabatteriet (via 12 V) kan klima-
systemet med omformeren atter tilkobles via fjernbetjenin-
gen (der sker ingen automatisk genstart).

Truma Saphir compact Specifications

General

Cooling Capacity	1800 W
Power Consumption	2.8 A
Weight	20 kg
Dimensions	560 x 400 x 290 mm
Operating Voltage	230 V
Noise Level	52 dB
