Abgasführung
Für die Heizung Trumatic E 2400 E darf für den Einbau mit
Wandkamin nur das Truma Abgasrohr AA 24 (Art.-Nr. 39420-
00) und das Verbrennungsluft-Zuführungsrohr ZR 24 (Art.-Nr.
39440-00) verwendet werden, da das Gerät nur mit diesen
Rohren geprüft und zugelassen ist.
Nach jeder Demontage der Abgasführung muss ein
neuer O-Ring montiert werden!
Zulässige Rohrlängen
1. Inneneinbau mit Wandkamin
(siehe Einbauvarianten 1, Seite 2):
Rohrlängen bis max. 70 cm können beliebig steigend
oder mit einem Gefälle von max. 30 cm verlegt werden.
Rohrlängen von 70 cm bis max. 150 cm müssen stei-
gend mit einem Steigungswinkel von mind. 45° verlegt
werden.
2. Unterflurmontage mit Wandkamin
(siehe Einbauvariante 2, Seite 2):
Kamin-Doppelrohr Länge max. 70 cm,
Verlegung beliebig steigend oder bis zu 30 cm fallend.
Inneneinbau mit Wandkaminset
Siehe Einbauvarianten Bild 1 (Seite 2).
Montage des Wandkamins
Wandkamin an einer möglichst geraden Fläche montieren, die
allseitig vom Wind umströmt werden kann. Öffnung (8) mit
Ø 70 mm bohren (bei Hohlräumen im Bereich der Kaminboh-
rung mit Holz ausfüttern). Abdichtung erfolgt mit beigelegter
Gummidichtung (10). Bei strukturierten Oberflächen mit plas-
tischem Karosserie-Dichtmittel – kein Silikon – bestreichen.

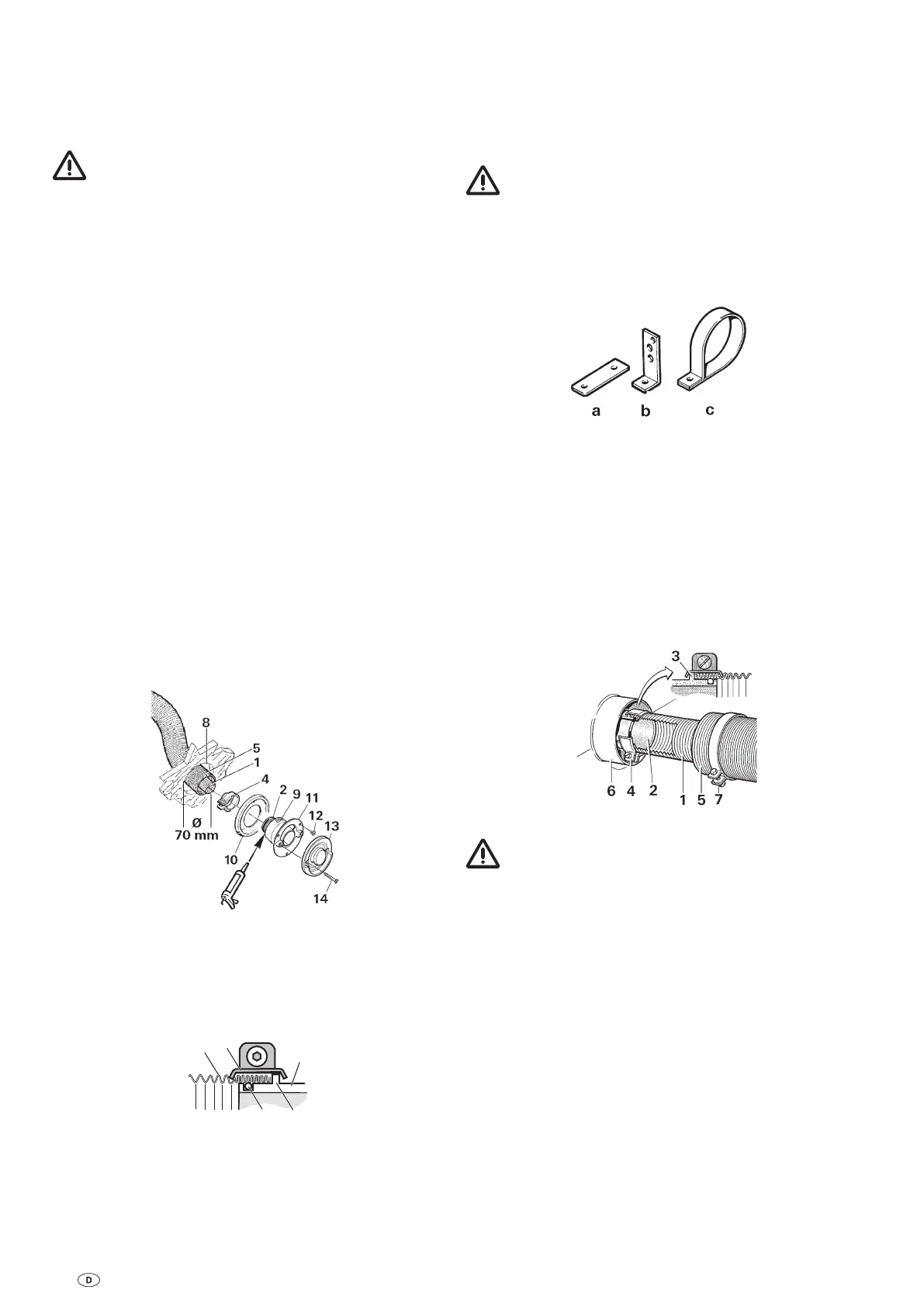

Bild 12
Bei größeren Wandstärken zuerst Abgasdoppelrohr von au-
ßen am Kamin anschließen.
Gummidichtung (10) und Schelle (4) auf das Kamininnenteil
(11) schieben.
1
4
2
32a
Bild 13
Abgasrohr (1) am Anfang zusammenstauchen, dass Windung
an Windung liegt, über den O-Ring (2a) auf den Stutzen (2) bis
zum Bund (3) schieben (die Kamin-Abwinkelung zeigt nach
oben) und Schelle (4) so festschrauben, dass der Bördelrand
der Schelle um den Bund greift.
Gezahnten Stutzen (9) mit plastischem Karosseriedichtmittel
–kein Silikon! – bestreichen und Verbrennungsluft-Zufüh-
rungsrohr (5) darüber schieben.
Kamininnenteil (11) mit 3 Schrauben (12) befestigen (Ein-
baulage beachten! Der Truma Schriftzug muss unten sein).
Kaminaußenteil (13) aufsetzen und mit 2 Schrauben (14)
anschrauben.
Nach jeder Demontage muss ein neuer O-Ring montiert
werden!
Befestigung der Heizung
Je nach Einbaulage Heizung mit Befestigungsbügel (a) oder
Befestigungswinkeln (b) fest anschrauben.
Bild 14
Abgasdoppelrohr ggf. mit Rohrschelle ZR 24 (c) an der Wand
befestigen (Teile im Beipack).
Doppelrohranschluss an die Heizung
Abgasrohr (1) am Anfang zusammenstauchen, dass Windung
an Windung liegt. Schelle (4) über das Abgasrohr (1) schie-
ben. Abgasrohr über den O-Ring auf den Stutzen (2) bis zum
Bund (3) schieben. Mit Schelle (4) so befestigen, dass der
Bördelrand der Schelle um den Bund greift. Verbrennungsluft-
Zuführungsrohr (5) auf Stutzen (6) mit Schelle (7) befestigen.
Bild 15
Nach jeder Demontage muss ein neuer O-Ring montiert
werden!
