Drucksensor Serie PS…
9 Beschreibung der Schaltfunktionen
Hysterese
Diese Funktion realisiert einen stabilen
Schaltzustand, unabhängig von systembe-
dingten Druckschwankungen um den ein-
gestellten Sollwert.
Der Schaltbereich wird vom Anwender über
einen Schaltpunkt (SP) und einen Rück-
schaltpunkt (rP) festgelegt.
Fenster
Mit dieser Funktion realisiert man
einen Bereich, in dem der Schalter
einen definierten Schaltzustand an-
nimmt.
Der Schaltbereich wird vom Anwen-
der über eine obere Fenstergrenze
(FH) und eine untere Fenstergrenze
(FL) festgelegt.
Die Mindesthysterese zwischen SP und rP oder FH und FL beträgt 0,5 % des
Nenndruckbereiches.
Die Veränderung von SP (FH) sorgt gleichzeitig für das Nachziehen von rP (FL).

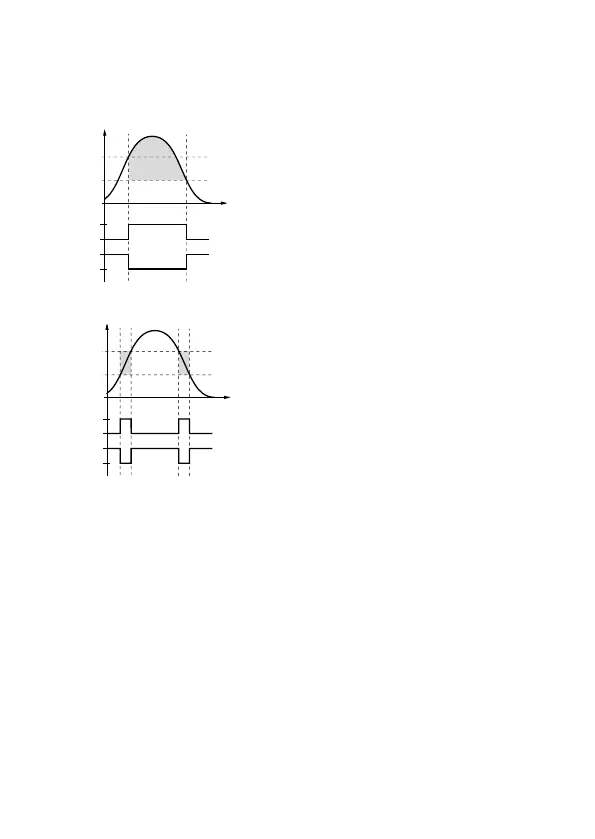

P
FH
1
FL
t
0
1
0
Fno
Fnc
Gutbereich
acceptable range
P
SP
1
rSP
t
0
1
0
Hno
Hnc
Hysterese
hysteresis
