11

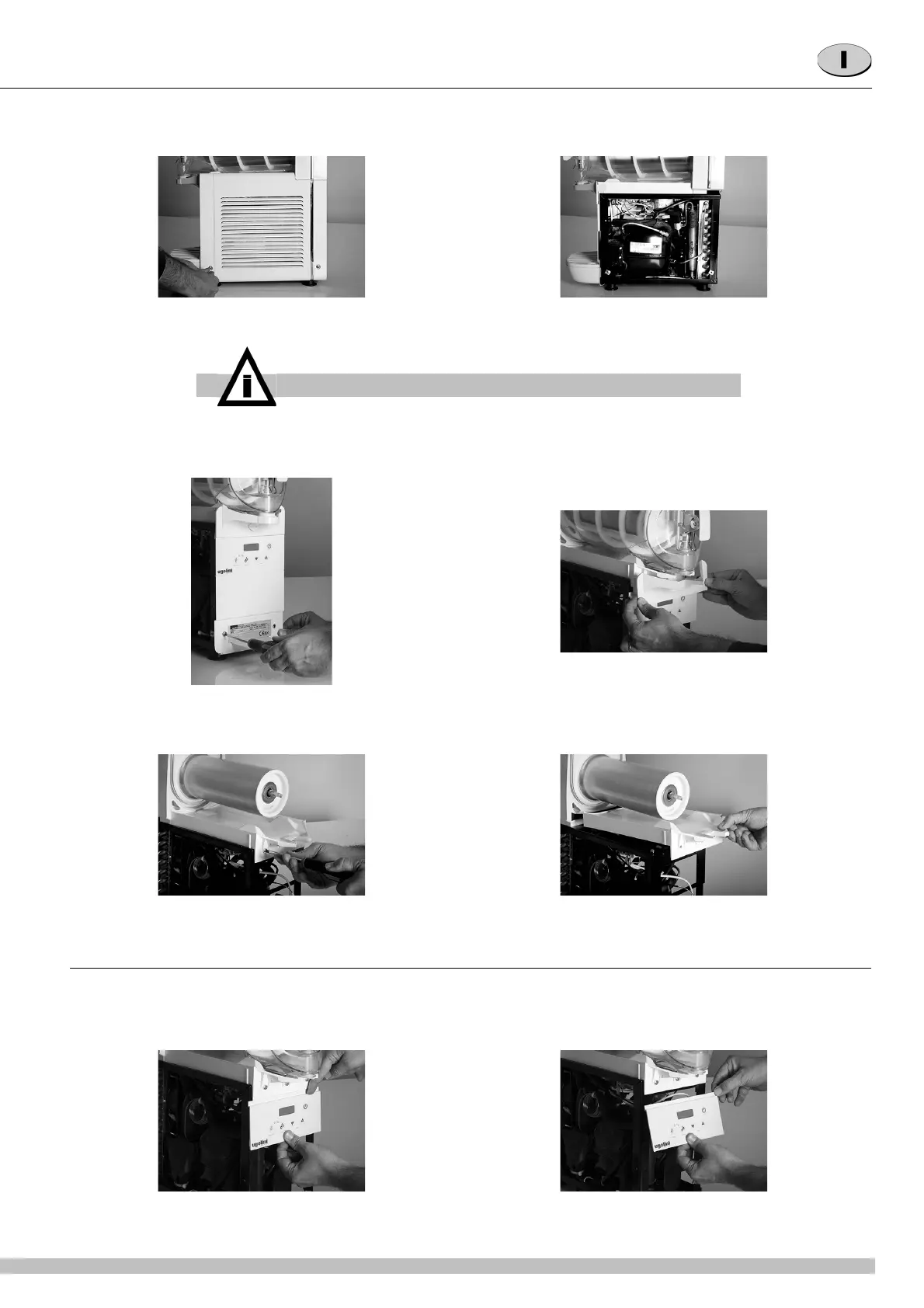

2 Svitare le viti di fissaggio e rimuovere i pannelli laterali.
3 Svitare le viti e rimuovere il pannello anteriore. Rimuovere quindi la copertura di scarico dell’acqua di condensazione.
4 Dopo avere rimosso il coperchio, il contenitore ed il mescolatore svitare le viti di fissaggio del vassoio di raccolta dell’acqua di
condensazione e rimuovere quest’ultimo sfilandolo verso la parte anteriore.
10. 2 SMONTAGGIO DELLE SCHEDE ELETTRONICHE
1 Rimuovere l’alloggiamento della scheda comandi spingendolo verso il basso.
IMPORTANTE
I pannelli laterali non possono essere rimossi se prima non è stato smontato il
panello posteriore.
