12

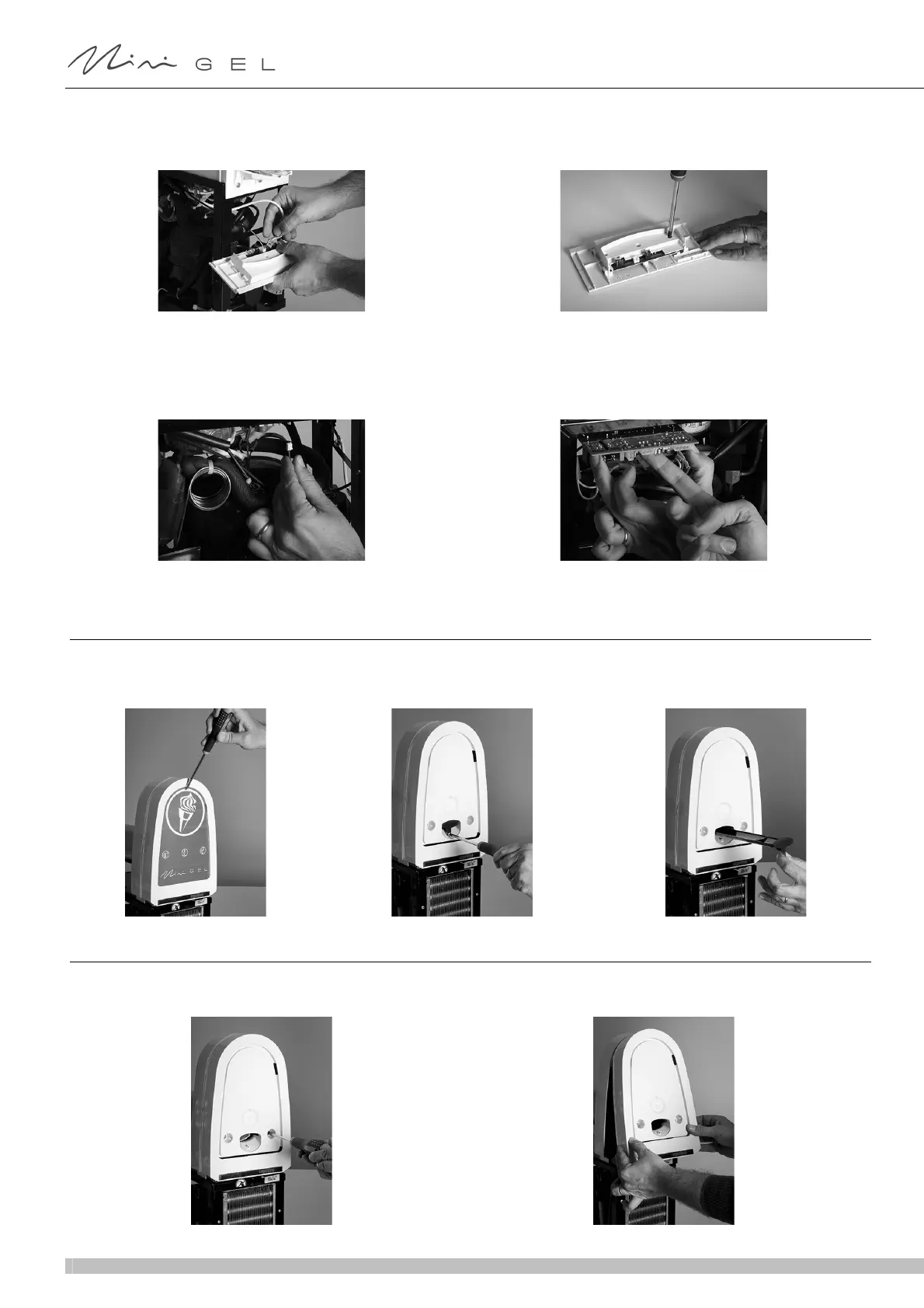

2 Scollegare tutti i connettori presenti nella parte posteriore della scheda. Svitare le viti di chiusura dell’alloggiamento e quindi
rimuovere la scheda stessa.
3 Per rimuovere la scheda di potenza è necessario disconnettere tutti i connettori e quindi tirare verso il basso i due fermi laterali
e sfilare la scheda.
10. 3 SMONTAGGIO DEL VASSOIO DI RACCOLTA PERDITE
1 Rimuovere l’immagine pubblicitaria posteriore facendo leva con un cacciavite nell’apposita feritoia. Svitare la vite di fissaggio e
sfilare il vassoio di raccolta perdite.
10. 4 SMONTAGGIO DEL MOTORIDUTTORE
1 Smontare il coperchio posteriore dopo averne svitato le viti di fissaggio.
