15
4 Spegnere l'interruttore generale e scollegare la macchina dalla rete elettrica.
5 Scollegare il programmatore e rimontare la scheda comandi nel proprio alloggiamento.
11. 2 AGGIORNAMENTO FIRMWARE DELLA SCHEDA DI POTENZA MASTER
Per effettuare l’aggiornamento del firmware della scheda di potenza master è necessario effettuare i passi descritti nel seguito.
1 Collegare il programmatore alla porta USB del PC sul quale sono memorizzati i file di aggiornamento firmware. Il programma-
tore verrà riconosciuto dal PC come una normale memoria USB (chiavetta). Cancellare qualsiasi file presente nel programmatore e
copiare su questo il file Brushless_M_S_MASTER_vXXX.mot prestando attenzione che al termine di tale operazione questo sia il
solo file presente nel programmatore.
2 Con la macchina scollegata dalla rete elettrica, accedere alla scheda di potenza master, seguendo i passi descritti in prece-
denza senza però scollegare quest’ultima dai relativi connettori.

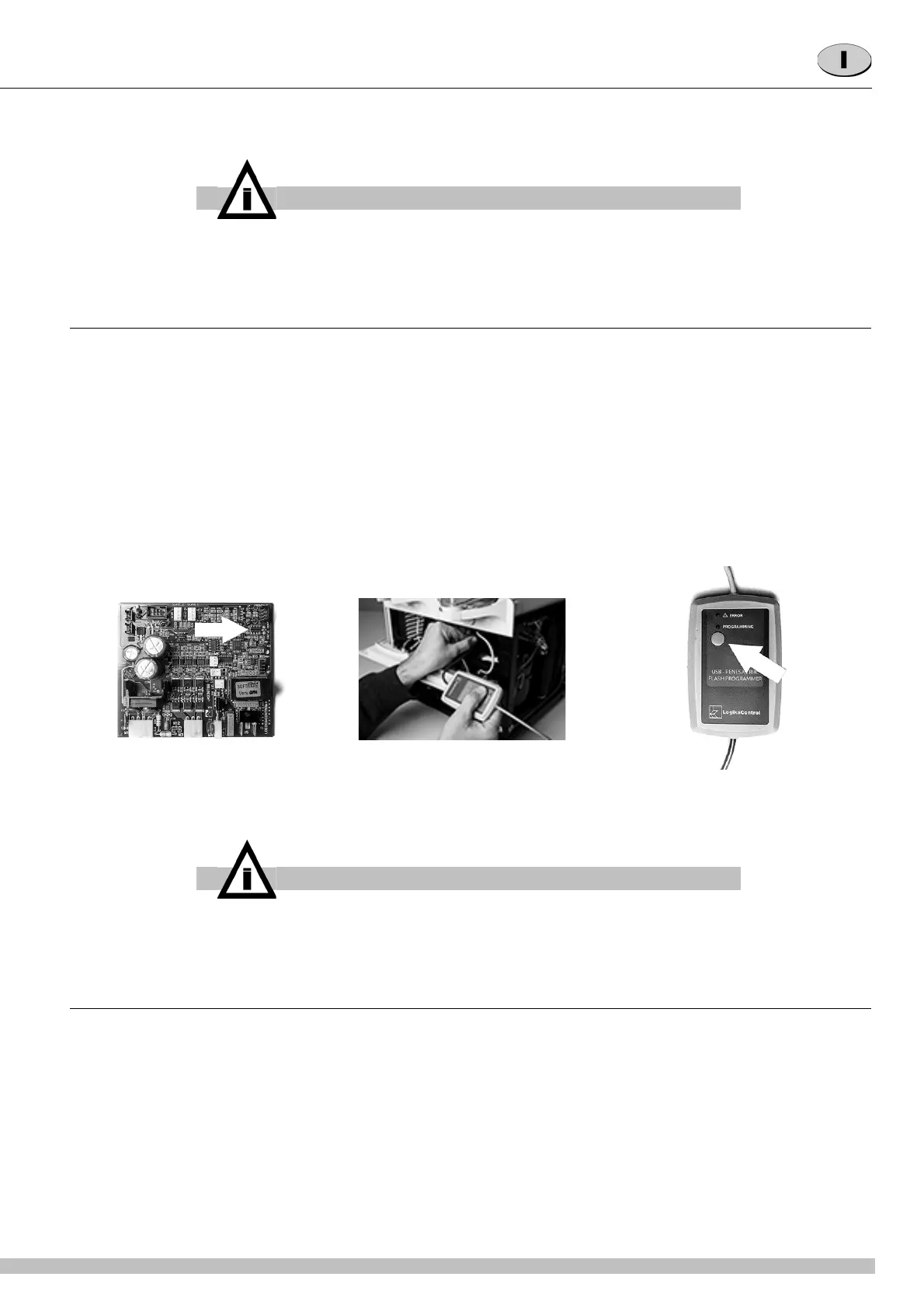

3 Collegare il programmatore al connettore MC1 indicato in figura. Collegare la macchina alla rete elettrica ed accendere l’inter-
ruttore generale. La spia verde PROGRAMMING, presente sul programmatore, si deve accendere a conferma che questo è colle-
gato correttamente alla scheda e che la scheda stessa è alimentata. Premere il tasto di programmazione posto sul programmatore,
la spia verde PROGRAMMING lampeggerà per alcuni secondi e quando tornerà fissa la programmazione sarà terminata corretta-
mente.
4 Spegnere l’interruttore generale e scollegare la macchina dalla rete elettrica.
5 Scollegare il programmatore.
11. 3 AGGIORNAMENTO FIRMWARE DELLA SCHEDA DI POTENZA SLAVE
Per effettuare l’aggiornamento del firmware della scheda di potenza master è necessario effettuare i passi descritti nel seguito.
1 Collegare il programmatore alla porta USB del PC sul quale sono memorizzati i file di aggiornamento firmware. Il programma-
tore verrà riconosciuto dal PC come una normale memoria USB (chiavetta). Cancellare qualsiasi file presente nel programmatore e
copiare su questo il file Brushless_M_S_SLAVE_vXXX.mot prestando attenzione che al termine di tale operazione questo sia il
solo file presente nel programmatore.
2 Con la macchina scollegata dalla rete elettrica, accedere alla scheda di potenza master, seguendo i passi descritti in prece-
denza senza però scollegare quest’ultima dai relativi connettori.
3 Collegare il programmatore al connettore MC1 indicato in figura. Collegare la macchina alla rete elettrica ed accendere l’inter-
ruttore generale. La spia verde PROGRAMMING, presente sul programmatore, si deve accendere a conferma che questo è colle-
gato correttamente alla scheda e che la scheda stessa è alimentata. Premere il tasto di programmazione posto sul programmatore,
la spia verde PROGRAMMING lampeggerà per alcuni secondi e quando tornerà fissa la programmazione sarà terminata corretta-
IMPORTANTE
Qualora l’operazione di aggiornamento non sia andata a buon fine la spia di
colore rosso ERROR si accenderà.
E’ a questo punto necessario ripetere l’intera sequenza facendo attenzione a
non compiere errori.
IMPORTANTE
Qualora l’operazione di aggiornamento non sia andata a buon fine la spia di
colore rosso ERROR si accenderà.
E’ a questo punto necessario ripetere l’intera sequenza facendo attenzione a
non compiere errori.
