FRANÇAIS
15
S

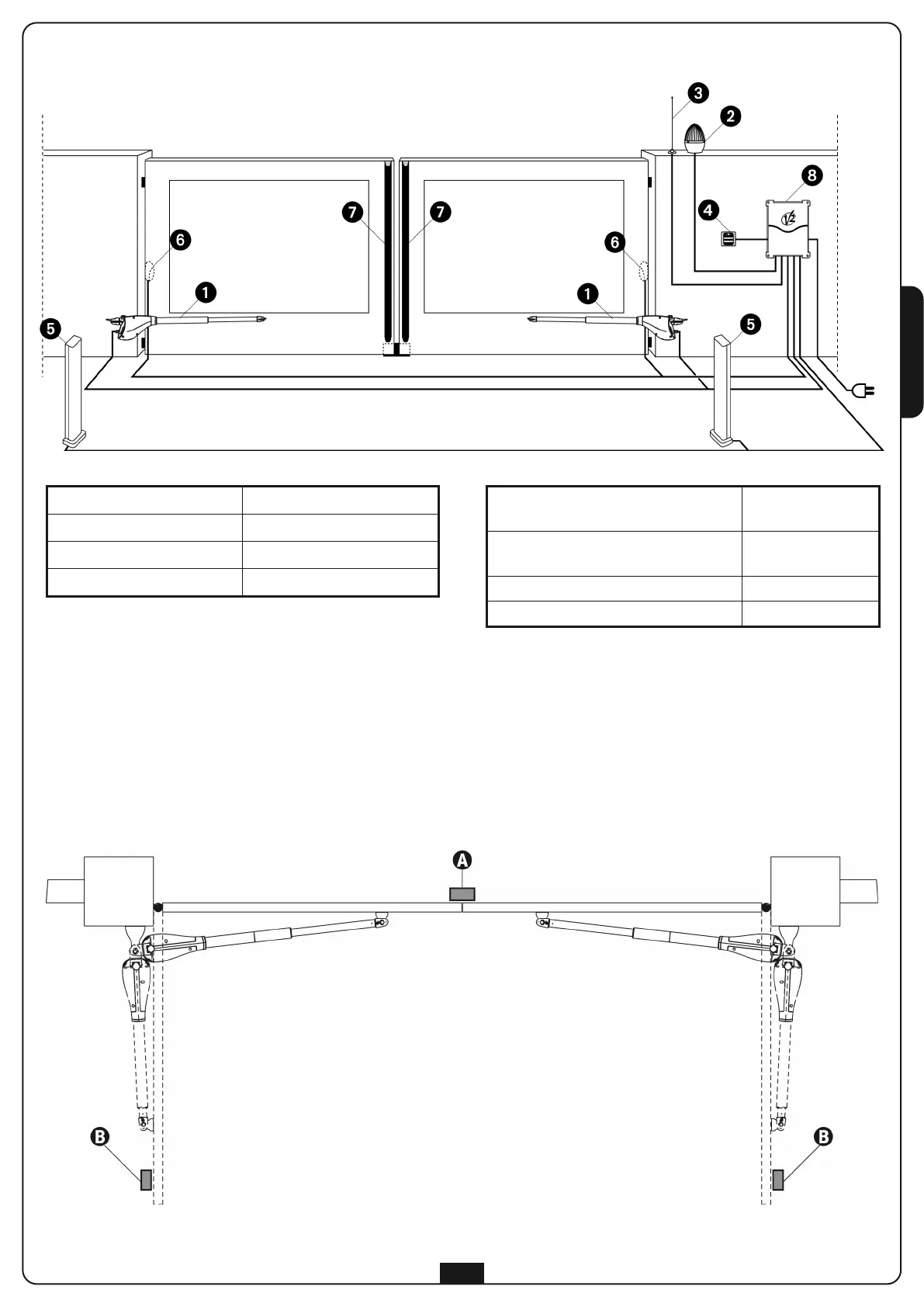

CHÉMA D’INSTALLATION
Actuador CALYPSO
câble 4 x 1 mm
2
Clignotant
câble 2 x 1,5 mm
2
Antenne radio
câble RG-58
Selecteur à clé ou digital
câble 2 x 1 mm
2
Photocellules interne
câble 4 x 1 mm
2
(RX)
câble 2 x 1 mm
2
(TX)
Photocellules externe
câble 4 x 1 mm
2
(RX)
câble 2 x 1 mm
2
(TX)
Barre palpeuse de sécurité (EN 12978)
-
Armoire de commande
câble 3 x 1,5 mm
2
OPÉRATIONS PRÉLIMINAIRES
Ce nouvelle série des opérateurs électromécaniques CALYPSO, a été crée pour automatiser portails à battant jusqu’à 500 Kg de poids et
vantail de 3m selon les models (voir tableau caractéristiques techniques). Avant de procéder à l'installation il est fondamental de s'assurer
que votre portail s'ouvre et se referme sans problème et de vérifier scrupuleusement les points suivants:
• Gonds et tourillons en très bon état et graissés opportunément.
• Aucune entrave ne doit empêcher le mouvement.
• Aucun frottement contre le sol et entre les vantaux.
• Votre portail doit être équipé d'arrêts central et latéraux : ceux-ci sont indispensables pour un bon fonctionnement du système.
