FIXAÇÃO DOS ACTUADORES
Após ter transferido nos pilares as medidas escolhidas na tabela
da página anterior, proceder com as seguintes operações:
• Fixar os estribos aos pilares e ao portão e soldá-los
directamente; se os materiais não o permitirem, então será
necessário soldar os estribos sobre chapas a serem
sucessivamente fixadas aos pilares com parafusos ou
parafusos de expansão.
• Fechar a folha.
• Desbloquear os actuadores.

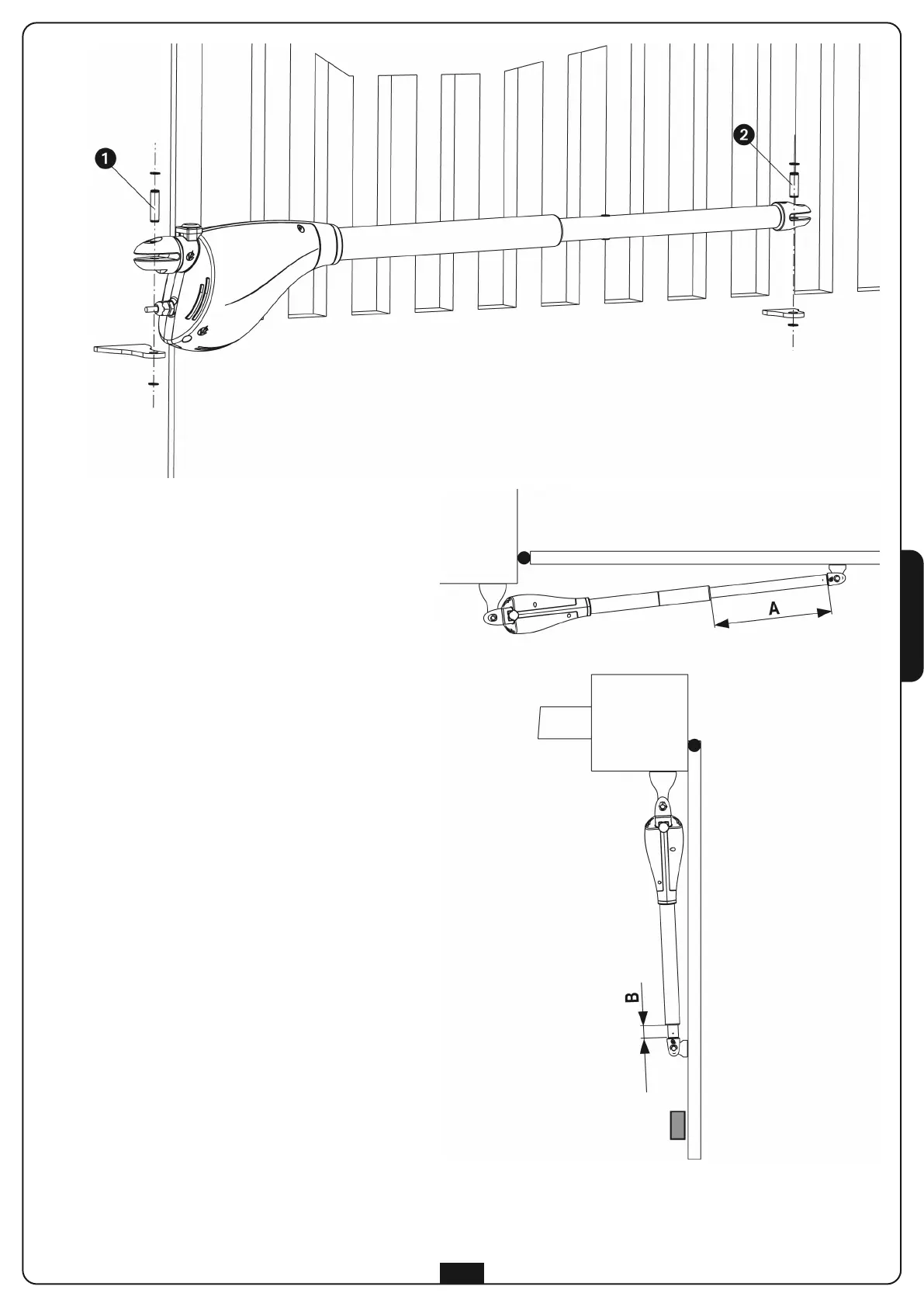

• Posicionar o CALYPSO nos estribos e fixar os pinos 1 e 2
com os respectivos seeger como mostra a figura.
• Ensaiar diversas vezes a abertura e o cerramento manual
das folhas, prestando atenção que não haja atrito entre o
actuador e a estrutura do portão.
ATENÇÃO: para não danificar o actuador é
fundamental RESPEITAR AS SEGUINTES CONDIÇÕES:
• Os estribos devem ser posicionados na mesma altura.
• O curso máximo da barra A (com o portão completamente
fechado) não deve ultrapassar os 456 mm para
CALYPSO400 e os 556 mm para CALYPSO500.
• O percurso mínimo da haste B (com o portão
completamente aberto) não deve ser inferior a 56 mm.
