V2 CALYPSO - Installatieschema; Handelingen Vooraf

NEDERLANDS
39
I
NSTALLATIESCHEMA
HANDELINGEN VOORAF
De nieuwe serie actuatoren CALYPSO is bestudeerd voor de automatische werking van zware hekdeuren tot 500 kg met vleugels tot een
lengte van 3 m., afhankelijk van de modellen (zie de tabel met technische kenmerken). Voordat u tot installatie overgaat, is het van
fundamenteel belang dat uw hek vrij open en dicht gaat en moeten de volgende punten nauwkeurig gecontroleerd worden:
• Scharnieren en pennen verkeren in uitstekende staat en zijn naar behoren gesmeerd.
• De beweging wordt door geen enkel obstakel belemmerd.
• Er mag geen enkele wrijving met de bodem en tussen de hekvleugels geconstateerd worden.
• Uw hek moet zowel in het midden als aan de zijkanten voorzien zijn van hekblokkeringen: deze zijn noodzakelijk
voor de goede werking van het systeem.

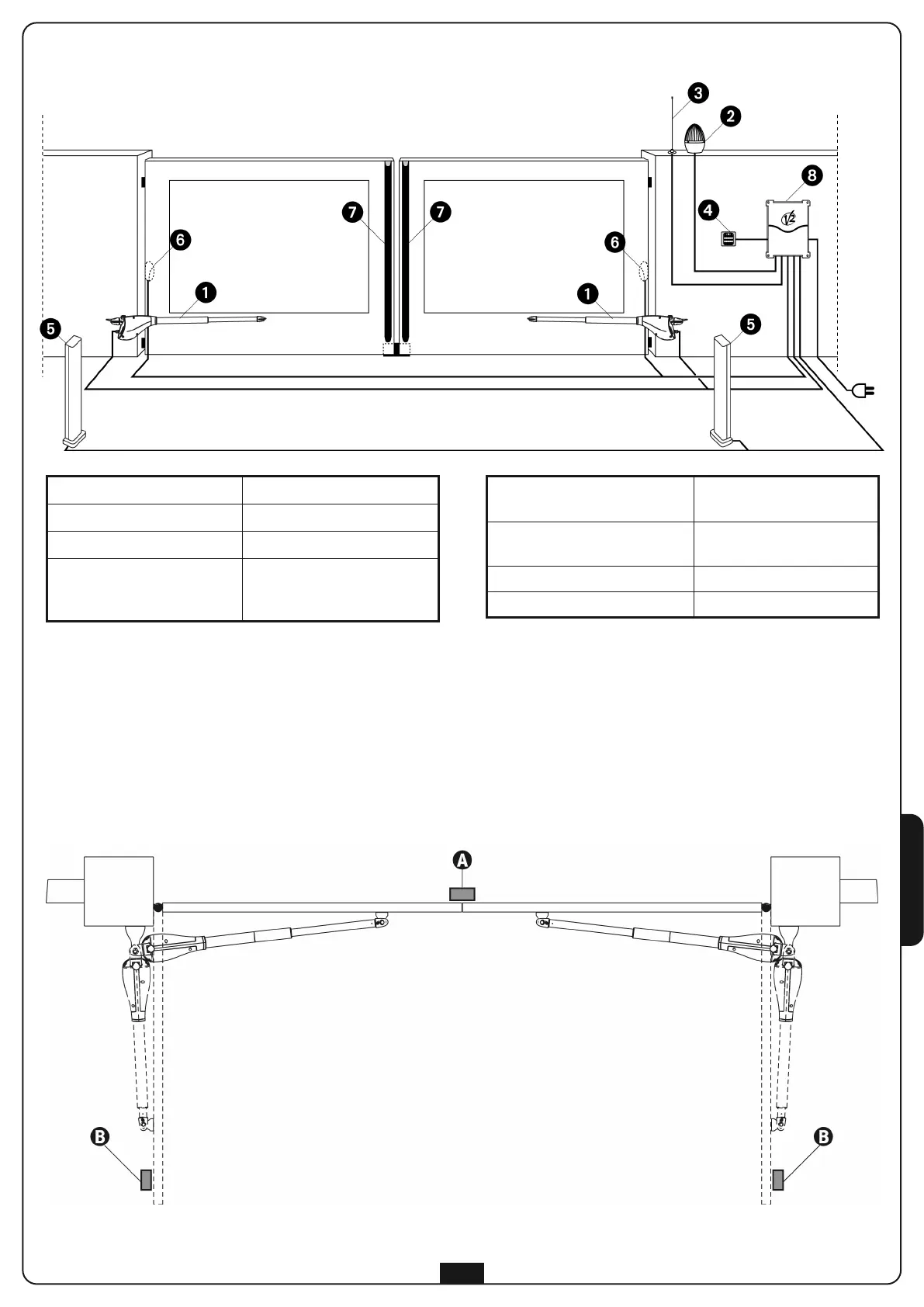

 Actuator CALYPSO
kabel 4 x 1 mm
2
 Knipperlicht
kabel 2 x 0.5 mm
2
 Antenne
kabel RG-58
 Keuzeschakelaar met
sleutel, digitaal toetsenbord
of nabijheidslezer
kabel 2 x 1 mm
2
 Interne fotocellen
kabel 4 x 1 mm
2
(RX)
kabel 2 x 1 mm
2
(TX)
 Externe fotocellen
kabel 4 x 1 mm
2
(RX)
kabel 2 x 1 mm
2
(TX)
 Veiligheidslijsten (EN 12978)
-
 Stuurcentrale
kabel 3 x 1,5 mm
2
