V2 CALYPSO - Esquema de Instalação; Operações Preliminares

PORTUGUÊS
27
OPERAÇÕES PRELIMINARES
A nova série de actuadores CALYPSO foi estudada para automatizar portões a batente com peso de até 500 Kg, com folhas de até
3 m de comprimento, consoante os modelos (ver tabela características técnicas). Antes de iniciar a instalação é fundamental apurar que o
portão se abre e fecha livremente e verificar escrupulosamente os seguintes pontos:
• Dobradiças e pinos em óptimo estado e bem lubrificados.
• Não deve existir nenhum empecilho a impedir o movimento.
• Não deve haver nenhum atrito com o solo e entre as folhas.
• O portão deve ser dotado de paragem central  e paragens laterais : estas são indispensáveis para um bom

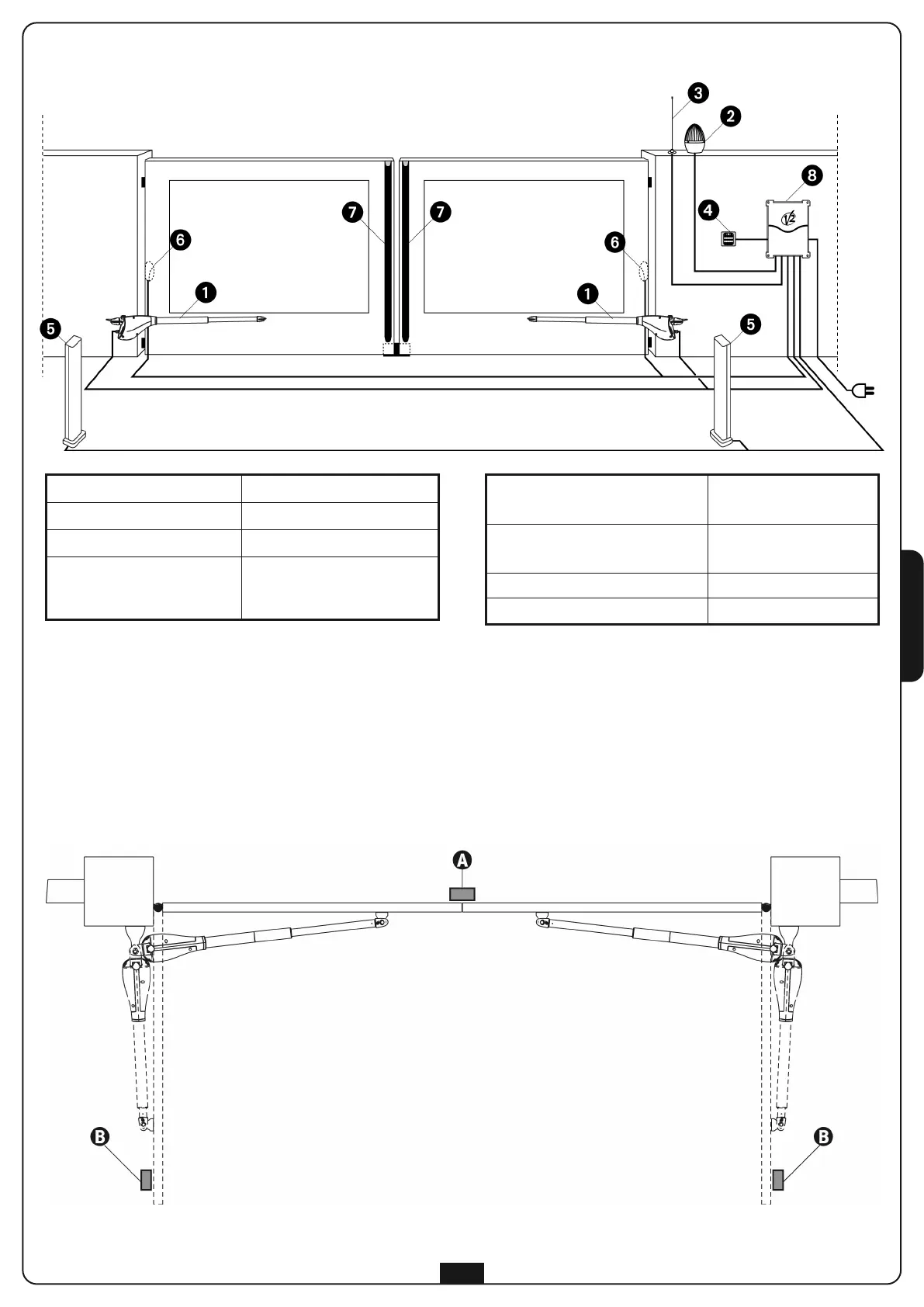

ESQUEMA DE INSTALAÇÃO
 Actuador CALYPSO
cabo 4 x 1 mm
2
 Intermitência
cabo 2 x 0.5 mm
2
 Antena
cabo RG-58
 Selector com chave,
teclado digital ou leitor de
proximidade
cabo 2 x 1 mm
2
 Células fotoeléctricas internas
cabo 4 x 1 mm
2
(RX)
cabo 2 x 1 mm
2
(TX)
 Células fotoeléctricas externas
cabo 4 x 1 mm
2
(RX)
cabo 2 x 1 mm
2
(TX)
 Banda de seguridad (EN 12978)
-
 Armoire de commande
cabo 3 x 1,5 mm
2
