V2 CALYPSO - Fissaggio Degli Attuatori

ITALIANO
5
FISSAGGIO DEGLI ATTUATORI
Dopo aver riportato sui pilastri le misure scelte nella tabella della
pagina precedente, procedere con le seguenti operazioni:
• Fissare le staffe sui pilastri e sul cancello saldandole
direttamente; se i materiali non lo permettono è necessario
saldare le staffe su delle piastre da fissare poi al cancello e
ai pilastri tramite dei tasselli o delle viti .
• Chiudere l'anta.
• Sbloccare gli attuatori.

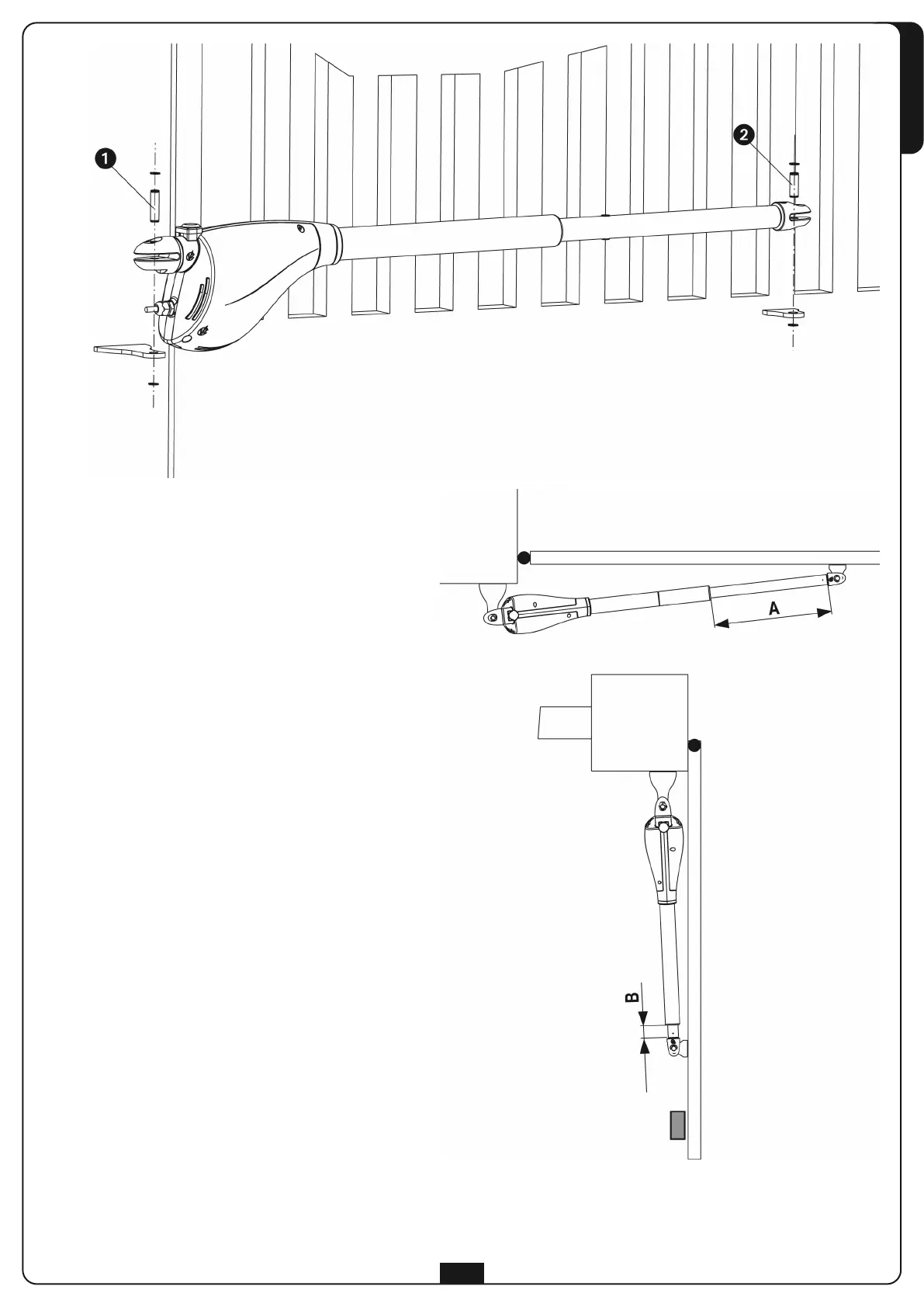

• Posizionare CALYPSO sulle staffe e fissare gli appositi perni
1 e 2 con relativi seeger come da figura.
• Provare più volte ad aprire e chiudere manualmente le ante
controllando che non ci siano attriti tra l'attuatore e la
struttura del cancello.
 ATTENZIONE: ai fini di non danneggiare l'attuatore
è fondamentale RISPETTARE LE SEGUENTI CONDIZIONI:
• Le staffe devono essere posizionate alla stessa altezza.
• La corsa massima dello stelo A (a cancello completamente
chiuso) non deve essere superiore a 456 mm per
CALYPSO400 e 556 mm per CALYPSO500.
• La corsa minima dello stelo B (a cancello completamente
aperto) non deve essere inferiore a 56 mm.
