Vacon NXP series Quick Guide

10

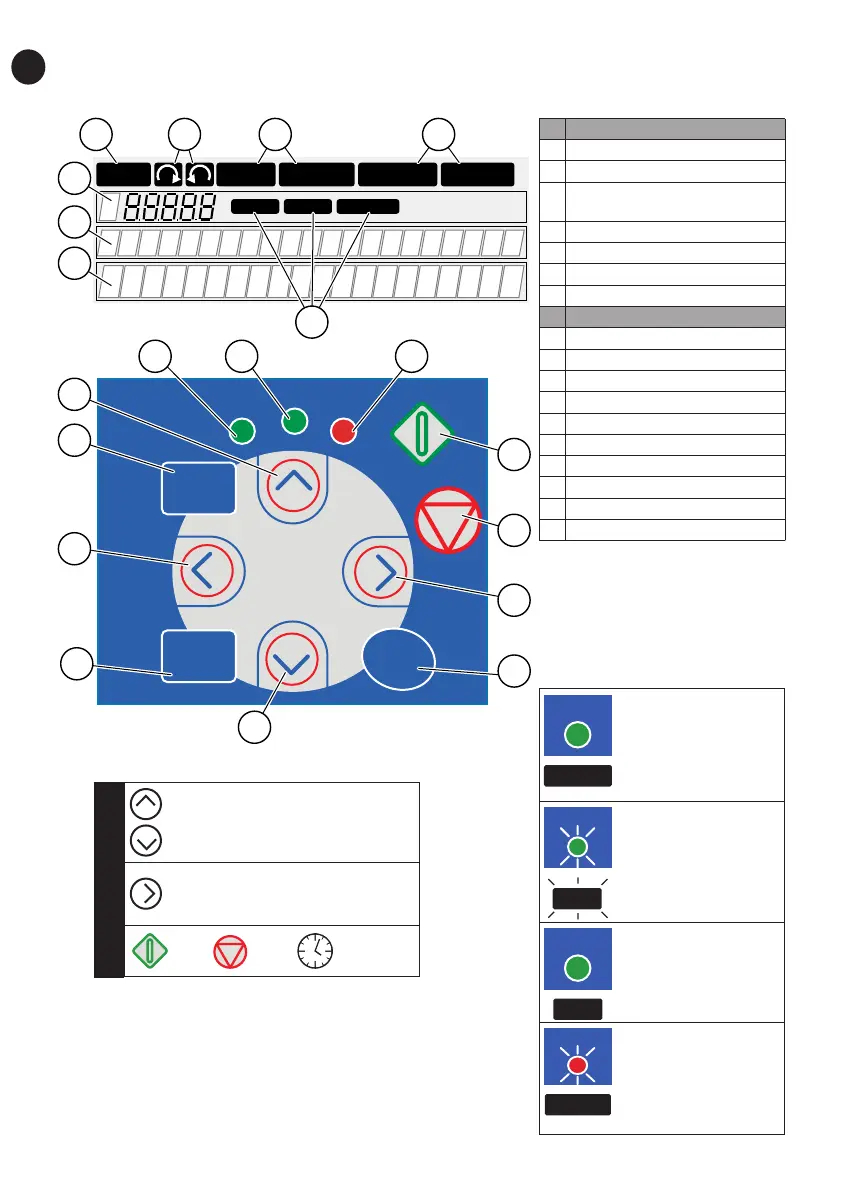

STEUERTAFEL UND TASTENFELD
DE
Auswahl der Steuertafel als Steuerplatz:
1. „M3 Steuertafel-Menü“
2.
3.
oder 3 sec
A Das Text-Display
1 Die Statusanzeigen
2 Die Drehrichtungsanzeigen
3
Die Alarm- und
Fehleranzeigen
4 Positionsangabe
5 Beschreibungszeile
6 Wertzeile
7 Die Steuerplatzanzeigen
B Die Tasten des Tastenfelds
8 Die Status-LEDs
9 Starttaste
10 Stopptaste
11 Menütaste (rechts)
12 Enter-Taste
13 Browsertaste (nach unten)
14 Select-Taste
15 Menütaste (links)
16 Reset-Taste
17 Browsertaste (nach oben)
STATUS (1, 8)
ready
READY
Die
Stromversorgung
ist an den Antrieb
angeschlossen, es
liegen keine aktiven
Fehler vor.
run
RUN
Der
Frequenzumrichter
ist in Betrieb.
run
RUN
Die STOPP-Taste
wurde gedrückt und
der Antrieb läuft
geführt aus.
fault
FAULT
Der
Frequenzumrichter
wurde aufgrund
gefährlicher
Bedingungen
angehalten.
A.
B.
1
4
5
6
2 1
7
3
READY
FAULTSTOP
RUN
Bus/CommKeypadI/O term
ALARM
reset
ready
run
fault
select enter
8 8 8
9
10
11
12
13
14
15
16
17

Vacon NXP series Specifications

General

Communication interfaces	RS-485, Ethernet
Storage temperature range	-40°C to +70°C
Dimensions	Varies by model
Weight	Varies by model
Product series	NXP
Voltage range	200 V to 690 V
Input voltage range	200 V to 690 V
Frequency range	0 Hz to 500 Hz
Control method	Vector control
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Enclosure classes	IP21, IP54
Braking chopper	Built-in or external
EMC filter	Built-in or external
Communication protocols	Modbus, Profibus, CANopen, Ethernet
Operating temperature range	-10°C to +50°C
Humidity range	5% to 95% (non-condensing)
Cooling method	Air-cooled or liquid-cooled
