Vacon NXP series - Installation of Vacon Option Boards

15
TERMINALES DE CONTROL
ES
STATUS (1, 8)
ready
READY
La alimentación
de CA se conecta
al convertidor sin
fallos activos.
run
RUN
El convertidor de
frecuencia funciona.
run
RUN
Se pulsa el
botón PARO y
el convertidor
disminuye.
fault
FAULT
El convertidor
de frecuencia
se detiene por
condiciones
peligrosas.
1 Option Board A
Los terminales de las conexiones de
I/O estándar
2
Option Board B
Los terminales de dos salidas de relé
o dos salidas de relé y un termistor
3 Option Board C, D, E
Las tarjetas opcionales
Potenciómetro referencia,
1...10 kΩ
3
21

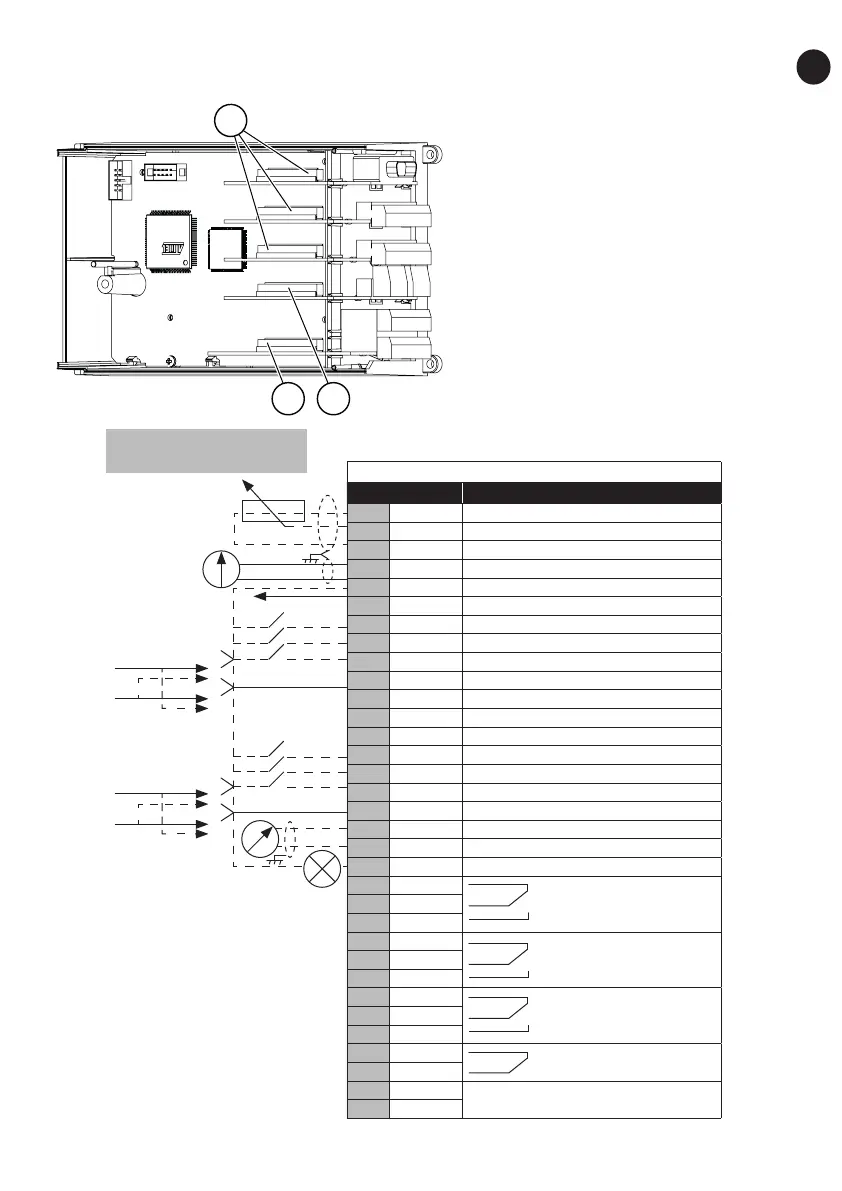

E/S estándares
Borne Señal
1 +10 Vref Tensión de referencia
2 AI1+ Entrada analógica, tensión o intensidad
3 GND/AI1- Común ent. analógica
4 AI2+ Entrada analógica, tensión o intensidad
5 GND/AI2- Común ent. analógica
6 24 Vout Tensión aux. de 24 V
7 GND GND de I/O
8 DI1 Entrada digital 1
9 DI2 Entrada digital 2
10 DI3 Entrada digital 3
11 CMA Común A para DIN1-DIN3
12 24 Vout Salida de control de tensión
13 GND GND de I/O
14 DI4 Entrada digital 4
15 DI5 Entrada digital 5
16 DI6 Entrada digital 6
17 CMB Común B para DIN4-DIN6
18 AO1+ Salida analógica (+salida)
19 AO-/GND Común de salida analógica
20 +24 Vin Salida colector abierto
21 RO1/1 Salida de relé 1
22 RO1/2
23 RO1/3
24 RO2/1 Salida de relé 2
25 RO2/2
26 RO2/3
21 RO1/1 Salida de relé 1
22 RO1/2
23 RO1/3
24 RO2/1 Salida de relé 2
25 RO2/2
28 TI1+
Entrada termistor
29 TI1-
