Vacon NXP series Quick Guide

8

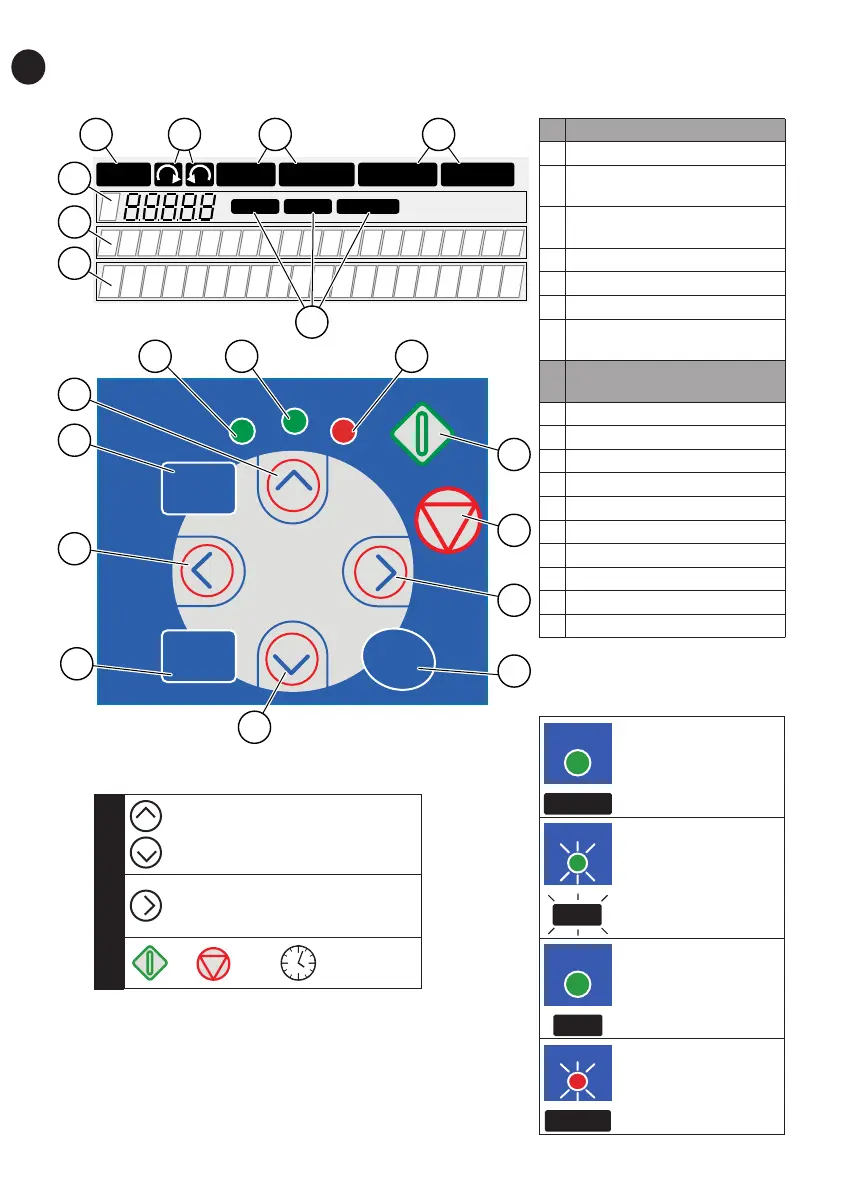

PANNEAU OPÉRATEUR
FR
Sélection du panneau opérateur comme
source de commande :
1.
‘Menu Contrôle du panneau
opérateur M3’
2.
3.
ou 3 sec
A L'affichage textuel
1 Indicateurs d'état
2
Indicateurs du sens de
rotation
3
Indicateurs d'alarme et de
défaut
4 Indication de position
5 Ligne de description
6 Ligne de valeur
7
Indicateurs de la source de
commande
B
Boutons du panneau
opérateur
8 Les voyants d’état
9 Touche marche
10 Touche arrêt
11 Touche de menu droite
12 Touche enter
13 Touche de navigation bas
14 La touche select (sélection)
15 Touche de menu gauche
16 La touche reset (réarmement)
17 Touche de navigation haut
STATUS (1, 8)
ready
READY
Le convertisseur de
fréquence est sous
tension et aucun
défaut n’est actif.
run
RUN
Le convertisseur
de fréquence
fonctionne.
run
RUN
La touche ARRÊT
est pressée et
le convertisseur
s’arrête.
fault
FAULT
Le convertisseur
de fréquence est
arrêté en raison
de conditions
dangereuses.
A.
B.
1
4
5
6
2 1
7
3
READY
FAULTSTOP
RUN
Bus/CommKeypadI/O term
ALARM
reset
ready
run
fault
select enter
8 8 8
9
10
11
12
13
14
15
16
17

Vacon NXP series Specifications

General

Communication interfaces	RS-485, Ethernet
Storage temperature range	-40°C to +70°C
Dimensions	Varies by model
Weight	Varies by model
Product series	NXP
Voltage range	200 V to 690 V
Input voltage range	200 V to 690 V
Frequency range	0 Hz to 500 Hz
Control method	Vector control
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Enclosure classes	IP21, IP54
Braking chopper	Built-in or external
EMC filter	Built-in or external
Communication protocols	Modbus, Profibus, CANopen, Ethernet
Operating temperature range	-10°C to +50°C
Humidity range	5% to 95% (non-condensing)
Cooling method	Air-cooled or liquid-cooled
