Vacon NXP series Quick Guide

9

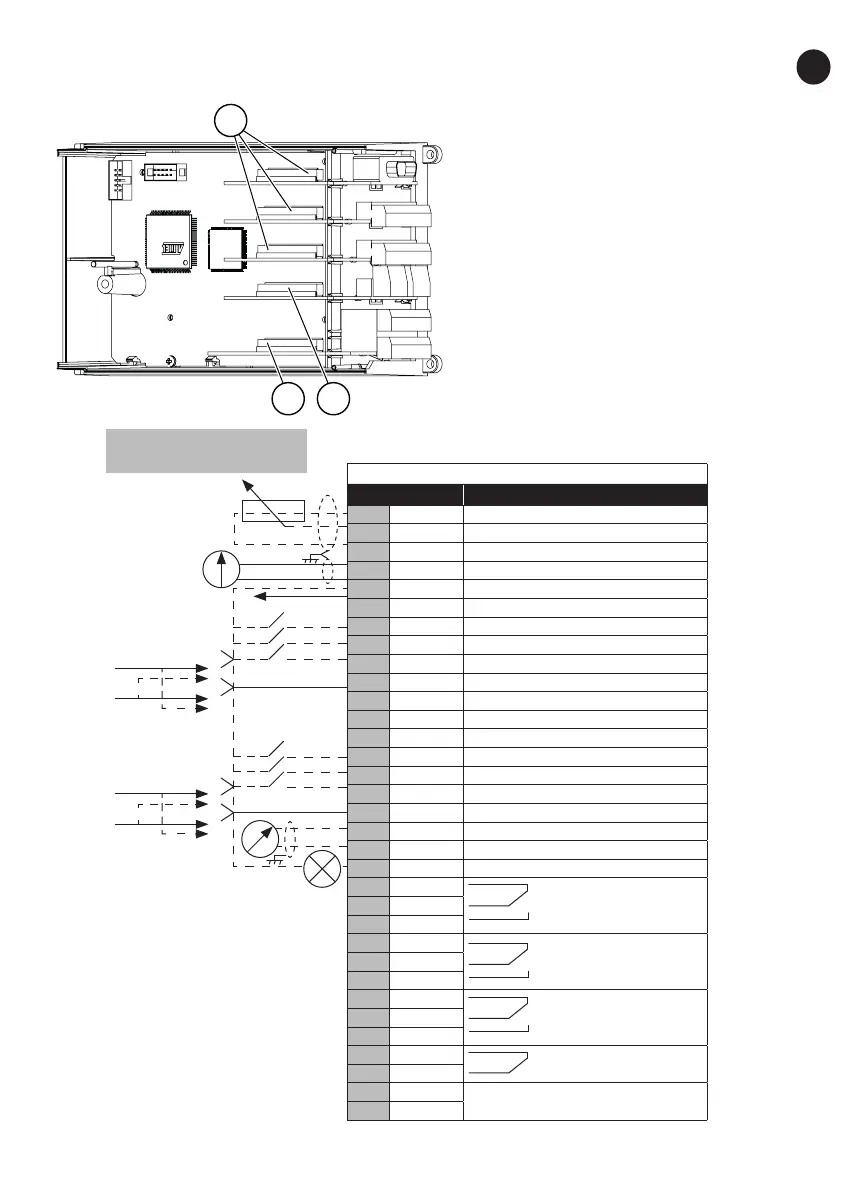

BORNES DE COMMANDE
FR
STATUS (1, 8)
ready
READY
Le convertisseur de
fréquence est sous
tension et aucun
défaut n’est actif.
run
RUN
Le convertisseur
de fréquence
fonctionne.
run
RUN
La touche ARRÊT
est pressée et
le convertisseur
s’arrête.
fault
FAULT
Le convertisseur
de fréquence est
arrêté en raison
de conditions
dangereuses.
1 Option Board A
Bornes de connexion d’E/S standard
2
Option Board B
Bornes des 2 sorties relais ou 2
sorties relais et une thermistance
3 Option Board C, D, E
Cartes en option
Potentiomètre de référence,
1...10 kΩ
3
21
E/S de base
Borne Signal
1 +10 Vref Tension référence
2 AI1+ Entrée analog. en tension ou courant
3 GND/AI1- Entrée analog. comm.
4 AI2+ Entrée analog. en tension ou courant
5 GND/AI2- Entrée analog. comm.
6 24 Vout 24 V tension aux.
7 GND Terre E/S
8 DI1 Entrée logique 1
9 DI2 Entrée logique 2
10 DI3 Entrée logique 3
11 CMA A commun pour DIN1-DIN3
12 24 Vout Sortie tension commde
13 GND Terre E/S
14 DI4 Entrée logique 4
15 DI5 Entrée logique 5
16 DI6 Entrée logique 6
17 CMB B commun pour DIN4-DIN6
18 AO1+ Signal analogique (sortie +)
19 AO-/GND Commun sortie analogique
20 +24 Vin Sortie à collecteur ouvert
21 RO1/1 Sortie relais 1
22 RO1/2
23 RO1/3
24 RO2/1 Sortie relais 2
25 RO2/2
26 RO2/3
21 RO1/1 Sortie relais 1
22 RO1/2
23 RO1/3
24 RO2/1 Sortie relais 2
25 RO2/2
28 TI1+
Entrée thermistance
29 TI1-

Vacon NXP series Specifications

General

Communication interfaces	RS-485, Ethernet
Storage temperature range	-40°C to +70°C
Dimensions	Varies by model
Weight	Varies by model
Product series	NXP
Voltage range	200 V to 690 V
Input voltage range	200 V to 690 V
Frequency range	0 Hz to 500 Hz
Control method	Vector control
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Enclosure classes	IP21, IP54
Braking chopper	Built-in or external
EMC filter	Built-in or external
Communication protocols	Modbus, Profibus, CANopen, Ethernet
Operating temperature range	-10°C to +50°C
Humidity range	5% to 95% (non-condensing)
Cooling method	Air-cooled or liquid-cooled
