Vacon NXP series Quick Guide

11
STEUERANSCHLÜSSE
DE
STATUS (1, 8)
ready
READY
Die
Stromversorgung
ist an den Antrieb
angeschlossen, es
liegen keine aktiven
Fehler vor.
run
RUN
Der
Frequenzumrichter
ist in Betrieb.
run
RUN
Die STOPP-Taste
wurde gedrückt und
der Antrieb läuft
geführt aus.
fault
FAULT
Der
Frequenzumrichter
wurde aufgrund
gefährlicher
Bedingungen
angehalten.

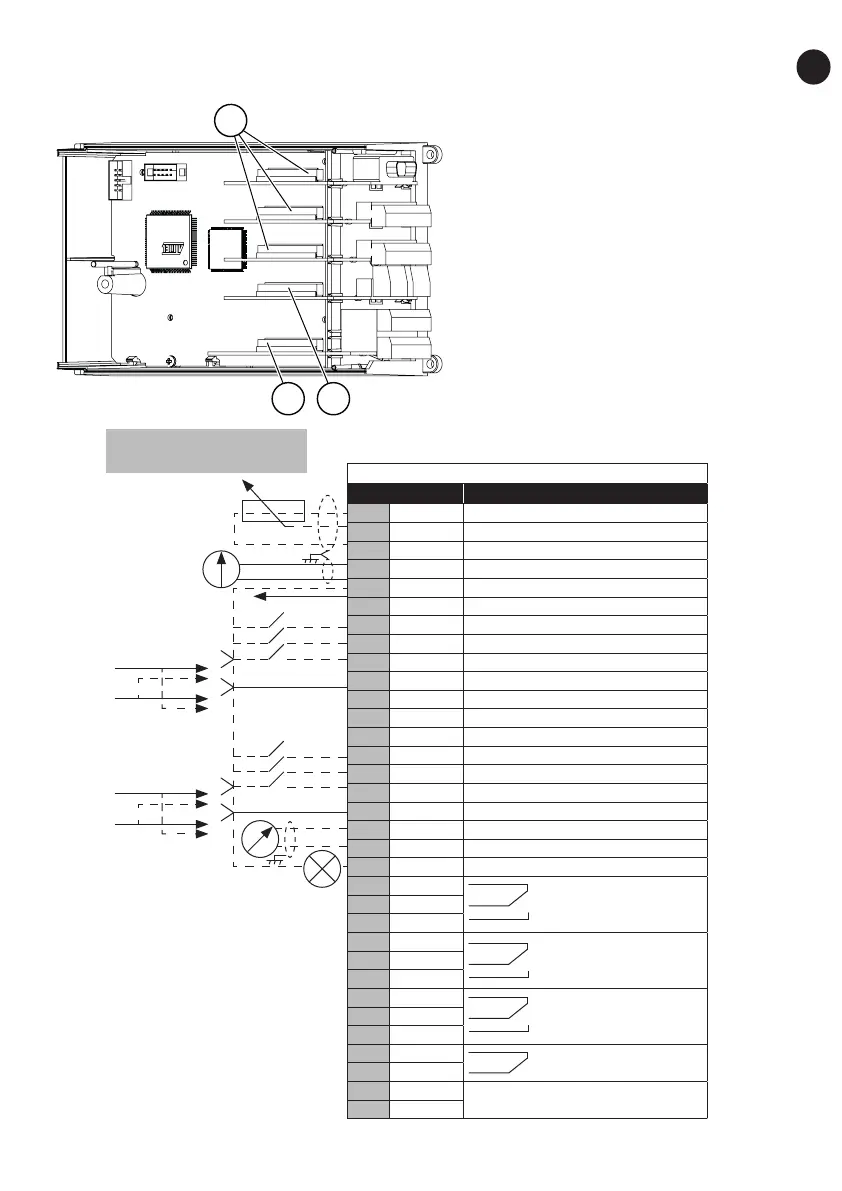

1 Option Board A
Klemmen für die
E/AStandardanschlüsse
2
Option Board B
Klemmen für 2 Relaisausgänge oder 2
Relaisausgänge und einen Thermistor
3 Option Board C, D, E
Optionskarten
Sollwertpotentiometer
1...10 kΩ
3
21
Standard-E/A
Klemme Signal
1 +10 Vref Referenzspannung
2 AI1+ Analogeingang, Spann. bzw. Strom
3 GND/AI1- Masseansch.Sollw. u. Steuersign.
4 AI2+ Analogeingang, Spann. bzw. Strom
5 GND/AI2- Masseansch.Sollw. u. Steuersign.
6 24 Vout 24 V Hilfsspannung
7 GND E/A Masse
8 DI1 Digital Eingänge 1
9 DI2 Digital Eingänge 2
10 DI3 Digital Eingänge 3
11 CMA Gem. A für DIN1 – DIN3
12 24 Vout Steuerspannungsausgang
13 GND E/A Masse
14 DI4 Digital Eingänge 4
15 DI5 Digital Eingänge 5
16 DI6 Digital Eingänge 6
17 CMB Gemeins. B für DIN4 – DIN6
18 AO1+ Analogsignal (+-Ausgang)
19 AO-/GND An.ausg., gem.Bezpkt.
20 +24 Vin Ausgang mit offenem Kollektor
21 RO1/1 Relaisausg. 1
22 RO1/2
23 RO1/3
24 RO2/1 Relaisausg. 2
25 RO2/2
26 RO2/3
21 RO1/1 Relaisausg. 1
22 RO1/2
23 RO1/3
24 RO2/1 Relaisausg. 2
25 RO2/2
28 TI1+
Thermistoreingang
29 TI1-

Vacon NXP series Specifications

General

Communication interfaces	RS-485, Ethernet
Storage temperature range	-40°C to +70°C
Dimensions	Varies by model
Weight	Varies by model
Product series	NXP
Voltage range	200 V to 690 V
Input voltage range	200 V to 690 V
Frequency range	0 Hz to 500 Hz
Control method	Vector control
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Enclosure classes	IP21, IP54
Braking chopper	Built-in or external
EMC filter	Built-in or external
Communication protocols	Modbus, Profibus, CANopen, Ethernet
Operating temperature range	-10°C to +50°C
Humidity range	5% to 95% (non-condensing)
Cooling method	Air-cooled or liquid-cooled
