10 Installationsanleitung Schnittstelle 0-10 V VR 34 0020017083_02
1
X32
X1
X90
ofcud
o
rp r
n
oit
ELD
T
24V
I
F

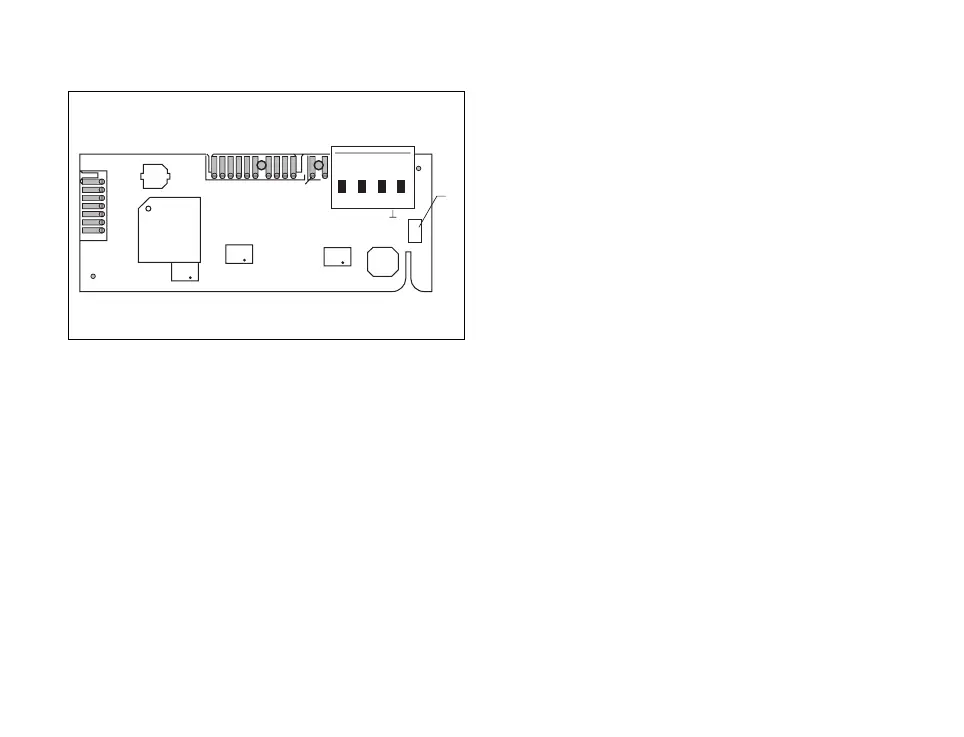

Abb. 5.2 LED
Legende
1 Status LED
Statusanzeige der LED
Die grüne LED (1) dient zur Statusanzeige der
Funktion der 0-10 V Schnittstelle.
Es sind folgende Anzeigen möglich:
– Leuchtet ohne zu blinken
Es ist kein DDC-Regler angeschlossen oder
die Spannung ist kleiner als 0,5 V.
– Schnell blinkend
Es besteht keine eBUS-Verbindung zum
Heizgerät.
– Aufblitzen
Normalfunktion, Datenverkehr zwischen
eBUS und 0-10 V Schnittstelle.
5 Elektrische Installation
