7Istruzioni per l'installazione dell'interfaccia 0-10 V VR 34 0020017083_02 IT
3.5 Collegamenti
1
X32
X1
X90
ofcud
o
rp r
n
oit
ELD
T
24V
I
F
2

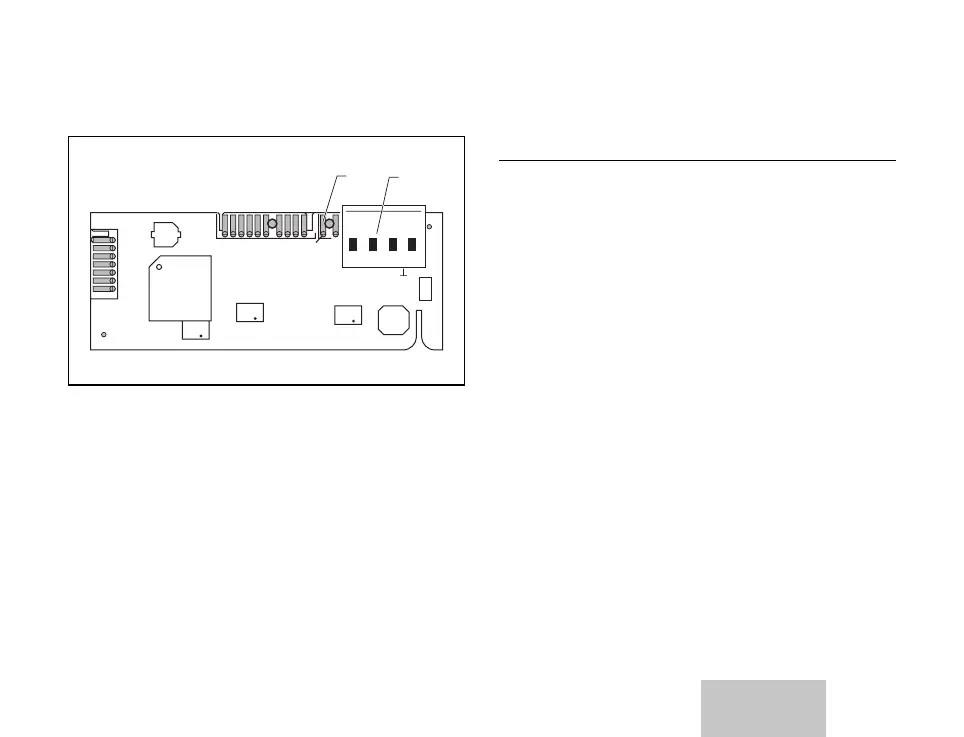

Fig. 3.2 Collegamenti
Legenda
1 Slot per il collegamento all'apparecchio di riscalda-
mento
2 Morsetto centralina DDC
4 Montaggio
a
Attenzione
Rischio di danni ai componenti elet-
tronici degli apparecchi.
Il montaggio, il collegamento elettrico
e la prima messa in servizio devono
essere effettuati unicamente da un
tecnico abilitato e qualificato ai sensi
di legge.
Montaggio dell'interfaccia da 0-10 V
• Aprire la scatola comandi dell'apparecchio
di riscaldamento come descritto nelle relati-
ve istruzioni per l'installazione.
• Collegare l'interfaccia da 0-10 V VR 34 e
l'apparecchio di riscaldamento con il cavo
fornito (2). Le prese dell'apparecchio di ri-
scaldamento e dell'interfaccia da 0-10 V
sono contrassegnate con X32.
Descrizione dell'apparecchio 3, Montaggio 4
