6 Installationsanleitung Schnittstelle 0-10 V VR 34 0020017083_02
3.3 Anwendung
Die Schnittstelle 0-10 V VR 34 kommt zur An-
wendung, wenn ein vorhandener DDC
Fremdregler an ein Vaillant Heizgerät mit
eBUS Schnittstelle angeschlossen werden
soll.

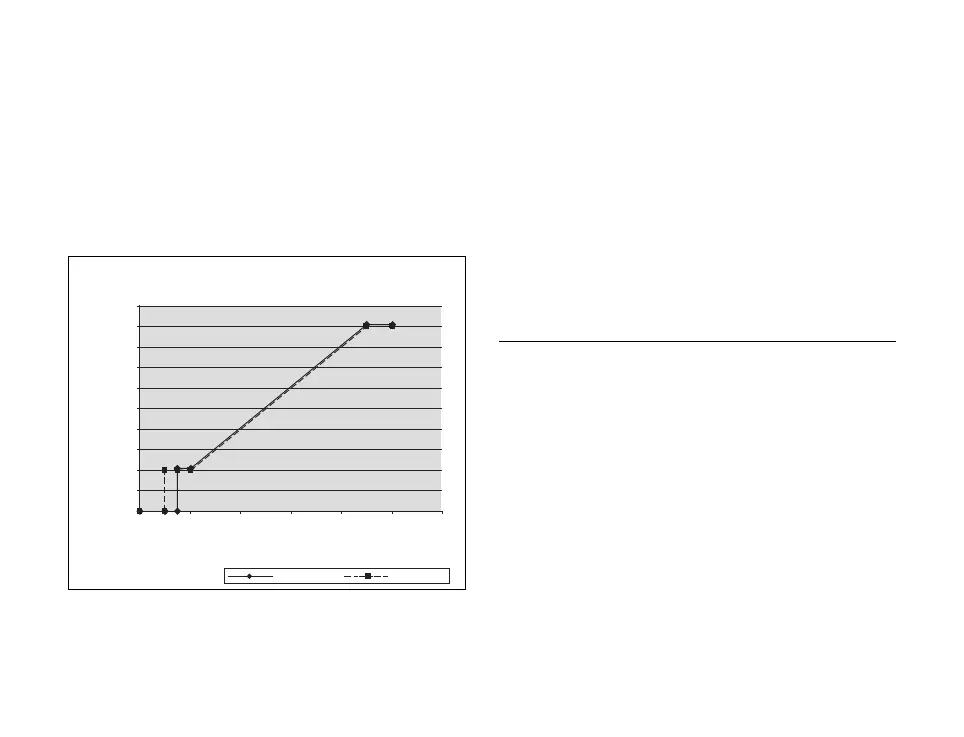

Kennlinie 0-10 V Schnittstelle
0
10
20
30
40
50
60
70
80
90
100
024681012
Eingangsspannung [V]
Sollwert Vorlauftemperatur [°C]
aufwärts
abwärts
Abb. 3.1 Kennlinie 0-10 V Schnittstelle
Das Modul setzt den Spannungssollwert an
der Klemme „I“ von einem DDC-Regler in ein
Sollwertsignal für das Heizgerät um. Es kann
auf der Klemme „F“ einen Fehler des Heizge-
räts signalisieren. Das Fehlersignal bleibt so-
lange anstehen, bis der Fehler beseitigt und
das Heizgerät entstört wurde.
Zwischen der Klemme „F“ und „24 V“ kann
ein 24 V Relais mit einem maximalen Strom
von 30 mA angeschlossen werden.
h
Hinweis
Die Masseklemme liegt auf Erd-
potential.
3.4 Lieferumfang
Überprüfen Sie den Lieferumfang der
0-10 V Schnittstelle:
1 0-10 V Schnittstelle VR 34
1 Anschlussleitung für eBUS
– 1 Kabeldurchführung
3 Gerätebeschreibung
