Vaillant VR 34 - Aansluitingen

7Installatiehandleiding interface 0-10 V VR 34 0020017083_02 NL
3.5 Aansluitingen
1
X32
X1
X90
ofcud
o
rp r
n
oit
ELD
T
24V
I
F
2

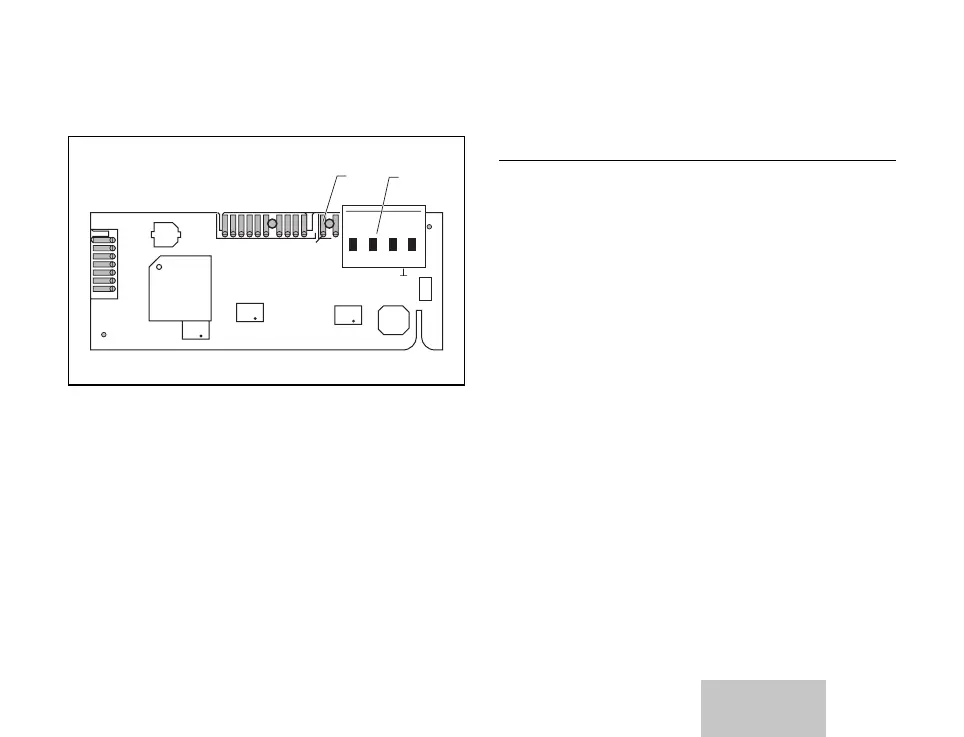

Afb. 3.2 Aansluitingen
Legenda
1 Stekkerplaats voor aansluiting op het CV-toestel
2 Aansluitklem DDC-regelaar
4 Montage
a
Attentie!
Gevaar voor beschadiging van de toe-
stellen!
De montage, de elektrische aanslui-
ting en de eerste inbedrijfstelling
mogen uitsluitend worden uitgevoerd
door een erkend installateur.
0-10 V interface monteren
• Open de schakelkast van het CV-toestel
overeenkomstig de installatiehandleiding
van het CV-toestel.
• Verbind de 0-10 V interface VR 34 en het
CV-toestel met de meegeleverde kabel (2).
De bussen op het CV-toestel en de 0-10 V
interface zijn gemarkeerd met X32.
• Bouw de 0-10 V interface VR 34 (1) in de
schakelkast in. Steek de module in de gelei-
ding (3) onder in de schakelkast. Let erop
dat de kerf van de printplaat in de houder
in de schakelkast wordt geleid.
Toestelbeschrijving 3, Montage 4
