Vaillant VR 34 - Montaggio

8 Istruzioni per l'installazione dell'interfaccia 0-10 V VR 34 0020017083_02
• Montare l'interfaccia da 0-10 V VR 34 (1)
nella scatola di comando. Inserire il modulo
nella guida (3) situata nella parte inferiore
della scatola di comando. Assicurarsi che la
tacca del circuito stampato s'inserisca nel
sostegno della scatola di comando.

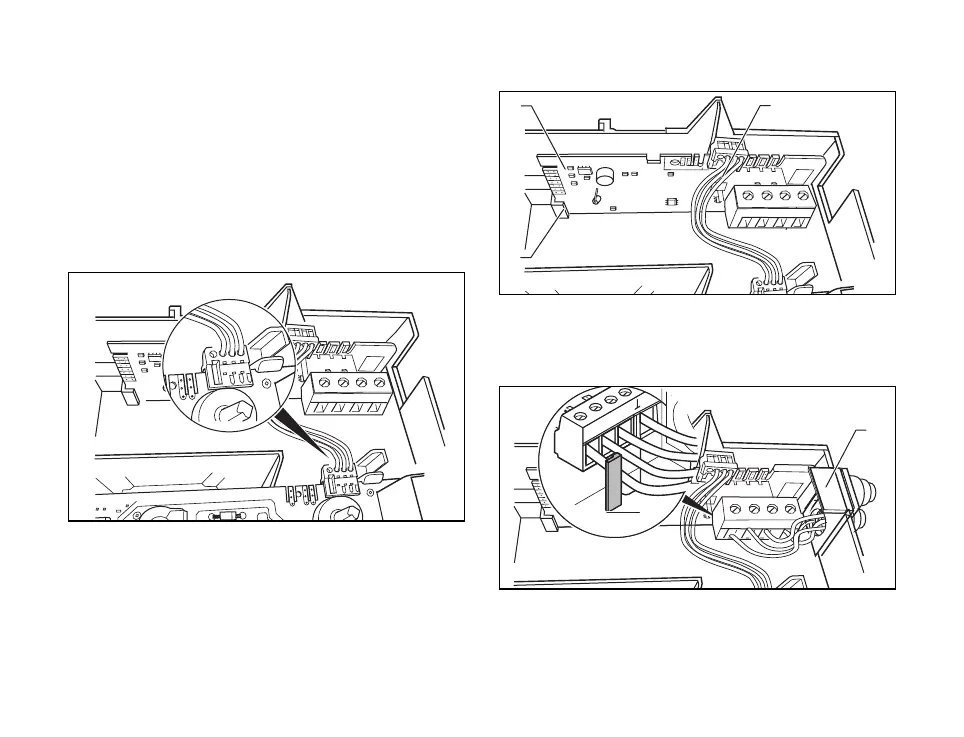

Fig. 4.1 Collegamento del cavo bus al morsetto del-
l'apparecchio di riscaldamento.
1
3
2
Fig. 4.2 Montaggio della scheda dell'interfaccia da
0-10 V
F
I
4
2V
4
3
Fig. 4.3 Passacavo
4 Montaggio
