9Istruzioni per l'installazione dell'interfaccia 0-10 V VR 34 0020017083_02 IT
• Fissare l'interfaccia da 0-10 V con il passa-
cavo fornito (4).
5 Installazione elettrica
d
Pericolo!
I collegamenti che conducono tensio-
ne possono causare folgorazioni leta-
li!
Prima di effettuare lavori con l'appa-
recchio staccare l'alimentazione di
corrente e assicurarsi che non possa
essere reinserita accidentalmente.
Il disinserimento dell'interruttore di
rete dell'apparecchio di riscaldamento
non è sufficiente a togliere la tensio-
ne da tutti i morsetti del sistema.
Collegamento dell'interfaccia da 0-10 V
1

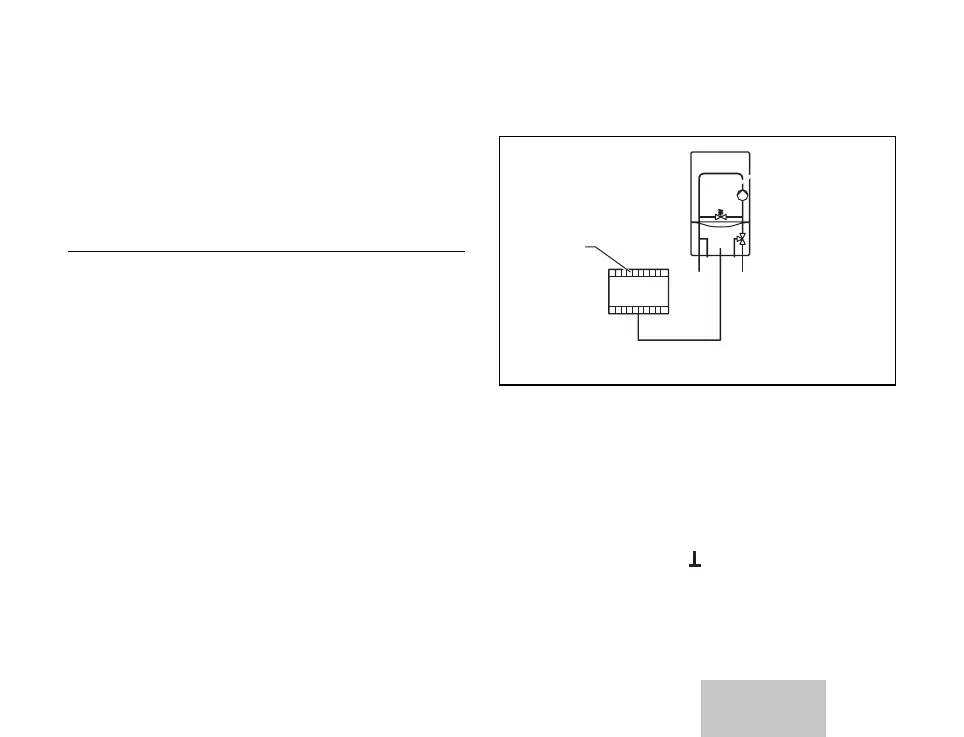

Fig. 5.1 Collegamento dell'interfaccia da 0-10 V
• Collegare la centralina DDC esterna (1) al-
l'interfaccia da 0-10 V VR 34.
Attenzione alla polarità dei collegamenti.
• Il segnale di comando della centralina DDC
va collegato al morsetto "I", il cavetto di
massa al morsetto "
".
Montaggio 4, Installazione elettrica 5
