7Installationsanleitung Schnittstelle 0-10 V VR 34 0020017083_02 DE
3.5 Anschlüsse
1
X32
X1
X90
ofcud
o
rp r
n
oit
ELD
T
24V
I
F
2

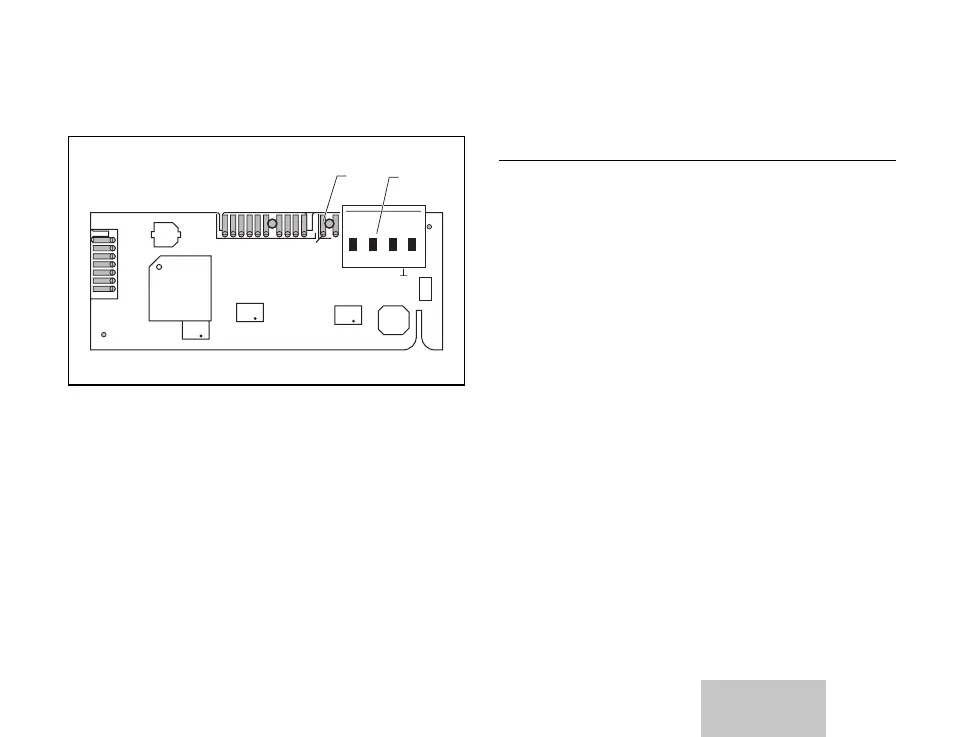

Abb. 3.2 Anschlüsse
Legende
1 Steckplatz zum Anschluss an das Heizgerät
2 Anschlussklemme DDC-Regler
4 Montage
a
Achtung!
Beschädigungsgefahr der Geräte!
Die Montage, der elektrische An-
schluss und die Erstinbetriebnahme
dürfen nur durch einen anerkannten
Fachhandwerksbetrieb durchgeführt
werden.
0-10 V Schnittstelle montieren
• Öffnen Sie den Schaltkasten des Heizgerä-
tes gemäß der Installationsanleitung des
Heizgerätes.
• Verbinden Sie die 0-10 V Schnittstelle VR 34
und das Heizgerät mit dem beiliegenden
Kabel (2). Die Buchsen am Heizgerät und
der 0-10 V Schnittstelle sind mit X32 ge-
kennzeichnet.
• Bauen Sie die 0-10 V Schnittstelle VR 34 (1)
in den Schaltkasten ein. Stecken Sie das
Modul in die Führung (3) unten im Schaltka-
sten. Achten Sie darauf, dass die Kerbe der
Gerätebeschreibung 3, Montage 4
