9Návod k instalaci rozhraní 0-10 V VR 34 0020017083_02 CZ
5 Elektrická instalace
d
Nebezpečí!
Nebezpečí ohrožení života v důsledku
úrazu elektrickým proudem na vodi-
vých připojeních!
Před začátkem prací odpojte zařízení
od přívodu proudu a zajistěte je před
zapnutím.
Vypnutí síťového vypínače na topném
tělese nestačí k tomu, aby bylo na
všech svorkách systému odpojeno
napětí.
Připojení rozhraní 0-10 V
1

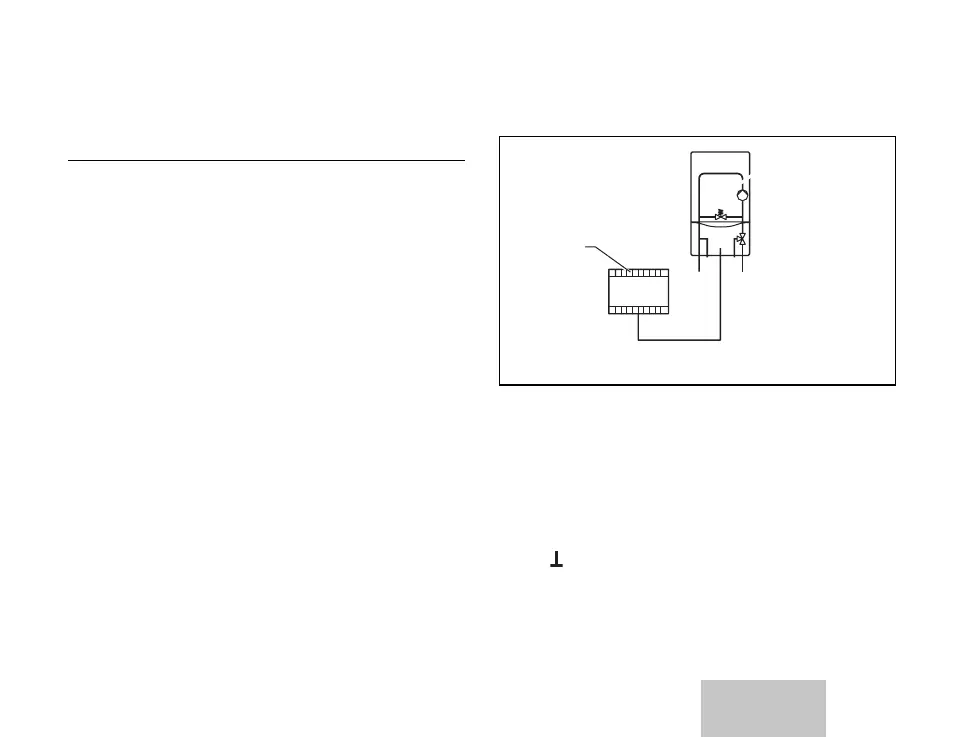

Obr. 5.1 Připojení rozhraní0-10 V
• Připojte externí regulátor DDC (1) na roz-
hraní 0-10 V VR 34.
Dbejte na správné pólování přípojů.
• Řídicí signál z regulátoru DDC musí být při-
pojen na svorku "I", zemnicí vodič na svor-
ku "
".
Elektrická instalace 5
