5 Elektrische installatie
d
Gevaar!
Levensgevaar door elektrische schok
aan spanningsvoerende aansluitingen!
Schakel voor werkzaamheden aan het
toestel de stroomtoevoer uit en be-
veilig deze tegen opnieuw inschake-
len.
Bediening van de netschakelaar op
het CV-toestel is niet voldoende, om
alle klemmen van het systeem span-
ningsvrij te schakelen.
0-10 V interface aansluiten
1

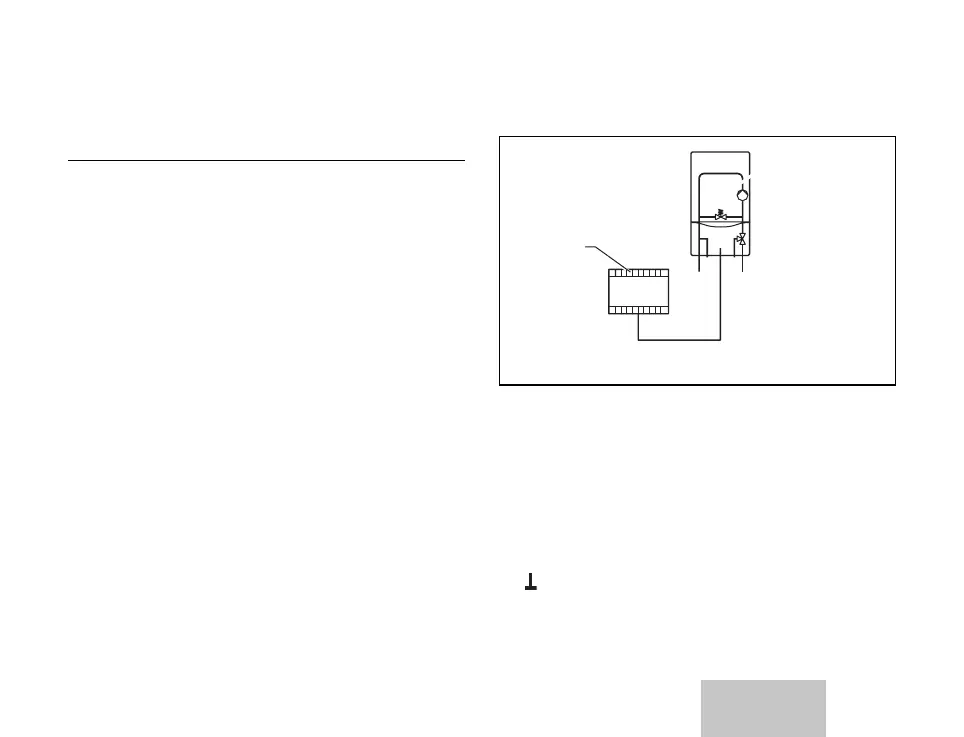

Afb. 5.1 Interface 0-10 V aansluiten
• Sluit de externe DDC-regelaar (1) op de
0-10 V interface VR 34 aan.
Let hierbij op de polariteit van de aanslui-
tingen.
• Het besturingssignaal van de DDC-regeling
moet op klem "I", de massaleiding op klem
"
" worden aangesloten.
