10 Installatiehandleiding interface 0-10 V VR 34 0020017083_02
1
X32
X1
X90
ofcud
o
rp r
n
oit
ELD
T
24V
I
F

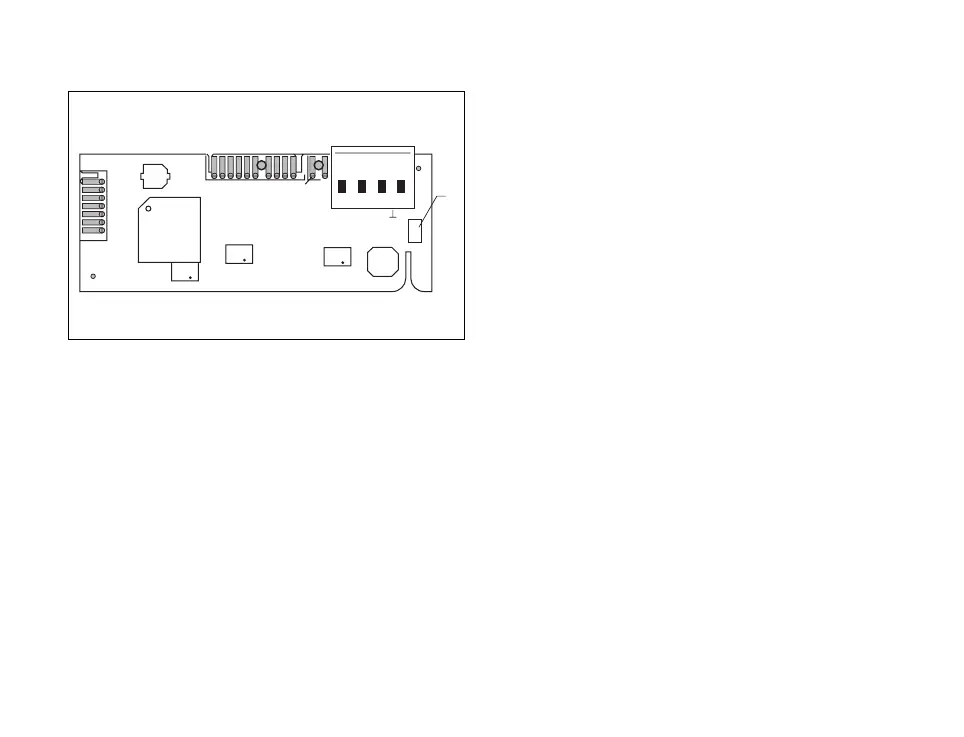

Afb. 5.2 LED
Legenda
1 Status LED
Statusweergave van de LED
De groene LED (1) dient voor de statusweer-
gave van de werking van de 0-10 V interface.
De volgende weergaven zijn mogelijk:
– Brandt zonder te knipperen
Er is geen DDC-regelaar aangesloten of de
spanning is lager dan 0,5 V.
– Snel knipperend
Er bestaat geen eBus-verbinding met het
CV-toestel.
– Aanflitsen
Normale werking, dataverkeer tussen eBus
en 0-10 V interface.
5 Elektrische installatie
