6 Instrucciones de instalación de la interfaz 0-10 V VR 34 0020017083_02
3.3 Aplicación
La interfaz VR 34 de 0-10 V se utilizar cuando
se quiere conectar un regulador DDC ya exis-
tente de otro fabricante a un calefactor de
Vaillant con interfaz eBUS.

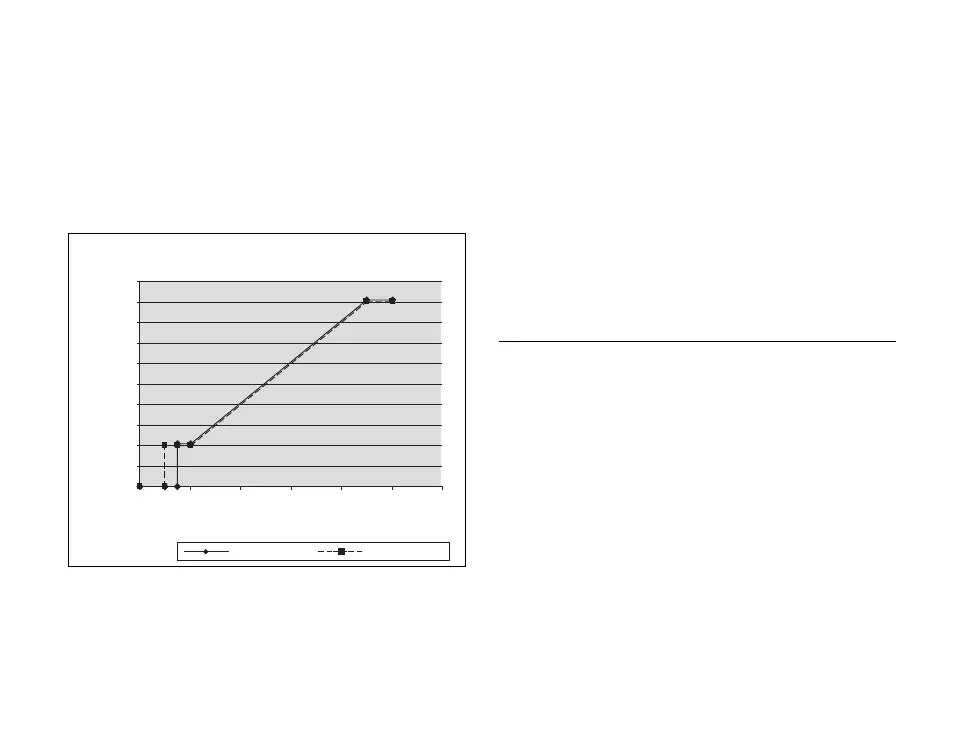

Curva característica de la interfaz de 0-10 V
0
10
20
30
40
50
60
70
80
90
100
0 2 4 6 8 10 12
Tensión de entrada [V]
Valor nominal de la temperatura [°C]
hacia arriba
hacia abajo
Fig. 3.1 Curva característica de la interfaz
de 0-10 V
El módulo convierte el valor nominal de ten-
sión en el borne "I" de un regulador DDC en
una señal de valor nominal para el calefactor.
Puede señalizar en el borne "F" un error del
calefactor. La señal de error persiste hasta
que se elimine el error y se haya eliminado la
avería en el calefactor.
Entre el borne "F" y "24 V" puede conectarse
un relé de 24 V con una corriente máxima de
30 mA.
h
Observación
El borne de masa conduce potencial
de toma de tierra.
3.4 Volumen de suministro
• Compruebe el volumen de suministro de
la interfaz de 0-10 V:
– 1 interfaz VR 34 de 0-10 V
– 1 línea de conexión para el eBUS
– 1 guía de cables
3 Descripción del aparato
