6 Návod k instalaci rozhraní 0-10 V VR 34 0020017083_02
3.3 Použití
Rozhraní 0-10 V VR 34 se používá, když se má
na topné těleso Vaillant s rozhraním eBUS
připojit existující cizí regulátor.

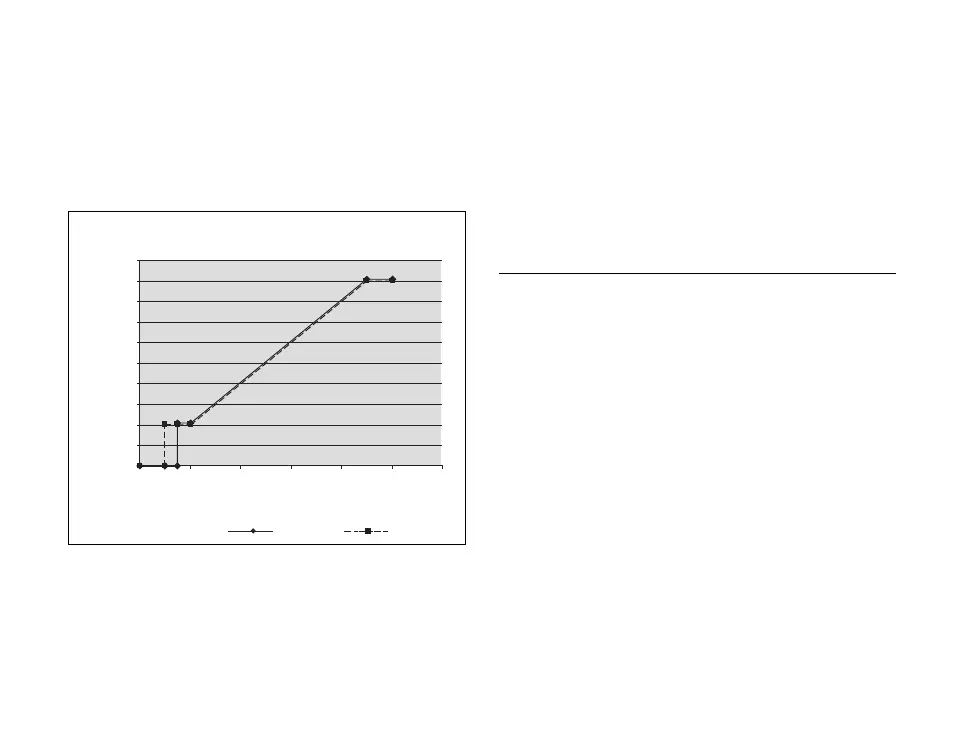

Charakteristika rozhraní 0-10 V
0
10
20
30
40
50
60
70
80
90
100
0 2 4 6 8 10 12
Vstupní napětí [V]
Požadovaná teplota výstupní větve [°C]
nahorů
dolů
Obr. 3.1 Charakteristika rozhraní 0-10 V
Modul převádí požadovanou hodnotu napětí
na svorce "I" z regulátoru DDC na signál
požadované hodnoty pro topné těleso. Na
svorce "F" může signalizovat chybu topného
tělesa. Chybový signál zůstane aktivní, dokud
se chyba neodstraní a topné těleso se nezbaví
poruchy.
Mezi svorkou "F" a "24 V" může být zapojeno
relé na napětí 24 V s maximálním proudem
30 mA.
h
Upozornění
Uzemňovací svorka je na potenciálu
země.
3.4 Rozsah dodávky
• Zkontrolujte rozsah dodávky rozhraní
0-10 V:
Rozhraní 1 0-10 V VR 34
– 1 připojovací vedení pro sběrnici eBUS
– 1 kabelová průchodka
3 Popis zařízení
