6 Istruzioni per l'installazione dell'interfaccia 0-10 V VR 34 0020017083_02
3.3 Applicazioni
L'interfaccia da 0-10 V VR 34 viene utilizzata
quando s'intende collegare la centralina DCC
di un altro costruttore già presente ad un ap-
parecchio di riscaldamento della Vaillant con
interfaccia eBus.

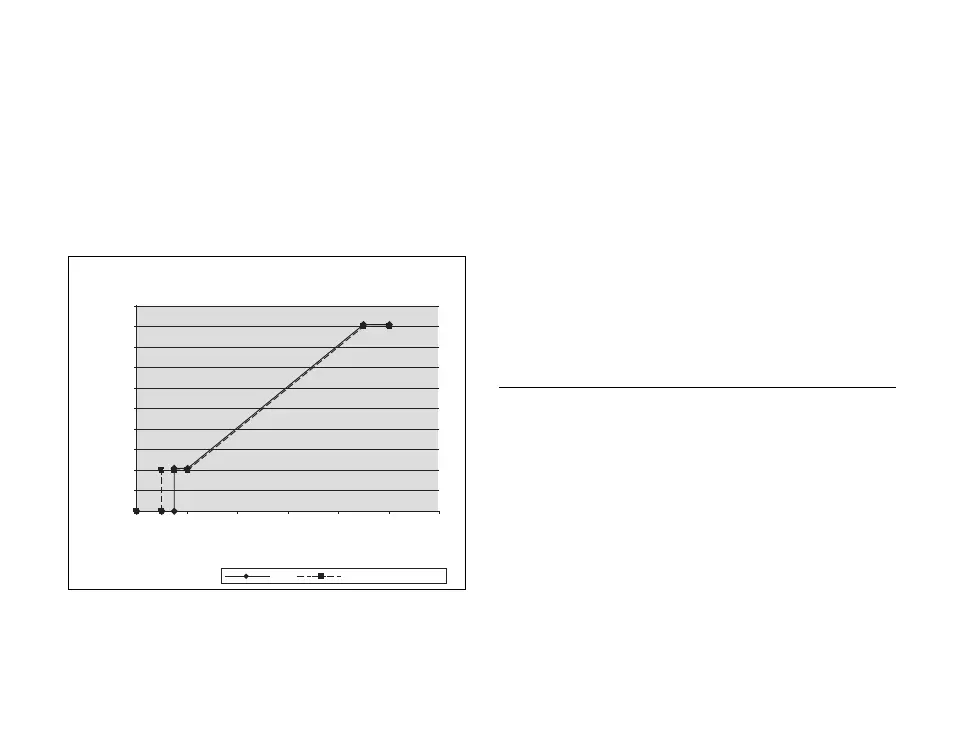

Linea caratteristica dell'interfaccia da 0-10 V
0
10
20
30
40
50
60
70
80
90
100
0 2 4 6 8 10 12
Tensione di ingresso [V]
Valore nominale della temperatura di mandata [°C]
su
con pendenza
Fig. 3.1 Linea caratteristica dell'interfaccia da
0-10 V
Il modulo converte il valore nominale della
tensione presente presso il morsetto "I" di
una centralina DDC in un segnale di valore
nominale per l'apparecchio di riscaldamento
ed è in grado di segnalare sul morsetto "F"
un eventuale errore dell'apparecchio di riscal-
damento. Il segnale d'errore permane fino al-
l'eliminazione dell'errore e allo sblocco del-
l'apparecchio di riscaldamento.
Tra i morsetti "F" e "24 V" è possibile colle-
gare un relè da 24 V con una corrente massi-
ma di 30 mA.
h
Avvertenza
Il morsetto di massa è collegato a
terra.
3.4 Fornitura
Controllare la fornitura dell'interfaccia da
0-10 V:
1 interfaccia da 0-10 V VR 34
1 Linea di allacciamento per eBUS
– 1 Passacavo
