Vaillant VR 34 - Leveringsomvang; Toepassing

6 Installatiehandleiding interface 0-10 V VR 34 0020017083_02
3.3 Toepassing
De interface 0-10 V VR 34 wordt toegepast,
wanneer een aanwezige DDC-regelaar van
een andere fabrikant moet worden aangeslo-
ten op een Vaillant CV-toestel met eBus inter-
face.

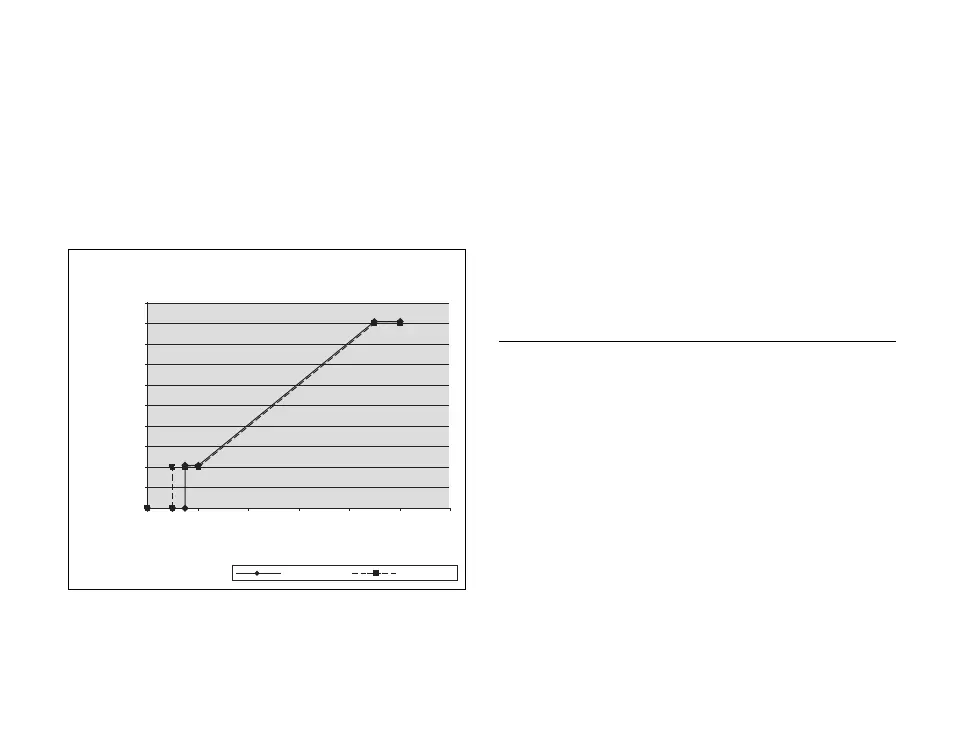

Curve 0-10 V interface
0
10
20
30
40
50
60
70
80
90
100
0 2 4 6 8 10 12
Ingangsspanning [V]
Gewenste waarde aanvoertemperatuur [°C]
omhoog
omlaag
Afb. 3.1 Curve 0-10 V interface
De module vormt de gewenste spannings-
waarde op klem "I" van een DDC-regelaar om
in een gewenste waardesignaal voor het
CV-toestel. Deze kan op klem "F" een storing
van het CV-toestel signaleren. Het storings-
signaal blijft zolang actief tot de storing ver-
holpen en het CV-toestel gereset werd.
Tussen klem "F" en "24 V" kan een 24 V relais
met een maximale stroom van 30 mA worden
aangesloten.
h
Aanwijzing
De massaklem ligt op aardpotentiaal.
3.4 Leveringsomvang
• Controleer de leveringsomvang van de
0-10 V interface:
– 1 0-10 V interface VR 34
– 1 aansluitleiding voor eBus
– 1 kabeldoorvoer
3 Toestelbeschrijving
