Vaillant VR 34 - Připojení

7Návod k instalaci rozhraní 0-10 V VR 34 0020017083_02 CZ
3.5 Připojení
1
X32
X1
X90
ofcud
o
rp r
n
oit
ELD
T
24V
I
F
2

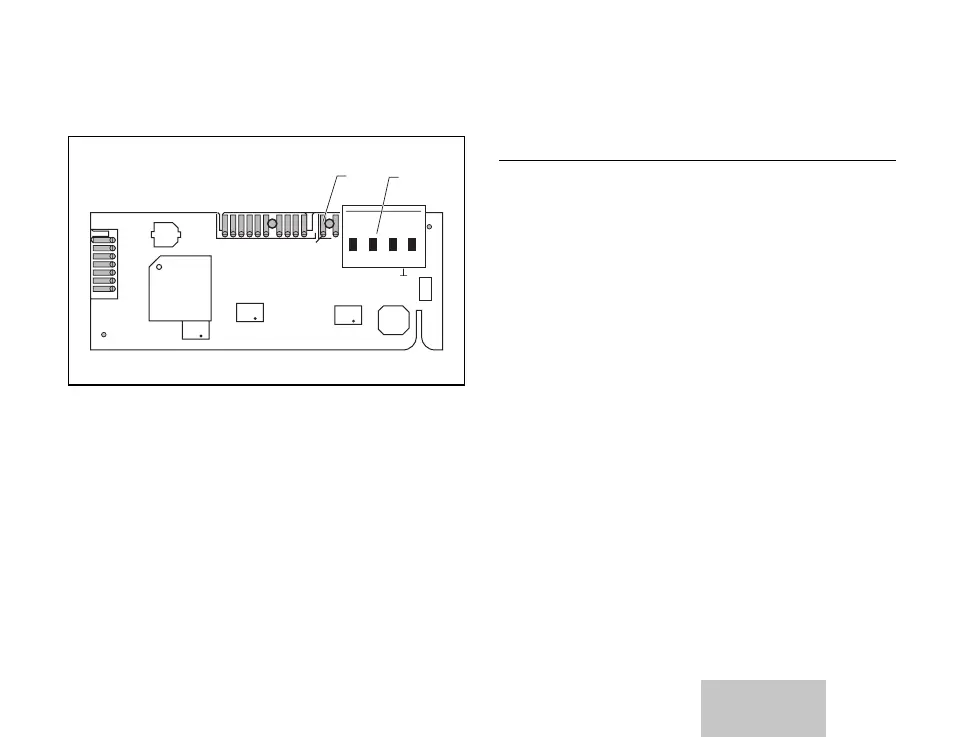

Obr. 3.2 Přípojky
Legenda
1 Konektor pro připojení k topnému zařízení
2 Připojovací svorka regulátoru DDC
4 Montáž
a
Pozor!
Nebezpečí poškození zařízení!
Montáž, připojení elektrického napáje-
ní a uvedení do provozu smí provést
pouze autorizovaný kvalifikovaný ser-
vis.
Montáž rozhraní 0-10 V
• Otevřete ovládací skříňku topného tělesa
tak, jak je popsáno v návodu k instalaci top-
ného tělesa.
• Propojte rozhraní 0-10 V VR 34 a topné těle-
so přiloženým kabelem (2). Konektory na
topném tělese a na rozhraní 0-10 V jsou
označeny X32.
• Namontujte rozhraní 0-10 V VR 34 (1) do
ovládací skříňky. Zastrčte modul do vedení
(3) dole v ovládací skříňce. Dbejte na to,
aby zářez desky tištěných spojů byl zave-
den do úchytu v ovládací skříňce.
Popis zařízení 3, Montáž 4
