10 Návod k instalaci rozhraní 0-10 V VR 34 0020017083_02
1
X32
X1
X90
ofcud
o
rp r
n
oit
ELD
T
24V
I
F

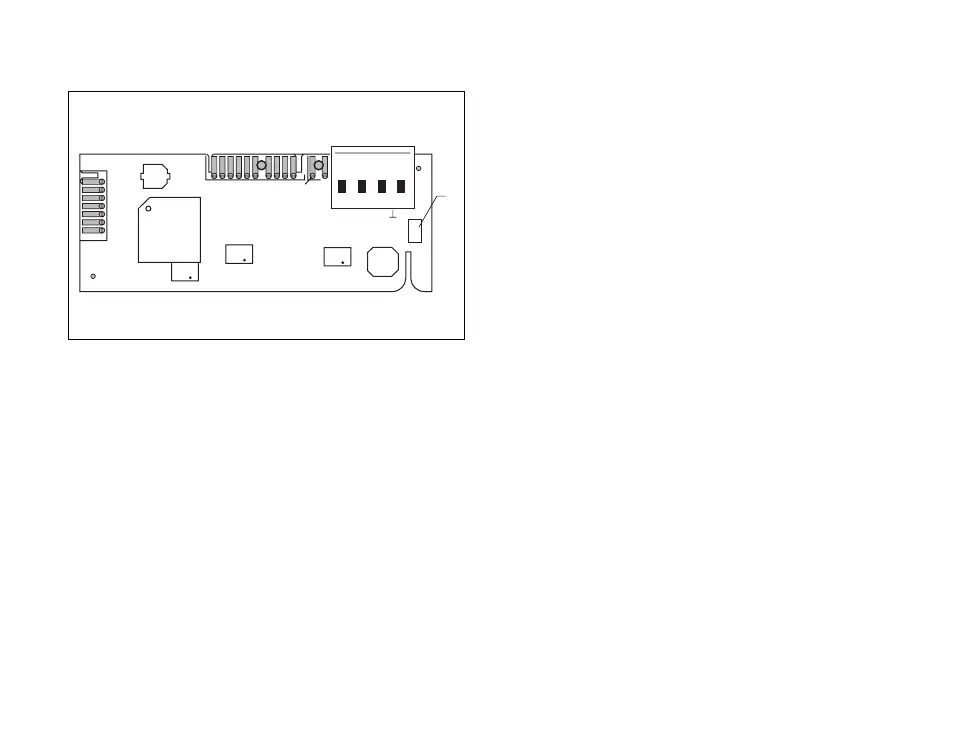

Obr. 5.2 LED
Legenda
1 Stavová LED
Indikace stavu pomocí LED
Zelená LED (1) slouží k indikaci stavu funkce
rozhraní 0-10 V.
Možné jsou následující indikace:
– Svítí bez blikání
Není připojen žádný regulátor DDC nebo
napětí je menší než 0,5 V.
– Rychle bliká
Topné těleso není připojeno na sběrnici
eBUS.
– Záblesky
Normální funkce, přenos dat mezi sběrnicí
eBUS a rozhraním 0-10 V.
5 Elektrická instalace
